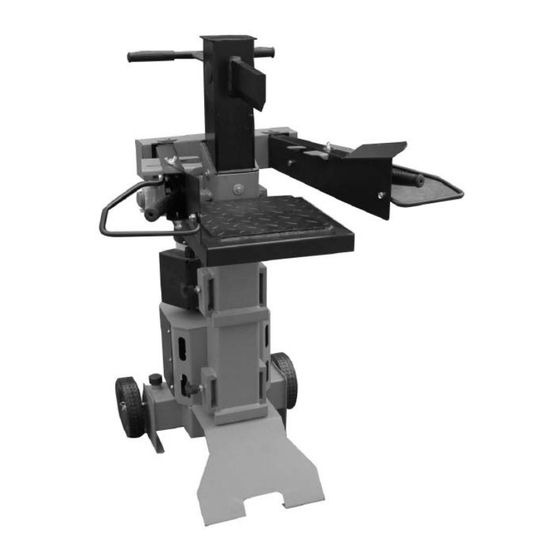

- Seite 1 Version: LNHM1 HOLZSPALTER 6T/230V HS 6/230 ARTIKEL-NR. 61966 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 22.01.2014...
-
Seite 2: Inhaltsverzeichnis
61966 – HS 6/230 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE ..........................3 1-1 Bestimmungsgemäße Verwendung ........................... 3 2 MONTAGE & AUFBAU ..........................4 2-1 Hubeinstellung ................................4 2-2 Elektrik ..................................5 3 INBETRIEBNAHME & BEDIENUNG ......................5 4 WARTUNG ..............................6 5 ENTSORGUNG .............................. 6 6 TECHNISCHE DATEN ........................... -
Seite 3: Sicherheitshinweise
61966 – HS 6/230 SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! ... -
Seite 4: Montage & Aufbau
61966 – HS 6/230 MONTAGE & AUFBAU Der Holzspalter ist sehr schwer. Verwenden Sie für den Transport bzw. dem Aufstellen des Holzspalters einen Kran oder eine andere geeignete Hebevorrichtung! Der Holzspalter wird teilweise vormontiert ausgeliefert. Nutzen Sie das Detaildiagramm (Kap.7) für den Aufbau des Holzspalters. ... -
Seite 5: Elektrik
61966 – HS 6/230 Verkürzen Sie den Rücklauf mit Hilfe der Justierstange. Fixieren Sie anschließend den Rücklauf auf der gewünschten Höhe mit Hilfe der Feststellschraube (siehe Abbildung unten). ELEKTRIK Die Maschine ist mit einer Unterspannungsauslösung im Schalter ausgestattet. Dies verhindert ein selbstständiges Wiederanlaufen der Maschine nach einer Stromunterbrechung (z.B. -
Seite 6: Wartung
Reinigen Sie den Holzspalter nur mit einem trockenen Tuch, verwenden Sie keine aggressiven Reinigungsmittel! ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! -
Seite 7: Detailzeichnung
61966 – HS 6/230 DETAILZEICHNUNG BEZEICHNUNG Handgriff Spaltmesser Spannpratze Bedienarm Griffschutz Ölreservoir Tischverriegelung Spalttisch Ein-/Ausschalter und Netzanschluss Hubeinstellstange Motor Schutzbügel Schaltwippe (untere Verkleidung) Blechlaschen Spaltkreuz SEITE 7 VON 10... -
Seite 8: Explosionszeichnung
61966 – HS 6/230 EXPLOSIONSZEICHNUNG SEITE 8 VON 10... -
Seite 9: Teileliste
61966 – HS 6/230 TEILELISTE BEZEICHNUNG BEZEICHNUNG Spaltkeil Bolzenschraube M8x16 Runder Stopfen Bolzenschraube M8x40 Mutter M20 Griffschutz rechts Federscheibe Bolzenschraube M8x16 Rändelschraube Bolzenschraube M8x30 Griff Griffschutz links Schraube M20x55 Gummriemen Mutter M8 Bolzenschraube M6x8 Feder Unterlegscheibe 6mm Ventil-Justierstange Ölmessstab Buchse O-Ring Splint O-Ring... -
Seite 10: Ce-Zertifikat
CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen den...
