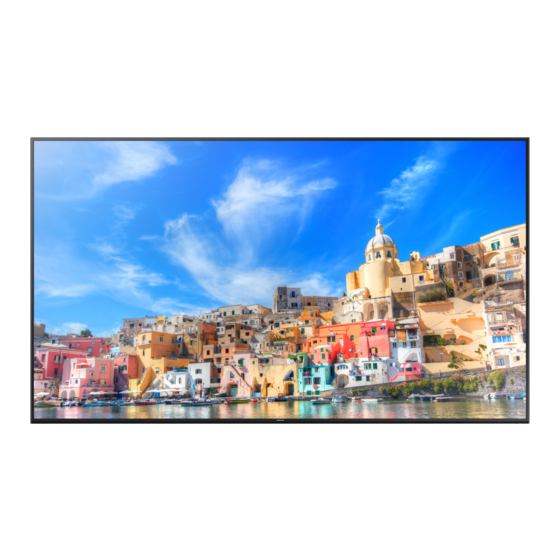

Samsung QM85D Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Samsung Anleitungen
  4. Monitore
  5. QM85D
  6. Benutzerhandbuch
Samsung QM85D Benutzerhandbuch

Samsung QM85D Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für QM85D:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Benutzerhandbuch
QM85D QM85D-BR
Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige
Änderungen der technischen Daten des Geräts zum Zweck der
Leistungssteigerung sind vorbehalten.
Das Gerät sollte nicht mehr als 16 Stunden täglich verwendet
werden.
Wenn das Gerät länger als 16 Stunden pro Tag verwendet wird,
erlischt möglicherweise die Garantie.
