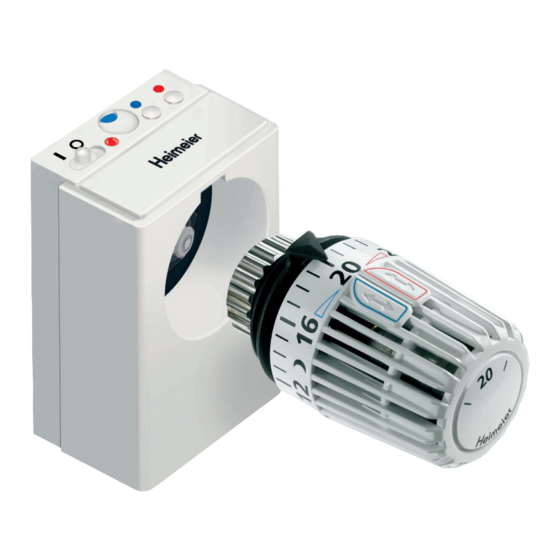

Heimeier E-Pro Verbraucherinformation
Zeitadapter
Vorschau ausblenden
Andere Handbücher für E-Pro:
- Bedienungsanleitung (30 Seiten) ,
- Handbuch (8 Seiten) ,
- Montage- und bedienungsanleitung (8 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Heimeier E-Pro
Inhaltszusammenfassung für Heimeier E-Pro

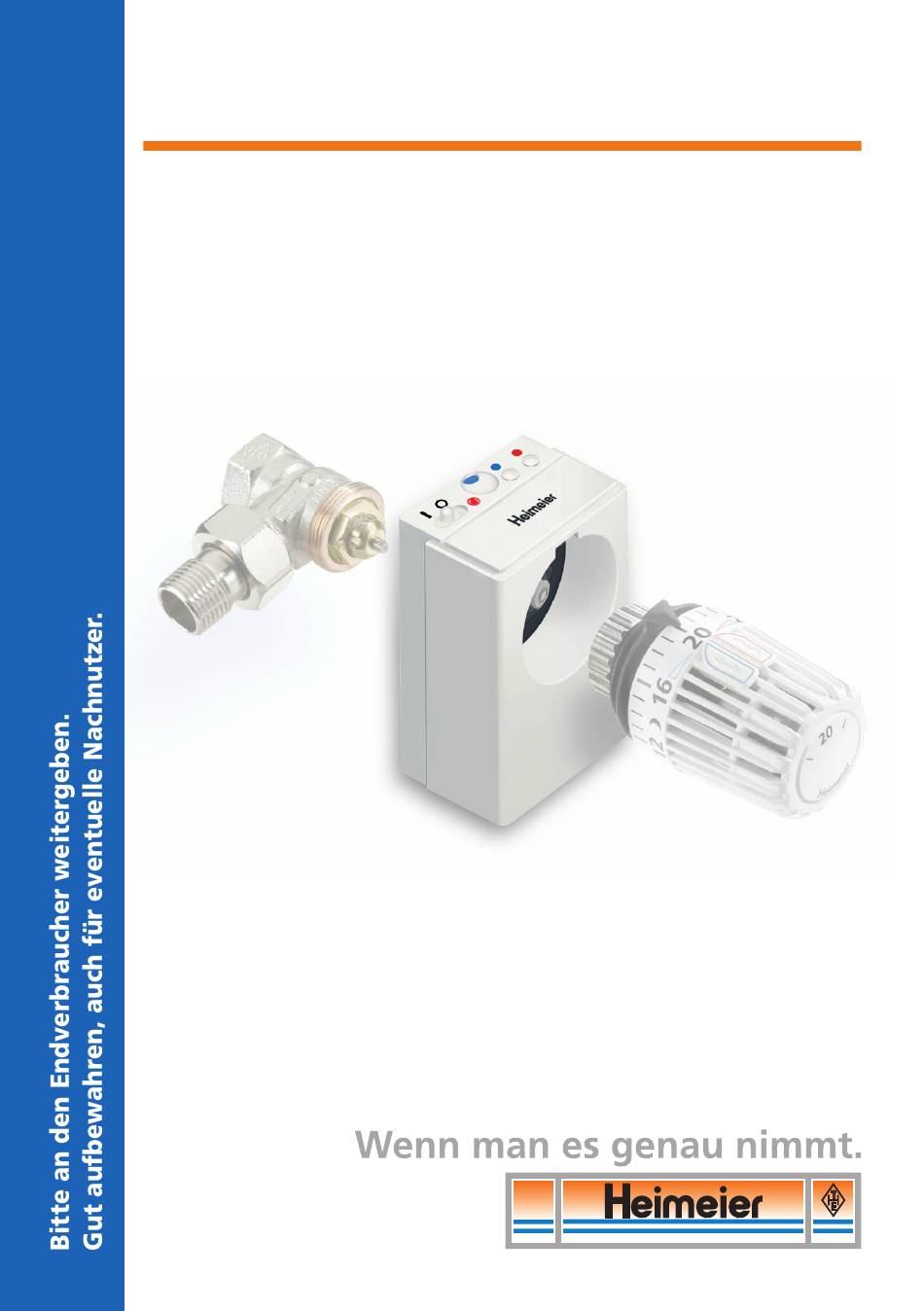

- Seite 1 Verbraucherinformation Zeitadapter E-Pro...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bedien- und Anzeigeelemente Das E-Pro Funktionsprinzip Wichtige Hinweise Montage Prinzip der E-Pro Programmierung Programmierung einer Heizzeit Wochenprogramm Löschen von Heiz-/Absenkzeiten Ein-/Ausschalten Sommer-/Winterzeit umschalten Fenster-auf-Erkennung / Frostschutzfunktion Temperatureinstellung Empfohlene Raumtemperaturen Batteriewechsel Beispiele Programmänderung - Hinzufügen einer Heizzeit - Einfügen einer Absenkzeit - Ändern einer Heizzeit... -
Seite 3: Bedien- Und Anzeigeelemente
Taste zum Speichern „Start Heizzeit“. 5 Sekunden drücken bis die LED leuchtet. Skala für Temperatureinstellung Abdeckung Zubehör E-Pro Stick für die Übertragung eines am PC Thermostat-Kopf erstellten Zeitprogramms (siehe Seite 19) (kein Lieferumfang) Anschluss für E-Pro Stick unter der Abdeckung... -
Seite 4: Das E-Pro Funktionsprinzip
Das E-Pro Funktionsprinzip E-Pro wird zwischen Thermostat-Kopf und Ventil montiert. Im eingeschalteten Zustand sperrt E-Pro motorisch über das Ventil die Was- serzufuhr zum Heizkörper ab. Abhängig von der Dauer der programmierten Heizzeiten und der Bauart des Gebäudes sinkt die Raumtemperatur unterschied- lich stark ab. -
Seite 5: Wichtige Hinweise
Nach nutzer bedienen. weitergeben. Montage Wenn Sie etwas Bestimmtes suchen, Die Montage des E-Pro sollte nur durch schlagen Sie im Stichwortverzeichnis auf einen Fachbetrieb erfolgen (siehe auch der Seite 27 nach. Montage auf Seite 4). Besonderheiten... -
Seite 6: Montage
Montage E-Pro passt auf alle Thermostat-Ventile Montage Die Montage des E-Pro sollte durch einen und Heizkörper mit eingebautem Ventil Fachbetrieb erfolgen. mit dem Anschluss M 30 x 1,5. Zu E-Pro passen alle Thermostat-Köpfe Benötigtes Werkzeug: mit dem Anschluss M 30 x 1,5 und ma- - Maulschlüssel SW 24... - Seite 7 Schiebeschalter Tag-/Wo- Anschlussgewinde Rändelmutter Einstellpfeil chenprogramm (1/1...7) Sparclips Gewinde M 30 x 1,5 Rasthebel zur Demontage zusammen- drücken Abb. 1: Montageablauf Abb. 2: E-Pro am Heizkörper Abb. 3: E-Pro am Heizkörper mit konventionellem Ventil mit eingebautem Ventil...
-
Seite 8: Prinzip Der E-Pro Programmierung
Prinzip der E-Pro Programmierung Programmieren durch Tastendruck Betriebszustandsanzeige E-Pro hat im Prinzip nur zwei Tasten, mit In welchem Betriebszustand sich E-Pro be- denen Sie praktisch im Vorbeigehen in- findet, können Sie an der Betriebszustands- dividuelle Heizzeiten programmieren anzeige ablesen: können. Ein einfacher Knopfdruck er-... -
Seite 9: Programmierung Einer Heizzeit
Im Wochenprogramm (siehe Seite 8) würden die Heizzeiten an dem Wochen- 12 h 18 h 24 h tag wiederholt, an dem Sie diese pro- grammiert haben. E-Pro startet die Heizzeiten aus Komfortgründen bereits 30 Minuten vor der programierten Zeit, also um 5:30 Uhr. -
Seite 10: Wochenprogramm
Wochenprogramm E-Pro kann für ein immer wiederkehren- des Tagesprogramm oder auch für ein Wochenprogramm programmiert wer- den. Zur Wochenprogrammierung wird die Verwendung von E-Pro Stick empfohlen, mit dem Sie die Programmierung am PC durchführen können (siehe Seite 19). Interner Schiebeschalter Tag/Wochenprogramm (1/1...7) -
Seite 11: Löschen Von Heiz-/Absenkzeiten
Löschen von Heiz-/Absenkzeiten Mit E-Pro können Sie jederzeit einzelne oder alle Heiz- und auch Absenkzeiten löschen. Löschen einer Heizzeit z. B. von 17:00 Uhr bis 20:00 Uhr im nebenstehenden Programm Löschen 12 h 24 h Drücken Sie zwischen 17:00 Uhr und... -
Seite 12: Ein-/Ausschalten
Ein-/Ausschalten Wenn Sie den Schiebeschalter auf O (AUS) stellen, wird E-Pro ausgeschaltet und das Zeitprogramm unterbrochen. Der Thermo- stat-Kopf hat dann die normale Funktion und regelt die eingestellte Temperatur. Das vorgegebene Programm bleibt gespeichert. Das Unterbrechen des Zeitprogramms kann erforderlich sein bei verändertem Nut- zungsverhalten wie z. -
Seite 13: Sommer-/Winterzeit Umschalten
Sommer-/Winterzeit umschalten Umschalten von Sommer- auf Winterzeit Drücken Sie zum Umschalten von Sommer- auf Winterzeit (–1 Std.) blaue Taste 15 Sek. bis die LED schnell blinkt. 15 Sekunden Umschalten von Winter- auf Sommerzeit Drücken Sie zum Umschalten von Winter- auf Sommerzeit (+1 Std.) rote Taste 15 Sek. -
Seite 14: Fenster-Auf-Erkennung / Frostschutzfunktion
Das Erkennen des geöffneten Fensters ist abhängig z. B. von der Außentempe- ratur, der Stellung des Fensterflügels, dem Montageort des Heizkörpers und des E-Pro etc. Dadurch kann es vorkom- men, dass die “Fenster-auf-Erkennung” nicht in allen Fällen ausgelöst wird. Kaltlufteinfall bei Stoßlüftung Gegebenenfalls Thermostat-Kopf auf stellen (siehe auch “Nützliche Hin-... -
Seite 15: Temperatureinstellung
Temperatureinstellung E-Pro mit HEIMEIER Thermostat-Kopf K Einstellskala mit Einstellpfeil Von Teilstrich zu Teilstrich Temperaturen, ca. 1 °C allseitig gut ablesbar Grundeinstellung ca. 20 °C Drehrichtung Drehrichtung „kälter” „wärmer” Sparclips zum Markieren, Stirnseitige Begrenzen oder Blockieren Einstellhilfe bei der Einstellung schlechter Sicht auf die Einstellskala. -
Seite 16: Empfohlene Raumtemperaturen
24 °C Badezimmer 22 °C Arbeits- u. Kinderzimmer 20 °C Wohn- u. Esszimmer (Grundeinstellung) 18 °C Küche, Korridor 16 °C Hobbyraum, Schlafzimmer 14 °C Alle Räume nachts 12 °C Treppenhaus, Windfang 6 °C Kellerräume (Frostschutzstellung) Einstellskala des Heimeier Thermostat-Kopfes K... -
Seite 17: Batteriewechsel
Betriebszustandsanzeige auf rot. 8 Sek. 3 x schnell Ziehen Sie jetzt die Abdeckung des Batteriewechsel erforderlich E-Pro ab. Entfernen Sie die verbrauchten Batte- rien. Setzen Sie die neuen Batterien polungsrichtig ein (siehe Abbildung). Dauert der Batteriewechsel nicht länger als ca. 10 Minuten, so bleiben die programmierten Heizzeiten er- halten. -
Seite 18: Beispiele Programmänderung
Beispiele Programmänderung Hinzufügen einer Heizzeit Mit E-Pro können Sie jederzeit weitere Heizzeiten hinzufügen. Maximal 4 Heizzeiten pro Tag. Hinzufügen einer weiteren Heizzeit z. B. von 17:00 Uhr bis 20:00 Uhr in das nebenstehende Programm 12 h 18 h 24 h... -
Seite 19: Einfügen Einer Absenkzeit
Beispiele Programmänderung Einfügen einer Absenkzeit Mit E-Pro können Sie auch eine Absenkzeit in eine Heizzeit einfügen. Einfügen einer Absenkzeit z. B. von 9:00 Uhr bis 17:00 Uhr in die nebenstehende Heizzeit 24 h 12 h 18 h Starten der Absenkzeit 5 sec Drücken Sie um 9:00 Uhr... -
Seite 20: Ändern Einer Heizzeit
Beispiele Programmänderung Ändern einer Heizzeit Mit E-Pro können Sie jederzeit den Start oder das Ende von Heizzeiten verändern. Ändern des Starts der Heizzeit von 6:00 Uhr auf z. B. 8:00 Uhr in dem nebenstehenden Programm Starten der Heizzeit 12 h... -
Seite 21: E-Pro Stick
E-Pro Stick Der E-Pro Stick wird für die Übertragung eines am PC erstellten Zeitprogramms auf den E-Pro Zeitadapter verwendet. Er ist ideal bei Wohnungen bzw. Gebäu- Art.-Nr. 1950-10.160 den mit mehreren E-Pros oder wenn E-Pro mit einem Wochenprogramm pro- Abb. 1: E-Pro Stick grammiert werden soll. -
Seite 22: Zubehör
9700-30.700 Markaryd 9700-41.700 Comap 9700-55.700 Giacomini 9700-33.700 Oventrop (M30 x 1) 9700-10.700 Ista 9700-36.700 Anschluss an Heizkörper mit eingebautem Ventil Adapter für die Montage des E-Pro an Heizkörper mit eingebautem Ventil mit Klemmverbindung. Art.-Nr Serie 2 9703-24.700 Serie 3 9704-24.700... - Seite 23 Thermostat-Kopf F Ferneinsteller 2802-00.500 mit eingebautem Fühler. Kapillarrohrlänge 2 m. Skalenhaube weiß RAL 9016. Bei Fragen zu Adaptern, sowie zu den hier aufgeführten und weiteren Thermostat-Köpfen wenden Sie sich bitte an Ihren Fachbetrieb oder direkt an Heimeier (siehe Rückseite dieser Broschüre)!
-
Seite 24: Störungen-Ursache-Abhilfe
Maßnahmen zur Störungsbehebung, die Ihre Heizungsanlage betreffen, sollten von Fachleuten beurteilt bzw. durchgeführt werden. Wenden Sie sich bitte an Ihren Fach- betrieb oder direkt an Heimeier (siehe Rückseite dieser Broschüre). Anschlussstück des E-Pro passt nicht auf Ihr Ventil Mögliche Ursache Abhilfe/Kommentar –... - Seite 25 Heizzeit wird nicht 30 Minuten vorher gestartet Mögliche Ursache Abhilfe/Kommentar – Dazu muss E-Pro zum Zeitpunkt der ersten – Programmierung wiederholen. Programmierung mind. 30 Minuten in Betrieb Bei Tagesprogramm: am nächsten Tag. gewesen sein Bei Wochenprogramm: in der nächsten Woche am betreffenden Tag Geräusche im Thermostat-Ventil...
-
Seite 26: Nützliche Hinweise
Luft ersetzt ist. Thermostatventil (siehe Seite 2). Lüften Sie nicht länger als 15 Minuten, Bewirkt die dem Raum zugeführte da E-Pro bei erkanntem geöffnetem Fremdwärme eine höhere Raumtempe- Fenster nach dieser Zeit das Zeitpro- ratur als am Thermostat-Kopf einge- gramm fortsetzt. - Seite 27 Sie deshalb zur komfortablen Klima. Die massiv einströmende kalte Beheizung die Möglichkeiten der grad- Außenluft wird nach dem Lüften er- genauen Einstellung Ihres Heimeier wärmt und ihre relative Luftfeuchtigkeit Thermostat-Kopfes am E-Pro. sinkt. Dadurch entsteht wieder ein be- hagliches Raumklima und nach dem Lüf- Je nach Jahreszeit werden bei üblicher...
-
Seite 28: Technische Daten
4 pro Tag; max. 28 pro Woche - Zeitraster bei Programmierung 2 Minuten Temperatureinstellbereich Th.-Kopf K: ca. 6 °C bis 28 °C im Heizbetrieb - im Absenkbetrieb durch E-Pro bis zu 4 °C unter Heizbetrieb Fenster-auf-Erkennung: automatischer Absenkbetrieb für ca. 15. Minuten Frostschutz-Funktion: automatischer Heizbetrieb bei Temperatur <7 °C... -
Seite 29: Stichwortverzeichnis
1, 4, 5 ontage 4, 5 Absenkzeit ischen - einfügen Nützliche Hinweise - löschen 2, 19 Adapter 4, 20 Programmierung Anschluss für E-Pro Stick aumklima atteriefach 1, 15 Raumtemperaturen 14, 23, 25 Batterielebensdauer 15, 26 Reinigung Batteriewechsel Reset Behaglichkeit Besonderheiten... -
Seite 30: Kurzanleitung
LED blinkt alle 8 Sek. 2x. Winter-/Sommerzeit (+1 Std.) Batteriewechsel erforderlich rote Taste 15 Sek. drücken bis LED LED blinkt alle 8 Sek. 3x schnell. schnell blinkt. Ihr Fachbetrieb Theodor Heimeier Metallwerk GmbH Postfach 1124, 59592 Erwitte Telefon 02943 891-0 Telefax 02943 891-100 www.heimeier.com...
