6.10 Fissaggio del corpo
superiore

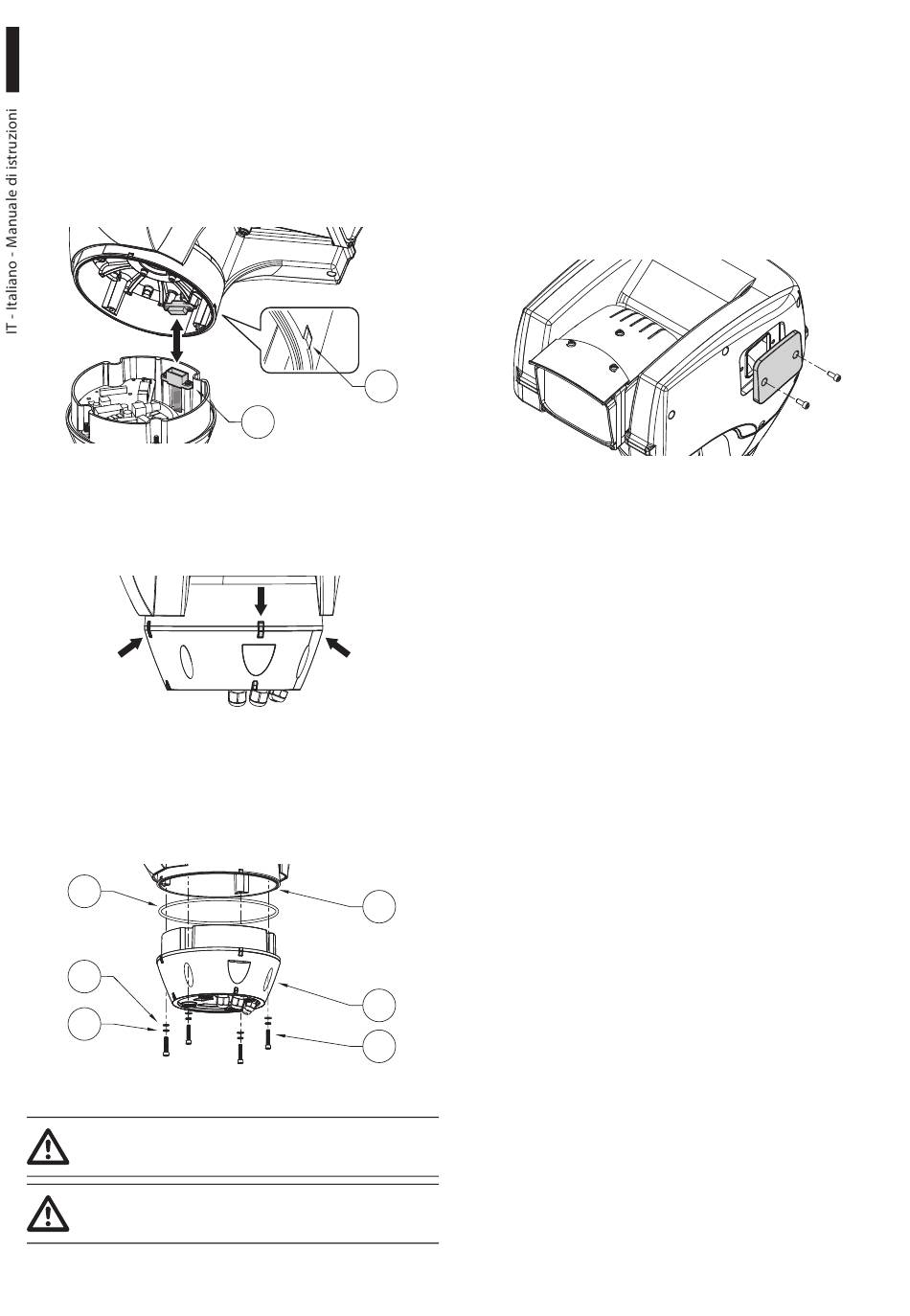

Orientare il connettore autocentrante (01) dell'unità
superiore. Orientare la sporgenza laterale (02) nel
senso di visione frontale della telecamera. Posizionare
l'unità superiore sulla base con l'orientamento
illustrato in figura.
Fig. 17
In questo modo le sporgenze laterali sulla base
e sull'unità superiore sono allineate nell'unica
posizione possibile.
Fig. 18
Fissare l'unità superiore (01) alla base (02) tramite le
viti di fissaggio (03), le rondelle dentellate (04) e le
rondelle piane (05). Controllare che sia presente ed in
buono stato la guarnizione della base (06).
06
05
04
Fig. 19
Applicare nei fori delle viti del frenafiletti
tipo Loctite 243®.
Prestare attenzione durante il fissaggio.
Coppia di serraggio: 4Nm.
18
02
01
01
02
03

6.11 Configurazione hardware

6.11.1 Apertura dello sportellino di
configurazione
Prima di alimentare il dispositivo, è necessario
configurarlo correttamente tramite i dip-
switch presenti all'interno dello sportellino di
configurazione. Aprire lo sportellino svitando le viti
come illustrato in figura.
Fig. 20
