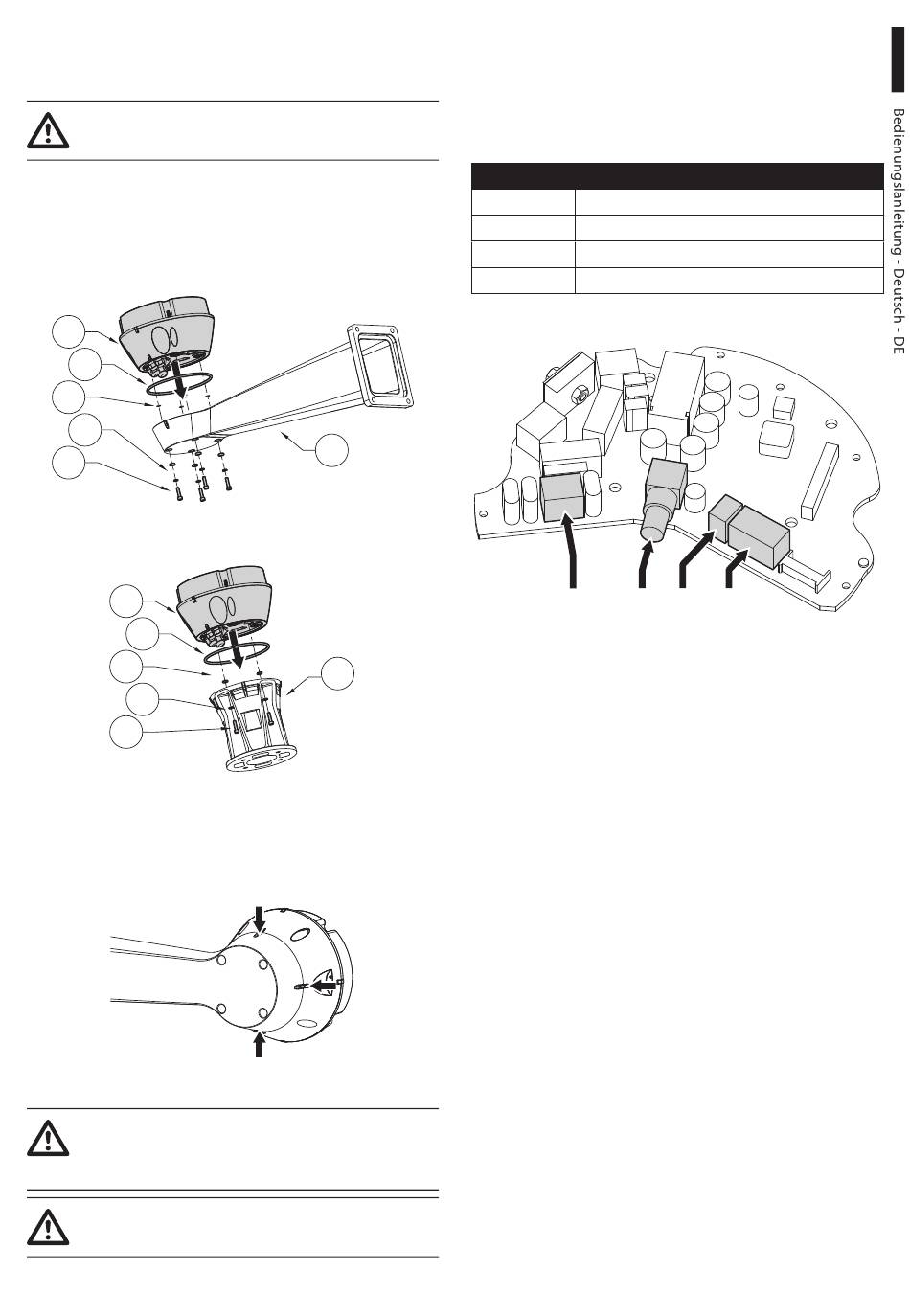

6.2 Befestigung der Basis an der
Halterung
Verwenden Sie die mit der Basis gelieferten
Schrauben und Unterlegscheiben.
Nach der Positionierung der Dichtung (01) muss
die Basis (02) auf der Halterung (03) befestigt
werden. Verwenden Sie dazu die Schrauben (04), die
Zahnscheiben und die flachen Unterlegscheiben (05).
Die O-Ringe gegen Schraubenverlust (06) einfügen.
02
01
06
05
04
Abb. 5
02
01
06
05
04
Abb. 6
Die 3 Markierungen auf der Basis an den
Markierungen auf den Halterungen ausrichten, wie in
der folgenden Abbildung dargestellt.
Abb. 7
Auf das Loch der Schrauben ein
Gewindesicherungsmittel auftragen
(Loctite 243®).
Auf die Befestigung achten.
Anzugsdrehmoment: 4Nm.
MNVCUCT_1511_DE
6.3 Anschluss der
Verbinderplatine
6.3.1 Beschreibung der Karte
Anschlüsse
BESCHREIBUNG DER KARTE
Verbinder
J2
J5/J7
J10
Tab. 1
03
Abb. 8
03
Funktion
Stromversorgung
Video Ausgang
Telemetrieleitungen
J2 J7 J5 J10
