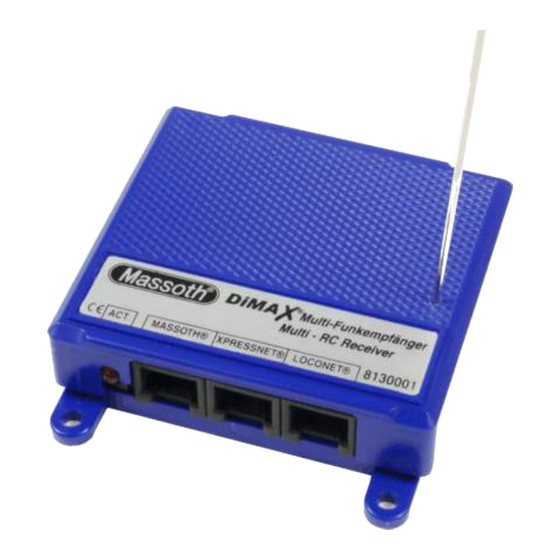

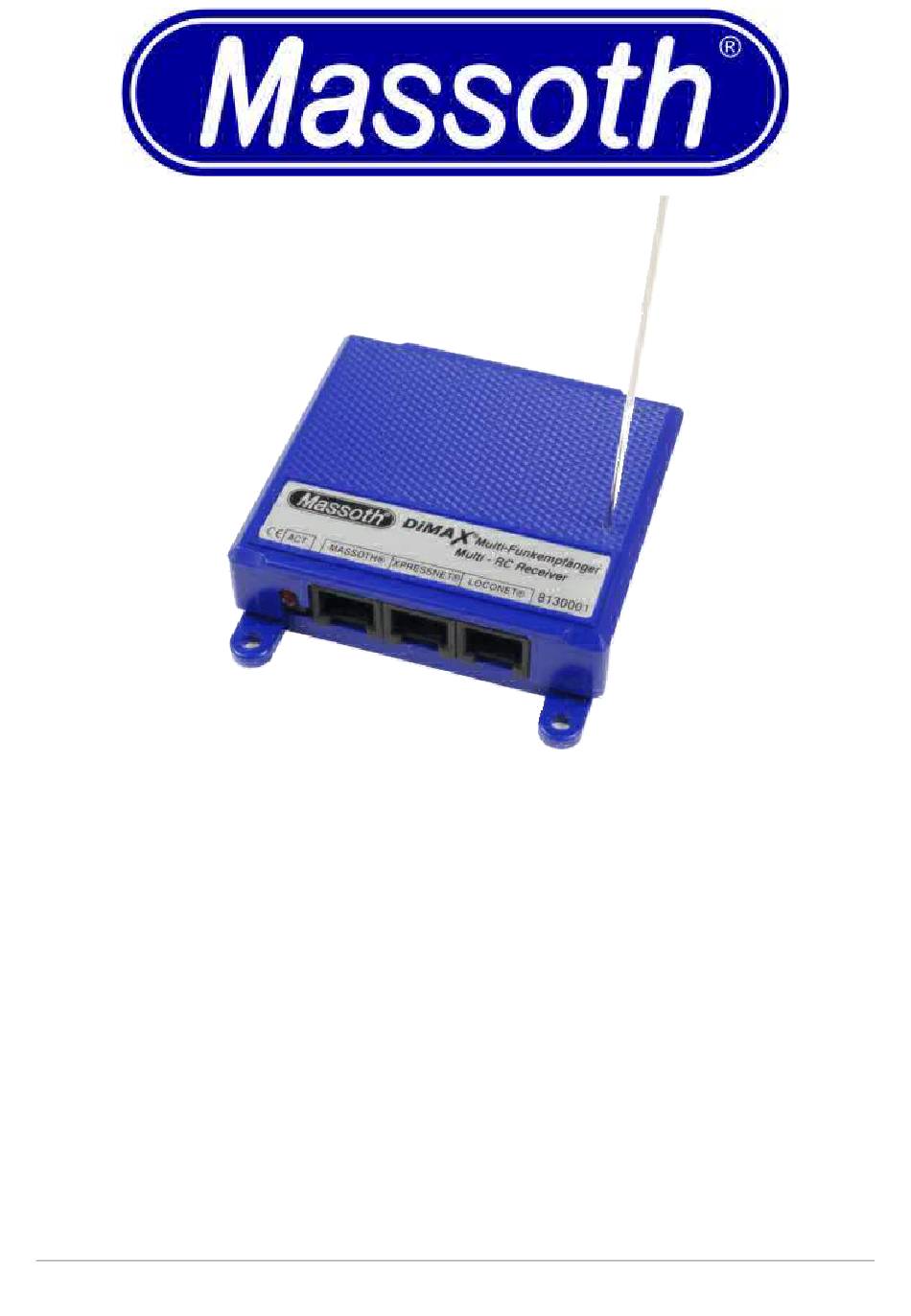

- Seite 1 DiMAX ® Multi-Funkempfänger Multi-RC Receiver 8130001 Version 1.0 - 06/08 DiMAX Multi-Funkempfänger / Multi-RC Receiver– 8130001...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Wichtige Informationen 1.1. Kurzbeschreibung 1.2. Funktionsübersicht 1.3. Lieferumfang 2. Anschluss und Betriebsarten 2.1. Anschluss für XpressNet ® 3. Position und Reichweite 3.1. Statusled (Aktivität) 3.2. Funk-Konfiguration 3.3. ID-Identifikationsnummer 4. Einschränkungen für Zentralen der Fa. Lenz 4.1. Lok fahren und schalten 4.2. -
Seite 3: Wichtige Informationen
1. Wichtige Informationen Sehr geehrter Kunde, mit dem Kauf des DiMAX Multi-Funkempfäng- ers haben Sie sich für einen besonders leistungsfähiges Produkt der Firma Massoth Elektronik GmbH entschieden. Wir empfehlen, diese Produktdokumentation gründlich zu lesen, bevor Sie den Multi- Funkempfänger in Betrieb nehmen. -
Seite 4: Funktionsübersicht
1.2. Funktionsübersicht DiMAX Busanschluss zum Anschluss des Massoth PC-Moduls • zum Firmwareupdate. ® XpressNet Busanschluss zum Anschluss von Zentralen mit • ® XpressNet -Protokoll z.B. Lenz. LOCONET ® Busanschluss (vorerst ausser Funktion) zum • Anschluss von Zentralen mit LOCONET ®... -
Seite 5: Position Und Reichweite
Abbildung 1: Anschluss ® für XpressNet 3. Position und Reichweite Die DiMAX Funktechnik baut auf einer bidirektionalen FM-Funklö- sung auf. Das garantiert beste Funkleistung. Die Reichweite des Multi-Funkempfängers beträgt ca. 50 Meter. Im Freilandbetrieb auch deutlich mehr. Der Multi-Funkempfänger kann mit bis zu vier Funk- sendern betrieben werden. -
Seite 6: Statusled (Aktivität)
Empfängergehäuse kann die Reichweite des Systems verbessern. Abbildung 2: Aufstellung und Reichweite 3.1. Statusled (Aktivität) Der Betriebszustand des Funkempfängers wird durch die STATUS LED (mit ACT. auf dem Gehäuse gekennzeichnet) angezeigt. Nach dem Einschalten kann es bis zu 15 Sek. dauern bis der Empfänger betriebsbereit ist! Betriebszustand der STATUS LED An (dauerhaft) - Seite 7 Funkkanäle zur Verfügung. Diese können bei Störungen und Emp- fangsproblemen gewechselt werden um die Stabilität und die Reich- weite zu verbessern. Achten Sie darauf, dass der Kanalwechsel auch an den entsprechenden Funksendern durchgeführt werden muss. Die Einstellungen hierzu finden Sie im Menü Ihres DiMAX Naviga- tors.
-
Seite 8: Id-Identifikationsnummer
Abbildung 3: DIP-Schalter zur Einstellung des Funkkanals 3.3. ID-Identifikationsnummer Der Empfänger arbeitet am XpressNet ® mit den ID's 21 – 24. Stellen Sie sicher, dass diese Nummer nicht bereits vergeben sind. 4. Einschränkungen für Zentralen der Fa. Lenz 4.1. Lok fahren und schalten Das XpressNet ®... -
Seite 9: Lok-Konfiguration
Funktionen können hier nicht genutzt werden. 4.3. Lok-Konfiguration Alle Daten ausser der Fahrstufeneinstellung (Bilder, Namen, Funkti- onsauslösung) werden nur im Navigator gespeichert. Wenn mehre Navigatoren verwendet werden, muß die Einstellung in jedem Navi- gator vorgenommen werden. ® Das XpressNet unterstützt keine seriellen Funktionen. Es muß im- mer parallel gewählt werden. -
Seite 10: Dekoderprogrammierung
Ihnen Ihr Händler gerne behilflich. Natürlich kann das Update bei Be- darf gegen Unkostenerstattung auch beim Hersteller durchgeführt werden. Für das Softwareupdate muss der Funkempfänger mit der Massoth ® Bus Buchse am PC-Modul angeschlossen sein. Es dürfen keine weiteren Anschlüsse verbunden sein. -
Seite 11: Technische Daten
Werfen Sie das Produkt nicht in offenes Feuer oder durch Hitze entflammbare Brennstoffe. 7.1. Rechtliches Garantie und Gewährleistungsansprüche Massoth garantiert die Fehlerfreiheit dieses Produkts für ein Jahr. Daneben besteht in Deutschland ein Gewährleistungsanspruch von 2 Jahren. Verschleißteile sind von der Garantieleistung ausgeschlossen, da diese Teile einer natürlichen Abnutzung durch Gebrauch des Gegenstandes unterliegen. -
Seite 12: Hotline
Inhabers. Andere Warenzeichen sind ebenfalls geschützt. Texte, Bilder und Zeichnungen unterlie- gen dem Urheberrechtschutz der Massoth Elektronik GmbH, insofern nicht anders gekennzeichnet, und dürfen ohne schriftliche Genehmigung der Massoth Elektronik GmbH nicht genutzt werden. DiMAX Multi-Funkempfänger / Multi-RC Receiver – 8130001... - Seite 13 DiMAX ® Multi-RC Receiver 8130001 Version 1.0 - 06/08 DiMAX Multi-Funkempfänger / Multi-RC Receiver– 8130001...
