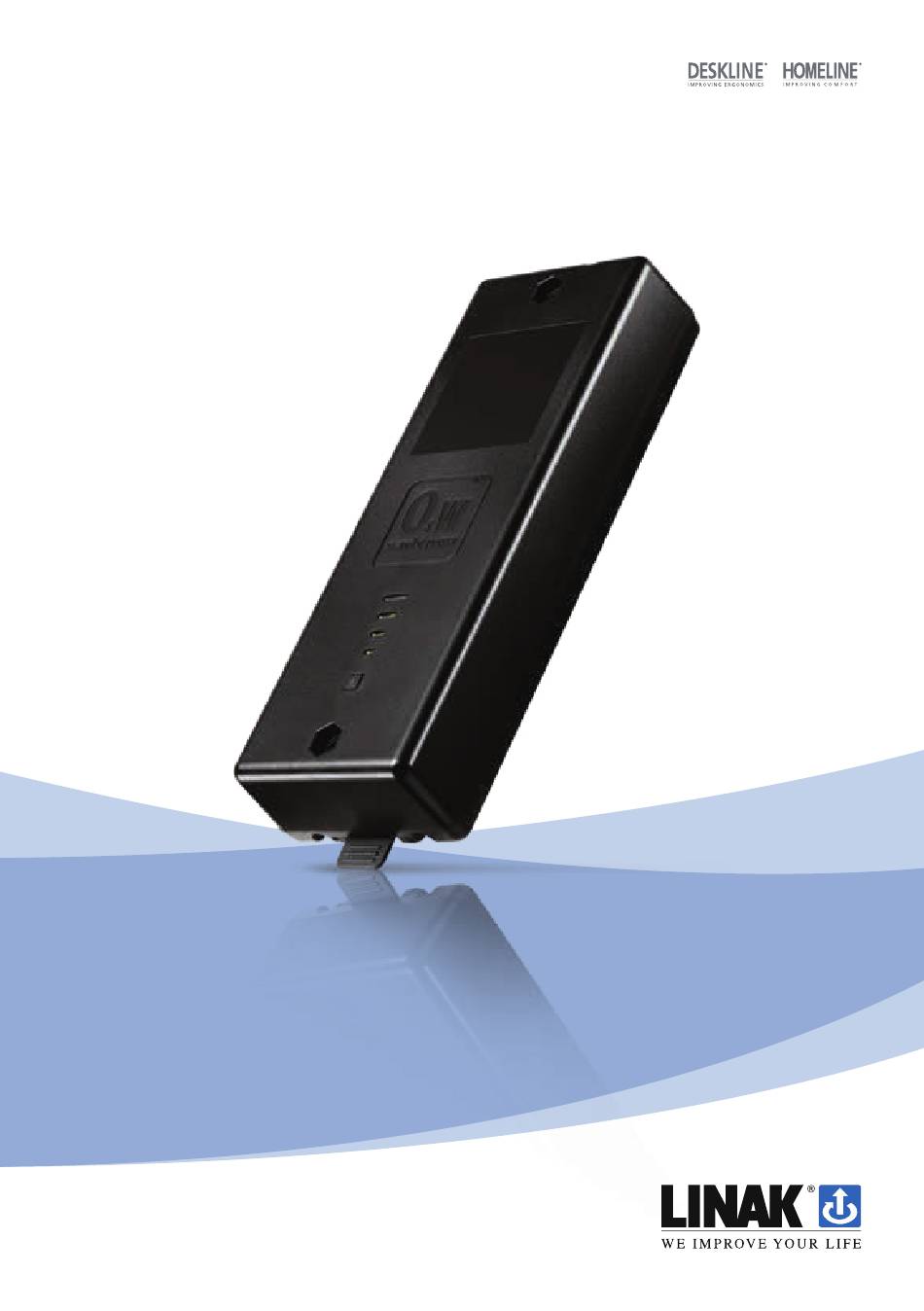

- Seite 1 Akkubox BA001 Montageanleitung LINAK.DE/DESKLINE / LINAK.AT/DESKLINE LINAK.DE/HOMELINE / LINAK.AT/HOMELINE...
-
Seite 2: Inhaltsverzeichnis
HOMELINE ................12 Gewährleistung ........................12 Wartung..........................12 Montagehinweise ........................13 Laden des BA001 .........................14 Verpackung und Transport ......................17 Entsorgung von LINAK Produkten ....................19 Entsorgung von Batterien ......................20 Zubehör und Reparaturen ......................21 Etiketten .............................21 Zeichnungen ..........................22 LINAK Richtlinie für Anwendungsmöglichkeiten ................23 Adressen .............................24... -
Seite 3: Vorwort
Vorwort Wir freuen uns, dass Sie ein Produkt von LINAK gewählt haben. LINAK Systeme sind High-Tech Produkte, basierend auf jahrelanger Erfahrung in der Herstellung und Entwicklung von Antrieben, elektrischen Steuereinheiten, Bedienelementen und Ladegeräten. Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und... -
Seite 4: Wichtige Informationen
Wichtige Informationen Bitte beachten Sie die folgenden zwei Symbole in dieser Montageanleitung: Achtung! Nichtbeachtung der genannten Anweisungen kann zu Unfällen mit ernsten Personenschäden führen. Empfehlung Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Produkts führen. Sicherheitshinweise Allgemeines Das System kann nur sicher verwendet werden, wenn die Montageanleitung komplett gelesen wurde und die enthaltenen Anleitungen strikt eingehalten werden. -
Seite 5: Nur Für Eu Märkte
Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. -
Seite 6: Li-Ionen-Akkus Haftungsausschluss
Fehlers auftreten, der in der Natur von Li-Ionen Akkus liegt. Wenn Li-Ionen Akkus, die in LINAK Produkte eingebaut sind, unter Garantie als fehlerhaft erkannt werden, stellt LINAK dem Hersteller ein neues Produkt zur Verfügung. LINAK lehnt ausdrücklich alle anderen Rechtsmittel ab. -
Seite 7: Allgemeine Sicherheitshinweise Speziell Für Den Ba001
Allgemeine Sicherheitshinweise speziell für den BA001 Den BA001 nicht in wärmeisolierendem Material verpacken. Platzieren Sie den BA001 so, dass er durch die Oberfläche Wärme an die Umgebung abgeben kann. Nur die CBD6S und das SMPS006 können für das Aufladen des BA001 verwendet werden. Bitte beachten Sie, dass der Akku oder das Ladegerät beim Laden oder Entladen warm werden können. -
Seite 8: Reparaturen
Um Fehlfunktionen zu vermeiden, dürfen alle DESKLINE und HOMELINE Reparaturen nur von autorisierten ® ® LINAK Werkstätten oder Service-Personal vorgenommen werden, da spezielle Werkzeuge benutzt und Dichtungen angepasst werden müssen. Antriebssysteme im Gewährleistungszeitraum müssen an LINAK Werkstätten gesandt werden. Achtung! Werden DESKLINE und HOMELINE Produkte geöffnet, besteht das Risiko nachfolgender Fehlfunktio-... -
Seite 9: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche
Erklärung für den Einbau von unvollständigen Maschinen – Übersetzung ins Deutsche ERKLÄRUNG FÜR DEN EINBAU EINER UNVOLLSTÄNDIGEN MASCHINE LINAK A/S Smedevænget 8 DK - 6430 Nordborg Erklärt hiermit, dass die LINAK DESKLINE Produkte, gekennzeichnet durch die folgenden Modelle und Typen: ® Steuereinheiten CBD4, CBD5, CBD6, CBD6S... -
Seite 10: Original-Erklärung Für Den Einbau Von Unvollständigen Maschinen
Original-Erklärung für den Einbau von unvollständigen Maschinen DECLARATION OF INCORPORATION OF PARTLY COMPLETED MACHINERY LINAK A/S Smedevænget 8 DK - 6430 Nordborg Herewith declares that LINAK HOMELINE® products as characterized by the following models and types: Control Boxes CB7, CB9H, CBH Advanced, CBH Basic Linear Actuators... -
Seite 11: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche
Erklärung für den Einbau von unvollständigen Maschinen – Übersetzung ins Deutsche ERKLÄRUNG FÜR DEN EINBAU EINER UNVOLLSTÄNDIGEN MASCHINE LINAK A/S Smedevænget 8 DK - 6430 Nordborg Erklärt hiermit, dass die LINAK HOMELINE Produkte, gekennzeichnet durch die folgenden Modelle und Typen: ® Steuereinheiten CB7, CB9H, CBH Advanced, CBH Basic... -
Seite 12: Verschiedenes Zu Deskline ® Und Homeline
Wir gewähren 12 Monate auf die BA001 Akkus bezüglich Produktionsfehlern beginnend vom Produktionsdatum des einzelnen Produkts (siehe Etikett). Die Gewährleistung von LINAK ist nur gültig, wenn die Geräte korrekt benutzt und gewartet und nicht manipuliert wurden. Weiterhin darf das System nicht gewaltsamer Behandlung ausgesetzt werden. In diesem Fall erlischt die Gewährleistung. -
Seite 13: Montagehinweise
Montagehinweise Hinweise zur Montage des BA001. Der Akku wird mit 2 Schrauben mit einem Kopfdurchmesser zwischen 8 und 10 mm befestigt. Im Hinblick auf den Anpressdruck sind 10 mm vorzuziehen. Schauen Sie in der Zeichnung, wo die Montagelöcher platziert werden müssen und wie viel Platz der Akku benötigt. -
Seite 14: Laden Des Ba001
Laden des BA001 Der BA001 kann entweder über die DESKLINE Steuereinheit CBD6S oder über das Schaltnetzteil SMPS006 mit einem Gleichstromkabel mit 2-poligem Minifit-Stecker aufgeladen werden. LINAK bietet verschiedene Kabel mit geradem Stecker an, die verwendet werden können (z. B. 0705894-200). - Seite 15 Der BA001 schaltet ab In Überlastsituationen leuchtet die LED-Leuchtanzeige immer noch, wenn die Taste gedrückt wird. Wenn die Kapazität unter ca. 25 % liegt, kann jedoch nicht festgestellt werden, ob der BA001 aufgrund von Überlast oder geringer Kapazität abgeschaltet hat. Wenn der Akku ausreichend aufgeladen ist und immer noch abschaltet, liegt dies an einer Überlastsituation.
- Seite 16 Der BA001 kann über alle CBD6S 200 W aufgeladen werden. Der BA001 kann über CBD6S 300 W geladen werden, die ab Werk mit der SW-Version 1.57 und höher geliefert wird. geeignetes Netzkabel Akkubox BA001 DC Kabel mit 2-poli- Steuereinheit CBD6S gem Minifit-Stecker Laden über SMPS006:...
-
Seite 17: Verpackung Und Transport
Verpackung und Transport Der BA001 ist ein Lithium-Ionen Akku und muss gemäß den geltenden Vorschriften verpackt und transportiert werden. Dies muss auch beim Umpacken und im Falle von Rücksendungen beachtet werden. Beachten Sie: beschädigte Akkus können nicht transportiert werden. Verpackung Die BA001 Boxen sind gemäß... -
Seite 18: Transport
Die neuen IATA-Regeln (Lufttransport) ab April 2016 schreiben vor, dass Lithium-Ionen-Akkus mit maximal 30 % aufgeladen werden dürfen, um von Passagier- und Frachtflugzeugen befördert zu werden. Daher werden nur Produkte, die für den Expressversand bestellt wurden, von LINAK A/S per Luftfracht verschickt. Lagerbedingungen Die Akkus müssen in einem geeigneten Lagerraum aufbewahrt werden und keinem direkten Sonnenlicht oder... -
Seite 19: Entsorgung Von Linak Produkten
Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten. -
Seite 20: Entsorgung Von Batterien
Entsorgung von Batterien Informationen hinsichtlich umweltgerechter Entsorgung von gebrauchten und ausgelaufenen Batterien: Batterien sollten gemäß den geltenden Vorschriften entsorgt werden. LINAK empfiehlt, dass gebrauchte oder ausgelaufene Batterien über lokale Recycling-Systeme entsorgt werden. Bitte werfen Sie keine gebrauchten oder ausgelaufenen Batterien in die Mülltonne oder Umwelt. -
Seite 21: Zubehör Und Reparaturen
Zubehörteile Für weitere Informationen wenden Sie sich bitte an Ihren LINAK Händler. Reparaturen Alle Systeme sollten nur von autorisierten LINAK Werkstätten oder Fachpersonal durchgeführt werden. Systeme im Gewährleistungszeitraum müssen an LINAK Werkstätten gesandt werden. Achtung! Wird ein Produkt geöffnet, besteht das Risiko nachfolgender Fehlfunktionen. -
Seite 22: Zeichnungen
Zeichnungen BA001 Hexagonal (M6 Mutter) 182,8 13,6 BA001 Akku Montagebeschlag 153,8 31,4 195,5 184,5 Seite 22 von 24... -
Seite 23: Linak Richtlinie Für Anwendungsmöglichkeiten
Relation zu einer bestehenden Applikation oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Applikation einzigartig ist. -
Seite 24: Adressen
Nutzungsbedingungen Der Anwender ist für den sach- und fachgerechten Einsatz der LINAK Produkte verantwortlich. LINAK legt großen Wert auf eine sorgfältige und aktuelle Dokumentation der Produkte. Dennoch kann es aufgrund einer kontinuierlichen Weiterentwicklung zu Änderungen der technischen Daten kommen. Diese Änderungen werden ohne vorherige Ankündigung vorgenommen.
