104 mm
B501RF
32 mm
M200F-RF
+
115 g
48 g
(66 g)

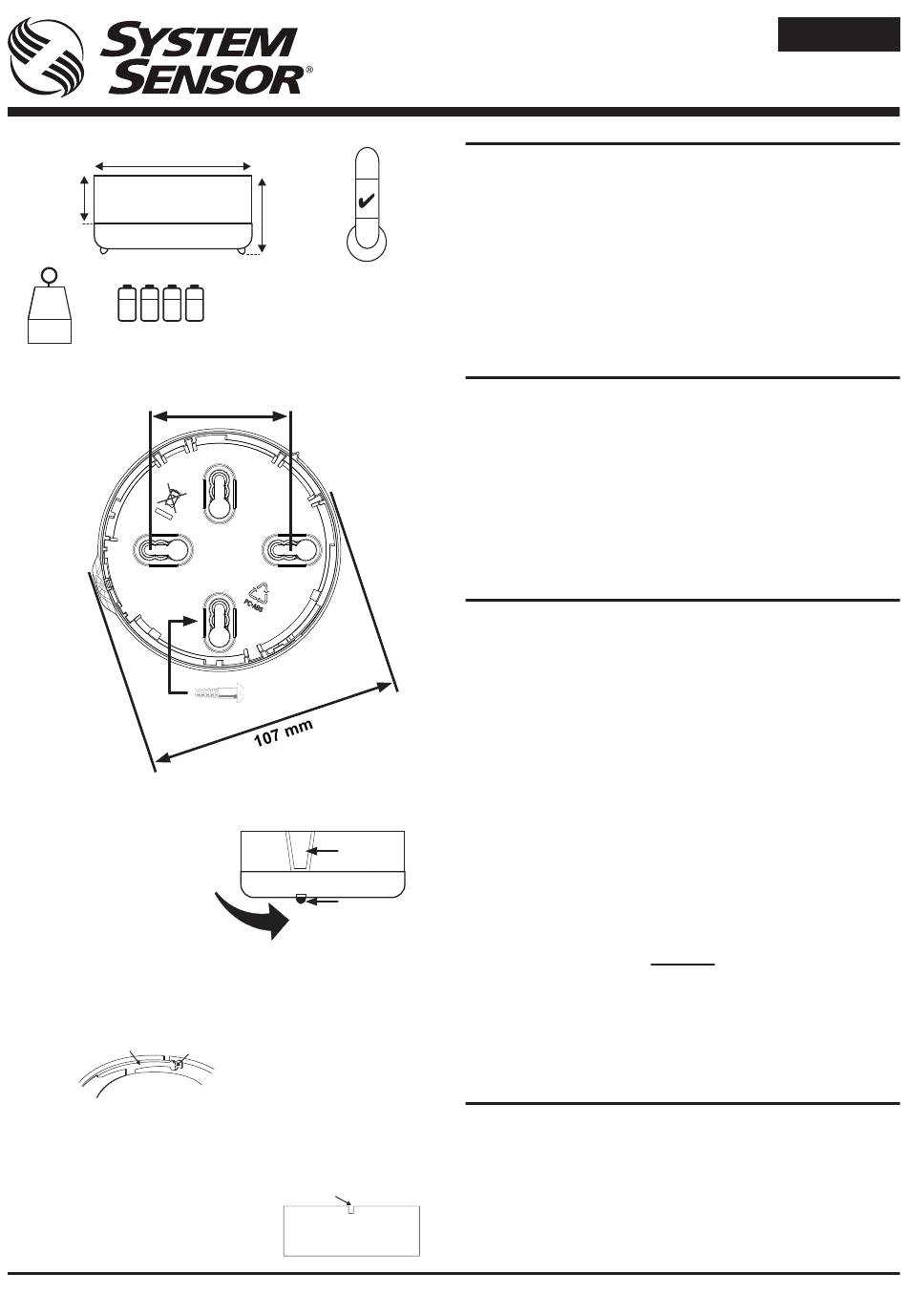

Abbildung 1: B501RF Montage
Abbildung 2: Einsetzen des Repeaters in den Meldersockel
DEN REPEATER AN DER
WÖLBUNG AUSRICHTEN
UND IM UHRZEIGERSINN
DREHEN (NUR EINE LED
FUNKTIONIERT ALS
SCHLÜSSEL)
Abbildung 3a: Aktivierung der Entnahmesicherung
KUNSTSTOFFHEBEL
Abbildung 3b: Entfernen des Repeaters vom
Sockel, wenn die Entnahmesicherung aktiviert ist
EINEN SCHMALEN SCHRAUBENDREHER VERWENDEN,
UM DAS KUNSTSTOFFTEIL IN PFEILRICHTUNG ZU DRÜCKEN
D200-304-00
FUNKSYSTEM-REPEATER INSTALLATIONSANLEITUNG
51 mm
=
229 g
50-60 mm
≤ M4
WÖLBUNG
IN DEM SOCKEL
REPEATER
LED
AN DER PUNKTIERTEN LINIE DURCH
BIEGEN ZUM MITTELPUNKT DES
SOCKELS HIN ABKNICKEN
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
M200F-RF
BESCHREIBUNG
Der M200F-RF Repeater ist ein batteriebetriebenes HF-
Gerät für die Nutzung mit dem Funkgateway M200G-RF einer
60°C
adressierbaren Brandmeldeanlage (mit Einsatz eines kompatiblen
Kommunikationsprotokolls).
-30°C
Der Repeater beinhaltet einen drahtlosen Empfänger und wird
in dem Funk-Meldersockel B501RF montiert. Er wird für die
Erweiterung der HF-Reichweite der Funk-Brandmeldeanlage
genutzt.
Dieses Gerät entspricht den Normen EN54-25 und EN54-18.
Es erfüllt die Anforderungen der 2014/53/EU hinsichtlich der
Konformität mit der RED Richtlinie.
TECHNISCHE DATEN
Betriebsspannung:
Ruhestrom:
Max. Strom rote LED:
Resynchronisierungsdauer: 35s (Höchstdauer bis zu normaler HF-
Batterien:
Lebensdauer der Batterien: 4 Jahre bei 25°C
Funkfrequenz:
HF-Ausgangsleistung:
Reichweite:
Relative Feuchtigkeit:
INSTALLATION
Dieses Gerät und alle verbundenen Anlagen müssen im Einklang mit
allen sachbezogenen Normen und Vorschriften installiert werden.
Abbildung 1 zeigt die Montage des Sockels B501RF.
Der Abstand zwischen Funksystemkomponenten muss
mindestens 1m betragen
Abbildung 2 zeigt die Anbringung des Repeaters an die Basis
Entnahmesicherung
Der Sockel verfügt über eine Einrichtung, die das Entfernen des
Repeaters ohne den Gebrauch eines Werkzeugs verhindert, wenn
sie aktiviert ist. Siehe Abbildungen 3a und 3b für Details.
Warnung bei Entfernen des Repeaters - Bei Entfernen
des Repeaters aus dem Sockel geht über das Gateway eine
Störungsmeldung an die Brandmeldeanlage.
Abbildung 4 zeigt die Batterieinstallation und die Lage der
Adressdrehschalter.
Wichtig: Stellen Sie immer erst die Geräteadresse ein, bevor
Sie die Batterien einsetzen. Die Batterien erst zum Zeitpunkt
der Inbetriebnahme einsetzen.
Bei längerem Einsatz bei Temperaturen von unter -20°C kann
sich die Lebensdauer der Batterien beträchtlich verringern
(bis zu 30% und mehr).
Die Vorsichtsmaßnahmen des Herstellers hinsichtlich des
Gebrauchs und die Anforderungen an der Entsorgung sind
zu beachten
EINSTELLEN DER ADRESSE
Die Ringbusadresse durch Drehen der beiden Drehschalter auf
der Unterseite des Repeaters einstellen (siehe Abbildung 4).
Dazu einen Schraubendreher verwenden, um die Rädchen bis
zur gewünschten Adresse zu drehen. Der Repeater entspricht
einer Ringbusadresse auf der Ringbusleitung. Wählen Sie eine
Adresse zwischen 01 und 159 (Anmerkung: Die Anzahl der
verfügbaren Adressen hängt von der Ausbaustufe der Zentrale ab.
Für weitere diesbezügliche Informationen ist die Dokumentation
der Brandmeldeanlage zu Rate zu ziehen.)
D E U T S C H
3,3 V DC.
120 µA bei 3V (typisch in normalem
Betriebsmodus)
4mA
Kommunikation nach Einschalten vom Gerät)
4 X Duracell Ultra123
865-870 MHz;
14dBm (max.)
500m (typisch im Freien)
10% bis 93% (nicht kondensierend)
Warnung
I56-3893-002
