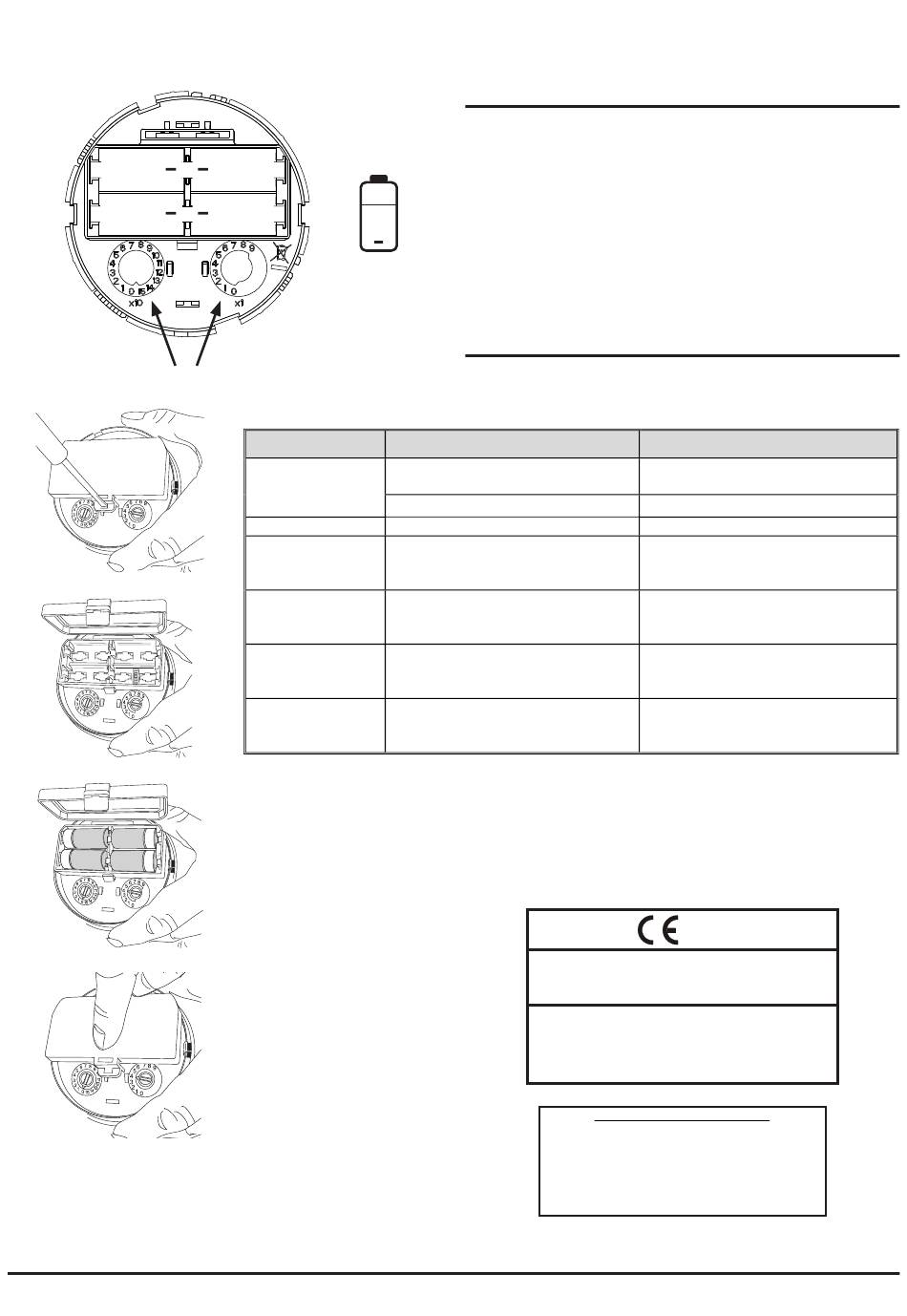

Figura 4: Instalación de las pilas y selectores
giratorios de dirección
1
+
3
+
SELECTORES GIRATORIOS DE DIRECCIÓN
4a
4b
4c
4d
D200-304-00
TENER EN CUENTA
LOS POLOS
2
+
+
4
+
4 x Duracell
Ultra 123
LEDs de estado del repetidor
Estado del repetidor Estado del LED
Pulsación verde larga
Inicialización de
encendido
(ningún fallo)
3 luces verdes intermitentes
Error
Luz intermitente ámbar cada 1s
Luz roja/verde doble intermitente cada
No está en
14 s
funcionamiento
(o sólo verde en comunicación).
Luz verde/ámbar doble intermitente cada
Sincronización
14 s
(o sólo verde en comunicación).
Controlado por el panel, se puede
Normal
configurar en rojo encendido,
intermitencia periódica verde o apagado.
Inactivo (modo de
Luz ámbar/verde doble intermitente cada
bajo consumo)
14 s

Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
Introducir el repetidor en la base y girarlo en el sentido de las
agujas del reloj hasta que encaje en su sitio.
PROGRAMACIÓN
Para cargar los parámetros de red en el repetidor vía radio, es
necesario asociar la pasarela vía radio y el repetidor vía radio. En
el momento de la puesta en funcionamiento, con los dispositivos
de red vía radio activados, la pasarela vía radio programará
los dispositivos con información de red según sea necesario. A
continuación, el repetidor vía radio se sincronizará con los demás
dispositivos asociados mientras la pasarela crea la red en malla
(mesh) vía radio (para más información, consultar el Manual de
programación y puesta en funcionamiento vía radio - ref.
D200-306-00.)
NOTA: Configurar las interfaces una a una para poner en
funcionamiento los dispositivos en un área.
INDICADORES LED Y DESCRIPCIÓN DE AVERÍAS
La pasarela vía radio cuenta con dos indicadores LED que
muestran el estado del dispositivo (ver la tabla siguiente).
Pittway Tecnologica S.r.l.
Via Caboto 19/3, 34147 Trieste, Italy
EN54-25: 2008 / AC: 2010 / AC: 2012
Componentes que utilizan conexiones vía radio
EN54-18: 2005 / AC: 2007 IDispositivos de entrada/salida
para el uso en sistemas de detección y alarma de
incendios para edificios
Declaración EU de conformidad
Por la presente,
Life Safety Distribution GmbH declara
que el
tipo de equipo radioeléctrico
conforme con
El texto completo de la declaración UE de
conformidad está disponible. Puede solicitar el
documento a:
Patente pendiente
Significado
El dispositivo no está en funcionamiento
(valores por defecto)
El dispositivo está en funcionamiento
El dispositivo tiene un problema interno
El dispositivo está encendido y en espera
de programación.
El dispositivo está encendido y
programado y está intentando
encontrar/conectarse con la red vía radio.
Las comunicaciones vía radio se han
establecido; el dispositivo funciona
correctamente.
La red vía radio en funcionamiento está
en standby; se utiliza cuando la pasarela
está apagada.
0333 16
DOP-IRF006
M200F-RF
es
la Directiva 2014/53/EU.
HSFREDDoC@honeywell.com
I56-3893-002
