System Sensor M200F-RF Installationsanleitung Seite 10

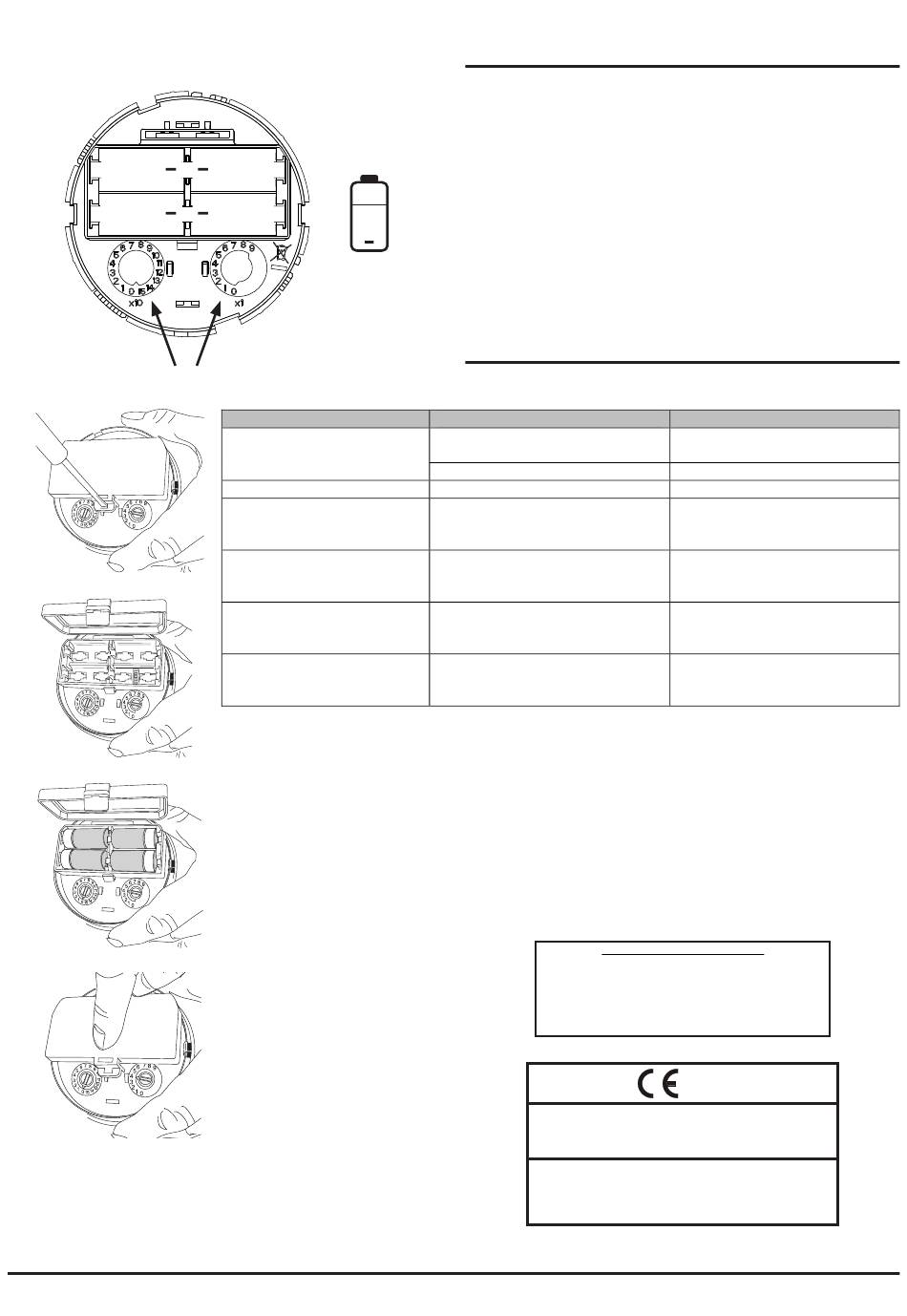

Figure 4: Installation des piles et
Roues Codeuses (Sélection Adresse)
1
+
3
+
ROUES CODEUSES (SÉLECTION ADRESSE)
4a
4b
4c
4d
D200-304-00
ATTENTION
A LA POLARITE +/-
2
+
+
4 +
4 x Duracell
Ultra 123
LEDs Etat Répétiteur
Etat du Répétiteur
Mise en route (pas de
dérangement)
Dérangement
Dispositif non-programmé
Synchronisation
Normal
Veille
(mode basse consommation)
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
PROGRAMMATION
Pour charger les paramètres réseau du répétiteur RF, il est
nécessaire de lier l'interface et le répétiteur RF via une opération
de configuration. A la mise en service, avec les dispositifs RF
du réseau dès la mise en marche, l'interface radio pré-installée
se connecte et les programme avec des informations réseau si
nécessaire. Ensuite le répétiteur radio se synchronise avec les
autres dispositifs associés tandis que la topologie du réseau RF
est créée par l'interface. (Pour plus d'informations, se reporter au
Manuel de Programmation et de Mise en Service Radio - réf.
D200- 306-00.)
Note: N'utilise pas plus qu'un dongle au même temps dans
un endroit pendant le mise en marche des dispositifs.
INDICATEURS LED ET DESCRIPTION DERANGEMENT
L'interface Radio dispose de deux LED indiquant l'état du répétiteur.
Etat LED
Clignotant lent vert
3 clignotes en vert
Clignote en jaune toutes les 1s
Double clignotement rouge/vert
toutes les 14s (ou juste en vert en
état de communication).
Double clignotement vert/jaune
toutes les 14s (ou juste en vert en
état de communication).
Commandé par la centrale : Rouge
fixé, (en alarme feu), clignotement
périodique en vert ou éteint.
Double clignotement jaune/vert
toutes les 14s.
Déclaration UE de conformité
Le soussigné,
que l'équipement radioélectrique du type
conforme
Le texte complet de la déclaration UE de conformité est
disponible
Via Caboto 19/3, 34147 Trieste, Italy
EN54-25: 2008 / AC: 2010 / AC: 2012
Composants utilisant des liaisons radioélectriques
EN54-18: 2005 / AC: 2007 Dispositif entrée/sortie
Systèmes de détection et d'alarme incendie
Signification
Dispositif non programmé (défaut
de l'usine)
Dispositif est mis en service
Dérangement interne du dispositif
Dispositif alimenté et en attente
de programmation.
Répétiteur alimenté, programmé
et en phase de synchronisation
avec le réseau radio.
Communication RF établie.
Dispositif en fonctionnement
normal.
Réseau RF en état de veille.
Utilisé quand l'interface n'est pas
disponible (pas sous tension)
Life Safety Distribution GmbH déclare
M200F-RF est
à la directive 2014/53/EU.
à: HSFREDDoC@honeywell.com
0333 16
Pittway Tecnologica S.r.l.
DOP-IRF006
Brevets en cours
I56-3893-002
