Montage
4.3
Der Augentrichter bleibt mit dem Endoskop verbunden.
Kamera
Objektiv mit Schnellverschluss

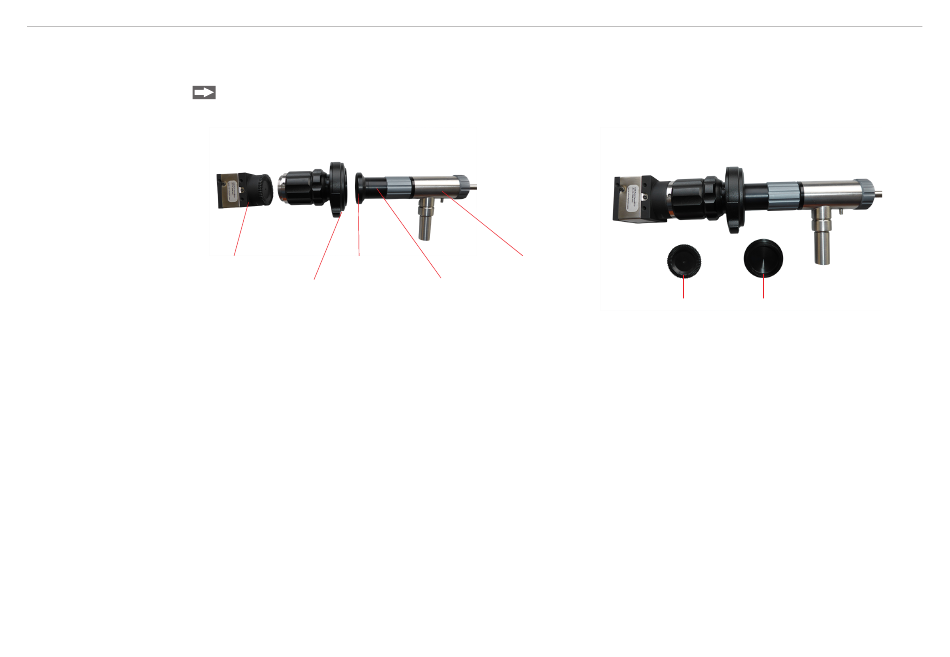

Abb. 12 Einzelkomponenten zur Montage Kamera /
Objektiv / Endoskop
i
ELTROTEC Starre Endoskope

Montage Objektiv mit Schnellverschluss

Schieben Sie den Schnellverschluss vom Objektiv zurück und schieben ihn auf den Augentrichter, siehe
Abb. 12, siehe Abb. 13.
Augentrichter
Ohne Augentrichter funktioniert der Schnellverschluss nicht.
Starres
Endoskop
Okular
Schutzkappe Schutzkappe
Kamera Objektiv
Abb. 13 Endmontage Kamera / Objektiv mit
Schnellverschluss und Endoskop
