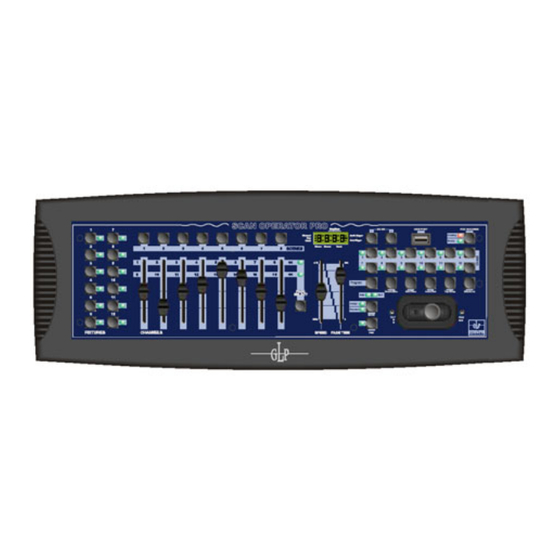

SCAN OPERATOR PRO
Bedienungsanleitung
ab Software Version 1.0
(Anleitung Version 1.1)
email: service@glp.de
Internet: http://www.GLP.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GLP SCAN OPERATOR PRO

Inhaltszusammenfassung für GLP SCAN OPERATOR PRO

  • Seite 1 SCAN OPERATOR PRO Bedienungsanleitung ab Software Version 1.0 (Anleitung Version 1.1) email: service@glp.de Internet: http://www.GLP.de...
  • Seite 2 SCAN OPERATOR PRO Diese Seite ist beabsichtigt unbeschriftet. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 3: Inhaltsverzeichnis

    3.6.5 Alle Chaser im Speicher löschen............27 3.7 Chaser ablaufen lassen ................. 28 3.7.1 Manuell Chaser aufrufen (Manual Mode) ..........28 3.7.2 Auto Trigger Mode (Auto Weiterschaltung) ......... 29 3.7.3 Music Mode (Audio Trigger) ..............29 GLP • German Light Production (Anleitung Version 1.1)
  • Seite 4 3.10.3 USave Software zur Datensicherung über USB installieren ....40 3.10.4 Daten mittels USB Memory Stick (UStick) speichern/übertragen (2a) . 41 3.10.5 Daten mittels USB Kabel (ULink) speichern/übertragen (2b)....45 Technische Spezifikationen................. 47 GLP • German Light Production (Anleitung Version 1.1)

  • Seite 5: Einführung

    PAN/TILT Steuerung lieferbar Joystick module Jog wheel module Anmerkung: Bitte beachten Sie dass ein fundiertes Wissen über MIDI und eine DMX512 Ansteuerung zur sicheren und vollständigen Bedienung des Steuerpultes von Nöten ist. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 6: Sicherheitshinweise

    Gerät nicht in Funktion gesetzt werden. • Bei Nichtbeachtung der vorliegenden Sicherheits- bzw. Bedienungshinweise übernimmt der Hersteller keinerlei Garantie- oder Haftungsansprüche. • Funktionen können ohne vorherige Bekanntgabe verbessert oder überarbeitet werden. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 7: Übersicht

    Auswahl der Scanner an. Hiermit stellen Sie die DMX-Werte der jeweiligen Kanäle ein. 2. Kanal Fader (1-8) Entweder die Kanäle 1-8 auf Page (Bank) A oder die Kanäle 9- 16 auf Page (Bank) B. GLP • German Light Production (Anleitung Version 1.1)
  • Seite 8 Aktiviert den Auto Run Mode oder löscht Szenen und Chaser. Legt den Standard Beat fest oder schaltet die Anzeige des 19. Tap/Display LCD Displays zwischen %- und DMX-Werten um. Schaltet alle DMX-Ausgänge vorübergehend auf Null. 20. Blackout Taste GLP • German Light Production (Anleitung Version 1.1)

  • Seite 9: Rückansicht

    Gerät bereit. Sie können nun eines oder mehrere der 12 Fixtures anwählen und manuell mit den Fadern die jeweiligen Funktionen z.B. Pan/Tilt (auch über Joystick und Jog Wheels), Farben, Gobos, Dimmer, Bewegungen, usw. steuern. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 10: Lcd Display Informationen

    Grundpositionen und Lichtbilder erstellen und abspeichern. Szenen können anschließende wieder verändert, kopiert, gelöscht und/oder zu Lauftlichtern (sogenannten Chasern) zusammengereiht werden. Es können je 8 Szenen auf 30 Bänken (= 240 Szenen) gespeichert werden. GLP • German Light Production (Anleitung Version 1.1)
  • Seite 11 Taste festgelegt auf der die Szene abgelegt werden soll. 6. Wählen Sie dazu die gewünschte Bank aus. Es stehen 30 Bänke zur Verfügung. In jeder können bis zu 8 Szenen abgespeichert werden. GLP • German Light Production (Anleitung Version 1.1)
  • Seite 12 Dann Kanal 3 auf 50 % einstellen. Mit der PAGE-SELECT Taste auf B (Kanäle 9 - 16) wechseln. Nun Kanal 12 auf 50 % einstellen. MIDI/Rec Taste einmal drücken ( Zwischenspeicher). Bank 2 mit den UP/DOWN Tasten auswählen. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 13: Szenen Editieren (Nachbearbeiten)

    Fixtures Taste auswählen (LED an). Es können mehrere Scanner gleichzeitig zur Nach- Bearbeitung angewählt werden. 5. Mit den Fadern die gewünschte Einstell- ungen vornehmen. Hierzu auch die ent- sprechenden Scanner zuvor anwählen. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 14: Szeneneinstellungen Kopieren

    1. Programm Mode aktivieren (PROG Taste) 2. Die Bank Up/Down Taste drücken um die gewünschte Bank aufzurufen in der die zu kopierende Szene liegt. 3. Die gewünschte Szene durch Drücken der entsprechenden Szenen Taste auswählen. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 15: Eine Szene Löschen

    1. Programm Mode aktivieren (PROG Taste) 2. Die Bank Up/Down Taste drücken um die gewünschte Bank aufzurufen in der die zu kopierende Szene liegt. 3. Die gewünschte Szene durch Drücken der entsprechenden Szenen Taste auswählen. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 16: Alle Szenen Löschen

    Szenen wie gewünscht modifizieren. Achtung: Der gesamte Inhalt der Bank wird kopiert. Dabei werden all 8 Szenen der Bank in die kopiert wird überschrieben (auch wenn "leere" Szenen kopiert werden). GLP • German Light Production (Anleitung Version 1.1)

  • Seite 17: Fixture Einstellungen Kopieren

    3.4.6 Fixture Einstellungen kopieren Die Einstellungen eines Fixtures können auf ein weiteres kopiert werden. Diese Funktion kann Ihnen beim Programmieren viel Zeit ersparen da Einstellungen innerhalb gleicher Gerätetypen schnell kopiert werden können. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 18: Szenen Aufrufen

    2. Vergewissern Sie sich, dass die Anzeigen für die Music Trigger und Auto Trigger im LCD Display aus sind. 3. Benutzen Sie die Bank Up/Down Tasten um die Bank mit den gewünschten Szenen aufzurufen. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 19: Auto Trigger Mode (Schleife Von 8 Szenen Einer Bank)

    Manual Mode Blackout abschalten. 2. Drücken Sie die Audio/Del Taste um die Funktion Auto Trigger aufzurufen. Es wird im LCD Display der Auto Trigger Mode ange- zeigt. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 20: Music Mode (Audio Trigger)

    8 Szenen einer Bank in der Reihenfolge 1...8-1...8- 1...8 usw. auf. Sind nicht alle Szenen einer Bank programmiert worden, werden sie trotzdem als "leere" Szene (DMX Wert 000 [0%]) mit in die GLP • German Light Production (Anleitung Version 1.1)

  • Seite 21: Chaser Programmieren

    O besitzt 12 programmierbare Chaser von denen jeder bis zu 240 Steps beinhalten kann. Um einen Chaser zu erstellen müssen Sie zuvor Szenen erstellt haben aus denen Sie nun die Chaser „zusammensetzen“ können. Werden diese Szenen später GLP • German Light Production (Anleitung Version 1.1)
  • Seite 22 4. Drücken Sie die MIDI/Rec Taste um diesen Schritt zu speichern. Als Speicherbestätigung blinken alle LEDs drei mal auf. 5. Wiederholen Sie die Schritte 3 und 4 bis Sie das gewünschte Programm zusammengestellt haben. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 23: Eine Bank Von Szenen In Einen Chaser Kopieren

    Chaser zur selben Zeit erstellt werden. 3. Die Bank Up/Down Tasten drücken um die gewünschte Bank aufzurufen die Sie in den Chaser hineinkopieren möchten. 4. Drücken Sie die Music/Bank Copy Taste. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 24: Einen Step (Szene) In Einen Chaser Einfügen

    1. Programm Mode aktivieren (PROG Taste). 2. Wählen Sie den gewünschten Chaser in den Sie einen oder mehrere Steps einfügen wollen. 3. Drücken Sie die Tap/Display Taste. Im LCD Display wir der aktuelle Step des Chasers angezeigt. GLP • German Light Production (Anleitung Version 1.1)
  • Seite 25 7. Die einzufügende Szene durch Drücken der entsprechenden Szenen Taste auswählen. 8. Drücken Sie die Music/Bank Copy Taste. Als Speicherbestätigung blinken alle LEDs drei mal auf. 9. Wenn gewünscht die Schritte 4 bis 8 mehr- mals wiederholen. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 26: Einen Step (Szene) In Einem Chaser Löschen

    4. Drücken Sie die Bank Up/Down Taste um an den zu löschenden Step im Chaser zu gelangen. 5. Drücken Sie die Auto/Del Taste um den entsprechenden Step zu löschen. Als Spei- cherbestätigung blinken alle LEDs drei mal auf. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 27: Einen Chaser Komplett Löschen

    3.6.5 Alle Chaser im Speicher löschen Mit dieser Funktion löschen Sie gleichzeitig alle Chaser des Speichers! 1. Das Gerät muss ausgeschaltet sein. 2. Halten Sie die beiden Tasten Auto/Del und Bank ▼ Down im ausgeschalteten Zustand. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 28: Chaser Ablaufen Lassen

    5. In diesem Mode kann zusätzlich nur noch 0.1SEC die Fade Zeit zwischen den Step geregelt werden. Fade Time: Gibt vor wie schnell der nächste 10MIN Step aufgerufen wird. SPEED FADE TIME GLP • German Light Production (Anleitung Version 1.1)

  • Seite 29: Auto Trigger Mode (Auto Weiterschaltung)

    Diese laufen dann in der Reihenfolge der Anwahl reihum ab. Die LED des jeweils aktiven Chasers blinkt, die anderen LED leuchten. 3.7.3 Music Mode (Audio Trigger) Im Unterschied zum Auto Trigger Mode wird hier durch ein eingebautes Mikrofon der nächste Step musikgesteuert aufgerufen. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 30: Dmx Kanäle Den Jog Wheels / Dem Joystick Zuordnen

    1. Programm Mode aktivieren (PROG Taste). FINE MODE 2. Halten Sie die MODE Taste gedrückt während Sie die FINE Taste drücken. Die Assign LED leuchtet (Assign Mode aktiv). AS SIGN REV ERSE GLP • German Light Production (Anleitung Version 1.1)
  • Seite 31 Sie zusätzlich die Szenen Taste MODE SCENE BUTTONS 1-8 welche direkt über dem entsprechenden PAN oder TILT Kanal liegt (z.B. Szenentaste Nr. 1 = DMX Kanal 001). Alle LEDs blinken drei mal zur Bestätigung auf. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 32: Zuordnung Für Pan/Tilt Löschen

    TILT oder nur für HIGH oder LOW ist nicht möglich. 3. (Mit den Bank Up/Down Tasten wechseln Sie zwischen der PAN und TILT Einstellungen. Die entsprechende LED leuchtet und es erscheint zusätzlich die Anzeige im LCD Display.) GLP • German Light Production (Anleitung Version 1.1)

  • Seite 33: Reverse Dmx (Pan/Tilt Invertieren)

    Geräten invertiert werden. Dies kann z.B. hilfreich sein wenn Scanner sich gegenüber aufgebaut sind (180°) und damit nicht gleichzeitig nach rechts und links verfahren. 1. Programm Mode aktivieren (PROG Taste). GLP • German Light Production (Anleitung Version 1.1)
  • Seite 34 Zeit ange- wählt werden. 7. Mit der Page Taste wählen Sie aus, ob die Pan und Tilt Kanäle auf den ersten oder zweiten 8 DMX Kanälen liegen. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 35: Reverse Pan/Tilt Löschen

    Scanner komplett gelöscht. D.h. ein Löschen nur für PAN ist nicht möglich. 4. (Mit den Bank Up/Down Tasten wechseln Sie zwischen der PAN und TILT Einstellungen. Die entsprechende LED leuchtet und es erscheint zusätzlich die Anzeige im LCD Display.) GLP • German Light Production (Anleitung Version 1.1)

  • Seite 36: Reverse Und Assign Für Alle Scanner Löschen

    Sie den Programm Mode verlassen haben. 3.8.5 Reverse und Assign für alle Scanner löschen 1. Das Gerät muss ausgeschaltet sein. MODE Auto/Del 2. Halten Sie gleichzeitig die beiden Tasten Mode und Auto/Del gedrückt. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 37: Fade Time

    2. Die Displayanzeige erlisch automatisch nach 3 Sekunden. Die Einstellungen sind gespeichert. 3.9 MIDI Steuerung O kann MIDI Noten auf 16 Kanälen empfangen um z.B. über ein externes angeschlossenes Midi-Keyboard gesteuert zu werden. GLP • German Light Production (Anleitung Version 1.1)

  • Seite 38: Midi Kanäle Belegen

    MIDI NOTEN FUNKTION 00 - 11 Chaser 1 - 12 an/aus 12 - 19 Szene 1 - 8 an/aus 20 - 49 Auswahl Bank 1 - 30 Audiosteuerung an/aus Auto Mode an/aus Blackout an/aus GLP • German Light Production (Anleitung Version 1.1)

  • Seite 39: Speicherinhalte Sichern Und Überspielen

    FIXTURE 3 2. Halten Sie gleichzeitig die Fixture Tasten 2 und 3 sowie die Szenen Taste 2 gedrückt während Sie das Gerät wieder einschalten. SCENE BUTTON 2 Das Display blinkt und zeigt "READY". GLP • German Light Production (Anleitung Version 1.1)

  • Seite 40: Usb Anschluss Und Dessen Gebrauch

    3.10.3 USave Software zur Datensicherung über USB installieren Für die Datensicherung und/oder den Datentransfer mittels des einge- bauten USB Ports ist eine spezielle Software Namens "USave" erforderlich. Diese muss zuerst samt den dazugehörigen Gerätetreibern installiert GLP • German Light Production (Anleitung Version 1.1)

  • Seite 41: Daten Mittels Usb Memory Stick (Ustick) Speichern/Übertragen (2A)

    Ordnern auf dem Memory Stick abgespeichert werden. Es wird hierbei der gesamte Speicherinhalt des Pultes abgespeichert oder überschrieben. Die Software "USave" muss installiert sein bevor diese Daten auch noch auf den PC übertragen werden können. GLP • German Light Production (Anleitung Version 1.1)
  • Seite 42 Während der Übertragung erscheint im Display die Anzeige "dAtA" (Data). Nach Abschluss Übertragung erscheint Display die Anzeige "101" und Blackout ist aktiviert. Achtung: Es wird nicht vor dem Überspielen eines schon belegten Speicherordners gewarnt. GLP • German Light Production (Anleitung Version 1.1)
  • Seite 43 Display die Anzeige "dAtA" (Data). Nach Abschluss Übertragung erscheint Display die Anzeige "101" und Blackout ist aktiviert. Achtung: Es wird der gesamte Speicherinhalt des Pultes überschrieben! Es erfolgt hierbei keine weitere Warnung. GLP • German Light Production (Anleitung Version 1.1)
  • Seite 44 7. Format: Formatiert den Memory Stick. Achtung: Der gesamte Speicherinhalt geht dabei verloren und kann nicht wieder hergestellt werden. Achtung: Nach Auswahl der oben beschriebenen Funktionen wird keine weitere Sicherheitsabfrage eingeblendet sondern Befehl sofort ausgeführt! GLP • German Light Production (Anleitung Version 1.1)

  • Seite 45: Daten Mittels Usb Kabel (Ulink) Speichern/Übertragen (2B)

    6. Drücken Sie den Button "Receive File2 um Daten vom Controller zu empfangen. Ein Speicher Dialog fordert Sie auf einen entsprechenden Speicherort zu wählen. Ein Dateinamen kann frei gewählt werden. Der Computer ist nun bereit Daten zu empfangen. GLP • German Light Production (Anleitung Version 1.1)
  • Seite 46 Im Display des Controllers erscheint während des Transfers die Anzeige "reCe" (receive). Nach Abschluss der Datenübertragung zeigt es die Anzeige "101". Achtung: Nach Auswahl der oben beschriebenen Funktionen wird keine weitere Sicherheitsabfrage eingeblendet sondern Befehl sofort ausgeführt! GLP • German Light Production (Anleitung Version 1.1)

  • Seite 47: Technische Spezifikationen

    Audio Steuerung 2 .......... RCA Chinch Anschluss 0,1V-1,0Vp-p Nebelmaschine ................5 Pol DIN Buchse Ext. Step Controller ................DB-9 Anschluss Abmessungen ................483 x 135 x 82 mm Gewicht ......................2,2 Kg GLP • German Light Production (Anleitung Version 1.1)
  • Seite 48 SCAN OPERATOR PRO GLP • German Light Production (Anleitung Version 1.1)
