Anschlüsse

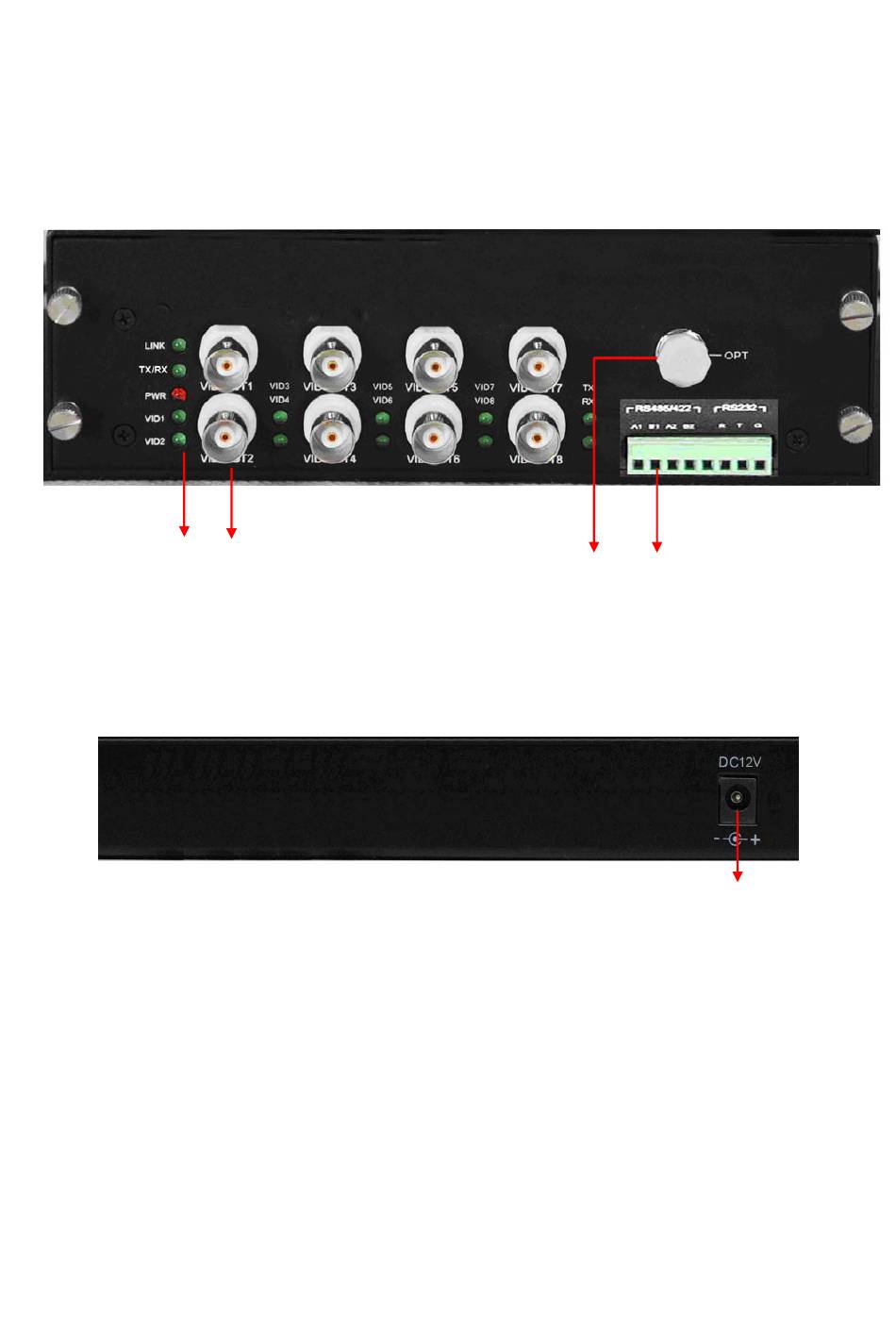

Die untenstehenden Abbildungen beschreiben die Anschlüsse, bzw. Anzeigen
des Senders und Empfängers der LWL-Übertrager Serie TC-FD8013T/R
Rückseite (Sender)
1
Vorderseite (Sender)
1:
Anzeige LEDs: LINK: LWL Anzeige
2:
VID IN 1-8: Videoeingang, BNC-Anschlüsse
3:
OPT: Lichtwellenleiteranschluss, ST
4:
Datenanschluss
5:
Spannungsversorgung: 12V DC
5
2
TX/RX: Datenanzeige
PWR: Spannungsanzeige
VID 1 – 8: Anzeige Videoeingangssignal
3
4
5
