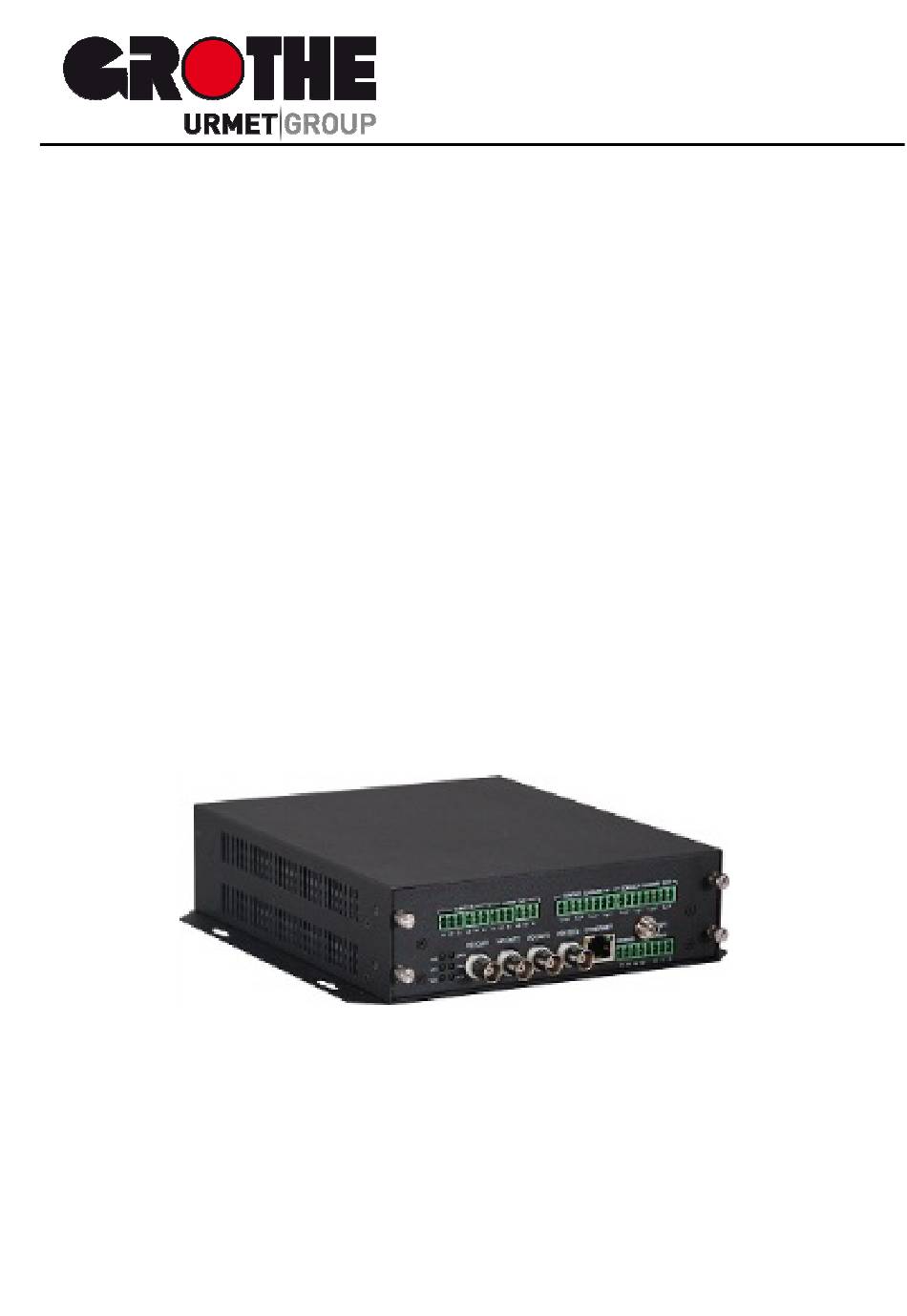

Generelle Informationen Die TC-FD4419EK4BT/R Serie unterstützt die gleichzeitige Übertragung von vier Videokanälen, vier Audiokanälen, einem Datenkanal, einem Netzwerkkanal und vier Kontaktzuständen über einen Multimode-Lichtwellenleiter. Die Module sind kompatibel zu den meisten analogen CCTV-Kamerasystemen und unterstützen RS-485 Daten-Protokolle. Die Bauweise “Plug and Play” des enders und Empfängers ermöglichen eine einfache Installation und es sind keine optischen Einstellungen an den Geräten notwendig.
ACHTUNG !!! Der Sender enthält am optischen Anschluss eine Laserdiode. Diese Diode sendet für das menschliche Auge schädliche unsichtbare, elektromagnetische Infrarotstrahlung aus! Die Strahlung von dieser Diode kann, wenn im kurzen Abstand ohne Schutz der Augen reingeschaut wird, augenblicklich die Netzhaut des Auges beschädigen. DIREKTES BETRACHTEN DER DIODE SOLLTE IMMER VERMIEDEN WERDEN!!! Verpackungsinhalt Bitte überprüfen Sie die Verpackung auf den folgenden Inhalt.
Anschlüsse Die untenstehenden Abbildungen beschreiben die Anschlüsse, bzw. Anzeigen des Senders und Empfängers der LWL-Übertrager Serie TC-FD4419EK4BT/R Rückseite (Sender) Vorderseite (Sender) LINK: Lichtleiteranzeige DATA: Datenanzeige VID IN: Videoeingang, BNC-Anschlüsse Audioschnittstelle Kontaktschnittstelle Ethernet Port: 10/100M selbstadaptierend, RJ45 Datenport: RS485/RS422/RS232 OPT: Lichtwellenleiteranschluss, ST Spannungsversorgung: 12V DC...
Seite 7
Rückseite (Empfänger) Vorderseite (Empfänger) LINK: Lichtleiteranzeige DATA: Datenanzeige VID OUT: Videoeingang, BNC-Anschlüsse Audioschnittstelle Kontaktschnittstelle Ethernet Port: 10/100M selbstadaptierend, RJ45 Datenport: RS485/RS422/RS232 OPT: Lichtwellenleiteranschluss, ST Spannungsversorgung: 12V DC...
Installation Die TC-FD4419EK4BT/R System Serie sind für die sofortige Nutzung eingestellt. Es befinden sich integrierte LEDs an den Geräten welche einen Echtzeit-Status anzeigen. Die folgende Anleitung beschreibt den typischen Installationsprozess und die Funktion der LEDs an jedem Gerät. 1. Anschluss der Videoquelle (Kamera) unter Einsatz eines Koax-Kabels (RG59) an den BNC-Videoeingang des Senders.
Es besteht die Möglichkeit, dass die Daten/Audio Funktionen, auch wenn vorher genutzt, ausgefallen sind. Sollte der Fall eintreten, bitte die Steckklemmen und deren Schraubanschlüsse an der Gehäuserückseite überprüfen. Sollte der Fehler weiterhin bestehen, kontaktieren Sie bitte den Grothe Customer Service zur weiteren Fehlerdiagnose.
Seite 12
Recht vor, den Inhalt dieser Anleitung ohne vorherige Benachrichtigung zu ändern. Die in dieser Bedienungsanleitung enthaltenen Ausführungen sind sorgfältig ausgearbeitet und überprüft worden, trotzdem übernimmt der Hersteller keinerlei Verantwortung für die Verwendung Grothe GmbH Telefon: (0 22 42) 88 90-0 Löhestraße 22...
