Grothe TC-FD8013 series Bedienungsanleitung
Multimode lwl-übertrager
Verwandte Anleitungen für Grothe TC-FD8013 series
Inhaltszusammenfassung für Grothe TC-FD8013 series

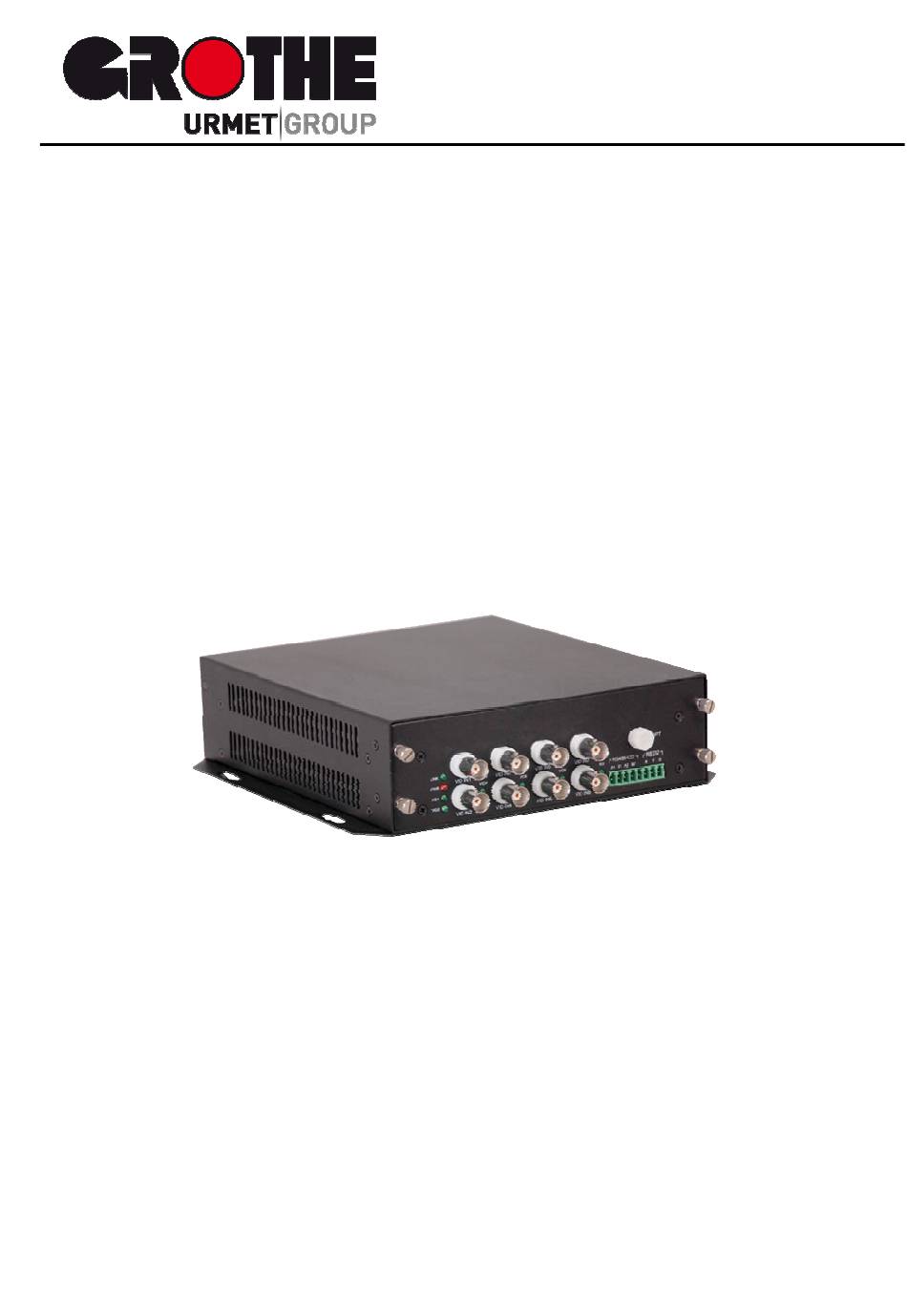

- Seite 1 Multimode LWL-Übertrager Sender/Empfänger 8x Video 1x Bi-direktional Daten Typ TC-FD8013T/R Bedienungsanleitung MV005637...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis Generelle Informationen......................2 Übertragungsfunktionen ....................2 Technische Eigenschaften .................... 2 Optische Eigenschaften ....................3 Verpackungsinhalt......................4 2.0 Anschlüsse..........................5 Installation ........................7 Anzeigelemente......................7 3.0 Fehlerbehebung ........................8... -
Seite 3: Generelle Informationen
Generelle Informationen Die TC-FD8013T/R Serie unterstützt die gleichzeitige Übertragung von vier Videokanälen über einen Multimode-Lichtwellenleiter. Die Module sind kompatibel zu den meisten analogen CCTV-Kamerasystemen und unterstützen RS-485 Daten-Protokolle. Die Bauweise “Plug and Play” des Senders und Empfängers ermöglichen eine einfache Installation und es sind keine optischen Einstellungen an den Geräten notwendig. Übertragungsfunktionen Acht-Kanäle;... -
Seite 4: Optische Eigenschaften
GENERELL Spannungsversorgung: 12V DC @ 300mA Abmessungen: 200×204×55mm MTBF： > 100,000 Stunden Betriebstemperatur: -40° bis +70° Lagertemperatur: -50° to +85° Relative Luftfeuchtigkeit: 0% bis 95% (nicht kondensierend) ANZEIGE Grün: Videosynchronisation vorhanden Grün: Datensynchronisation vorhanden Rot: Spannung Ein Wichtiger Hinweis Produkteigenschaften können ohne vorherige Ankündigung geändert werden Optische Eigenschaften *Die optische Übertragung ist begrenzt durch optische Verluste im Lichtwellenleiter und den zusätzlichen Verlusten an Steckern, Verbindungen und Patch-Panels. -
Seite 5: Verpackungsinhalt
ACHTUNG !!! Der Sender enthält am optischen Anschluss eine Laserdiode. Diese Diode sendet für das menschliche Auge schädliche unsichtbare, elektromagnetische Infrarotstrahlung aus! Die Strahlung von dieser Diode kann, wenn im kurzen Abstand ohne Schutz der Augen reingeschaut wird, augenblicklich die Netzhaut des Auges beschädigen. DIREKTES BETRACHTEN DER DIODE SOLLTE IMMER VERMIEDEN WERDEN!!! Verpackungsinhalt Bitte überprüfen Sie die Verpackung auf den folgenden Inhalt. -
Seite 6: Anschlüsse
Anschlüsse Die untenstehenden Abbildungen beschreiben die Anschlüsse, bzw. Anzeigen des Senders und Empfängers der LWL-Übertrager Serie TC-FD8013T/R Rückseite (Sender) Vorderseite (Sender) Anzeige LEDs: LINK: LWL Anzeige TX/RX: Datenanzeige PWR: Spannungsanzeige VID 1 – 8: Anzeige Videoeingangssignal VID IN 1-8: Videoeingang, BNC-Anschlüsse OPT: Lichtwellenleiteranschluss, ST Datenanschluss Spannungsversorgung: 12V DC... - Seite 7 Rückseite (Empfänger) Vorderseite (Empfänger) Anzeige LEDs: LINK: LWL Anzeige TX/RX: Datenanzeige PWR: Spannungsanzeige VID 1 – 8: Anzeige Videoeingangssignal VID IN 1-8: Videoeingang, BNC-Anschlüsse OPT: Lichtwellenleiteranschluss, ST Datenanschluss Spannungsversorgung: 12V DC...
-
Seite 8: Installation
Installation Die TC-FD8013T/R System Serie sind für die sofortige Nutzung eingestellt. Es befinden sich integrierte LEDs an den Geräten welche einen Echtzeit-Status anzeigen. Die folgende Anleitung beschreibt den typischen Installationsprozess und die Funktion der LEDs an jedem Gerät. 1. Anschluss der Videoquelle (Kamera) unter Einsatz eines Koax-Kabels (RG59) an den BNC-Videoeingang des Senders. -
Seite 9: Fehlerbehebung
Videosignal am Sender, nicht mehr grün leuchten ist davon auszugehen, dass der Lichtwellenleiter gebrochen oder eine zu hohe Dämpfung aufweist. Bitte sicherstellen, dass der Sender und Empfänger nicht genutzt werden, wenn beide sich gegenüber stehen! Funktioniert das System weiterhin nicht ordnungsgemäß, kontaktieren Sie bitte den Grothe Customer Service zur weiteren Fehlerdiagnose. - Seite 12 Recht vor, den Inhalt dieser Anleitung ohne vorherige Benachrichtigung zu ändern. Die in dieser Bedienungsanleitung enthaltenen Ausführungen sind sorgfältig ausgearbeitet und überprüft worden, trotzdem übernimmt der Hersteller keinerlei Verantwortung für die Verwendung Grothe GmbH Telefon: (0 22 42) 88 90-0 Löhestraße 22...
