6. EINSTELLUNG UND PROGRAMMIERUNG
Drehkopf 2
Drehkopf 1

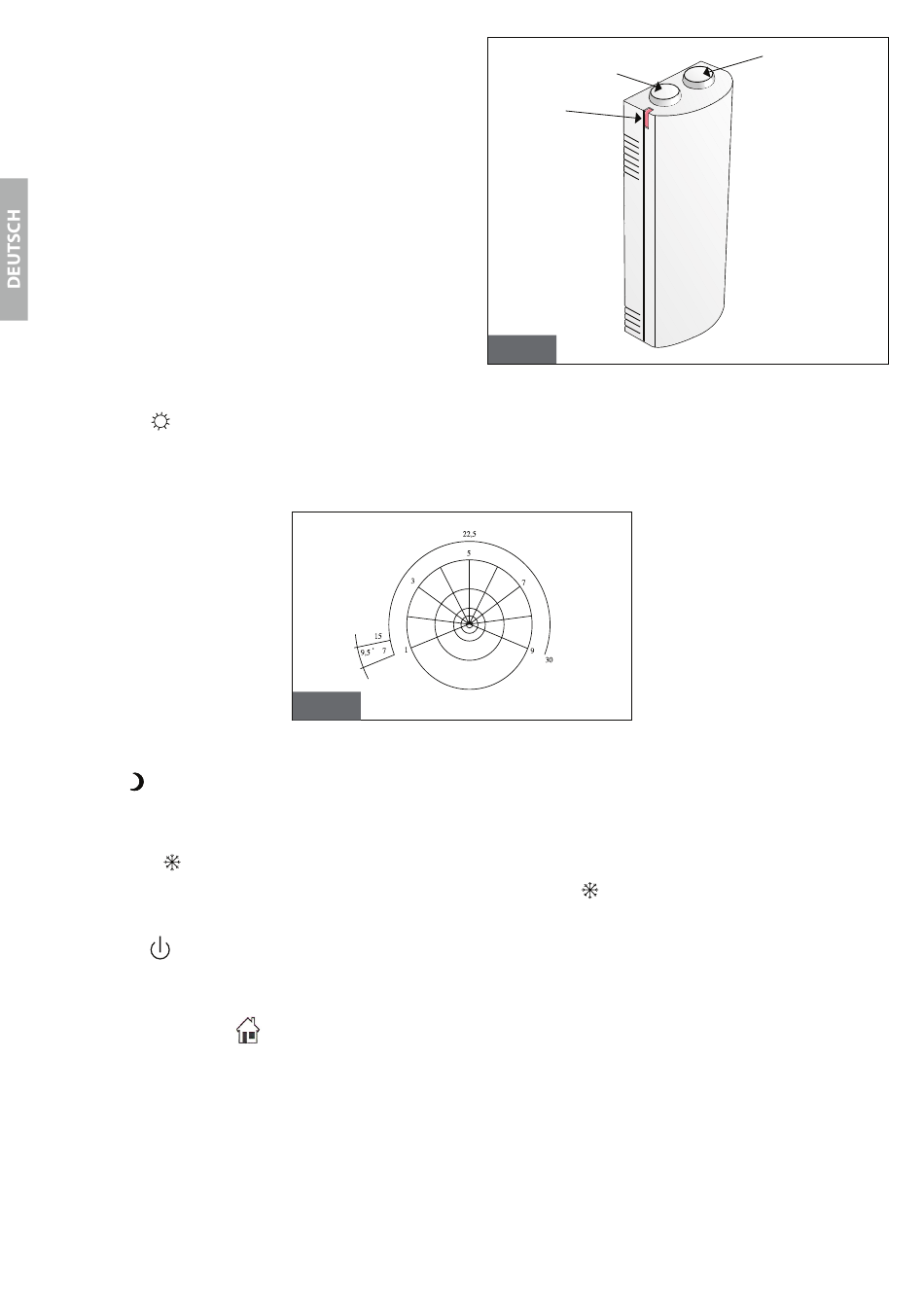

Das elektronische Gehäuse an der Seite des Heizkörpers ist mit zwei
Einstellknöpfen ausgestattet (siehe Abb. 2). Das Gerät verfügt über 5
LED
Funktionen oder Betriebsmodis: Komfort, Nachtreduzierung, Frostschutz,
Steuerdraht (nur für den französischen Markt bestimmte Geräte), Stand-by.
Beim Einschalten erfolgt die Wahl des Betriebsmodus über den Drehknopf
1: bei sich Betrieb befindlichem Heizkörper ist der in der Umhüllung
enthaltene Heizstab eingeschaltet und die LED leuchtet rot. Grün wird die
LED, wenn der Heizstab nicht elektrisch versorgt wird.
Über den Drehknopf 2 kann die eingestellte Raumtemperatur geändert
werden.
Abb. 2
Komfort-Modus
Ist die normale Betriebsart des Heizkörpers für die Aufrechterhaltung der Raumtemperatur auf dem eingegebenen Wert. Die eingestellte
Temperatur hängt von der Position des Drehknopfs 2 für die Temperatureinstellung ab.
Die Übereinstimmung zwischen eingestellter Temperatur und den am Drehknopf angegebenen Nummern ist circa folgende:
Abb. 3
Mit einem Verstellwinkel zwischen 0° und 9,5° beträgt die eingestellte Temperatur circa 7 °C.
Nachtmodus:
Bei auf sich in dieser Position befindlichen Modusdrehknopf wird die Temperatur auf 3,5 °C unter die aktuell über den Temperaturdrehknopf
eingestellte Temperatur gesetzt.
Frostschutz-Modus:
Nach Wahl dieses Modus wird die Temperatur auf 7 °C eingestellt. Den Knauf 1 in die Position
bringen und langsam den Knauf 2 langsam
gegen den Uhrzeigersinn bis aus Anschlag drehen. Die LED bleibt auch bei aktivem Heizstab grün.
Stand-by-Modus:
Befindet sich der Modusdrehknopf in dieser Position, ist der Heizkörper ausgeschaltet. Die LED ist erloschen. Achtung: In dieser Position wird der
Heizkörper auf jeden Fall noch gespeist.
Fil-Pilote-Modus (Steuerdraht):
Hierbei handelt es sich um den Modus, in dem der Heizkörper über eine Fernbedienung gesteuert werden kann.
Die Temperatureinstellung hängt von den Steuerungen des Fil-Pilote und der Position des Potentiometers der Temperaturen ab.
Dieser Modus ist aktiv nur für den französischen Markt bestimmte Geräte.
18
