Steckermontage; Wartung; Abbildungen Abbildung 1: Steckermontage - Thies Compact Bedienungsanleitung

6 Steckermontage

Gilt nur für Geräte mit Anschlussart „Stecker".
Kupplungsdose 211194 (Binder, Serie 432), EMV mit Schirmring
1. Stecker-Teile auf Kabel auffädeln
2. Kabel abisolieren und Schirm
aufweiten
3. Schirmklemmring montieren
4. Litze anlöten, Distanzhülse
überschnappen
5. Überstehenden Schirm abschneiden
6. Übrige Teile gemäß Darstellung
montieren

7 Wartung

Bei sachgemäßer Montage arbeitet das Gerät wartungsfrei. Starke Umweltverschmutzung können
beim Windgeber zum Verstopfen des Schlitzes zwischen den rotierenden und feststehenden Teilen
führen. Dieser Schlitz muss stets sauber gehalten werden.

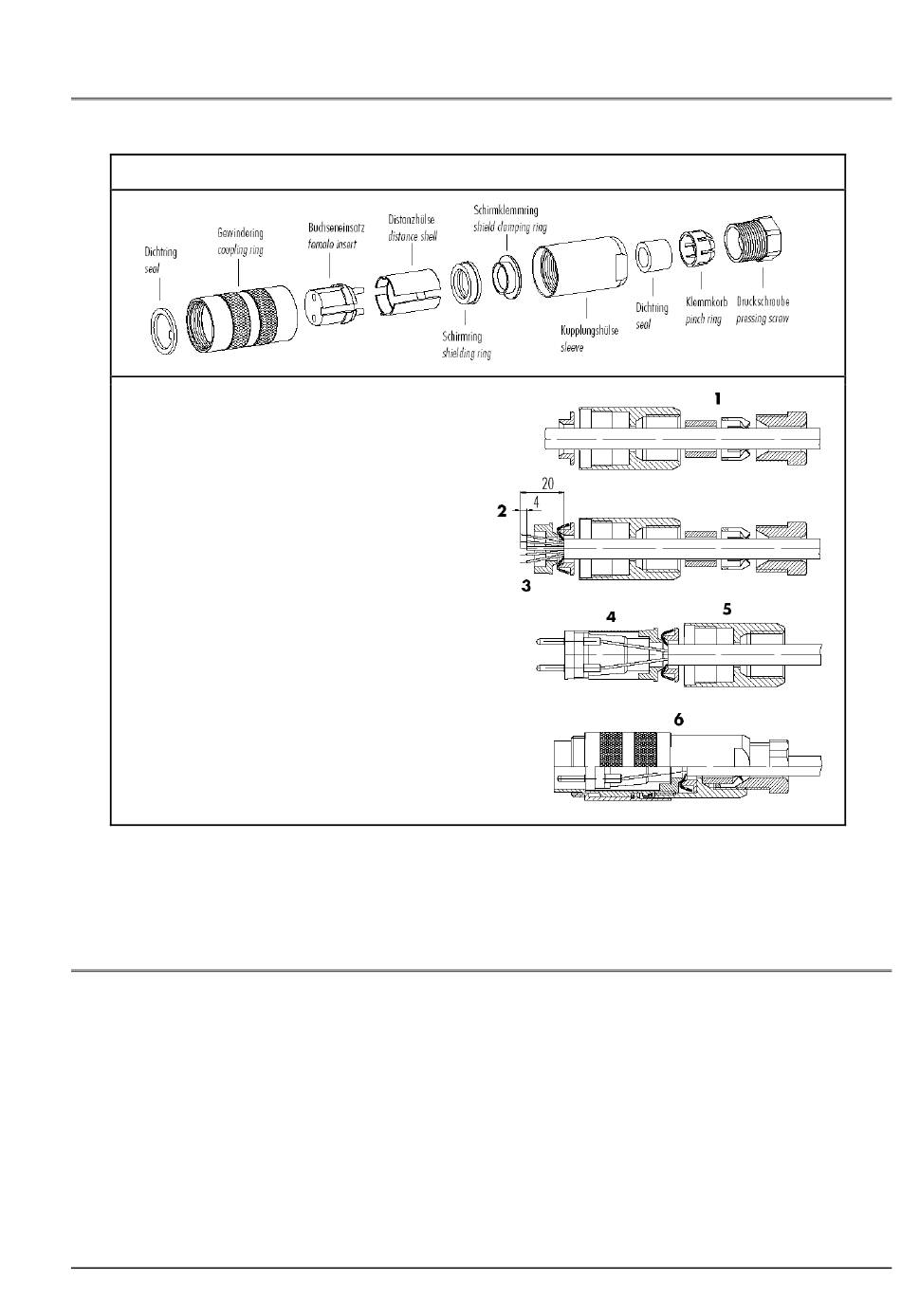

Abbildung 1: Steckermontage
