JC-114N (MH-DR103)
AEROSOL AD ULTRASUONI
PRINCIPIO DI FUNZIONAMENTO
Il trasduttore di cui è provvisto il Nebulizzatore ad Ultrasuoni Joycare, produce delle onde sonore ad alta frequenza
(ultrasoniche), in grado di attivare le molecole liquide, tramutando il medicinale in un finissimo vapore. Grazie alla
ventola installata nell'apparecchio, questo vapore dirige il farmaco nelle vie respiratorie dell'utilizzatore.
PERCHÉ UTILIZZARE IL NEBULIZZATORE AD ULTRASUONI
• Difficoltà respiratorie causate dalla polvere e dal polline • Leggera raucedine e secchezza della gola a causa di
eccessivo inquinamento dell'aria • Raffreddore
BENEFICI DELL'AEROSOLTERAPIA
L'aerosolterapia è un ottimo rimedio per la cura di disturbi a livello polmonare, tracheiti, asma, bronchiti, sinusiti.
Rivolgetevi al vostro medico di fiducia per la somministrazione del farmaco e i tempi di terapia.
CONTROLLO FLUSSO
Premere il pulsante per variare l'intensità di erogazione di vapore.
• Alta erogazione: il led del prodotto è di colore blu chiaro; la nebulizzazione avviene in 13 ± 2 minuti al massimo.
• Bassa erogazione: il led del prodotto è di colore giallo chiaro; la nebulizzazione avviene in 26 ± 2 minuti al
massimo.
• Off: il led è spento.
COMPONENTI
AVVERTENZE IMPORTANTI
Questo è un dispositivo medico per uso domestico e quindi deve essere utilizzato dietro prescrizione medica. Deve
essere impiegato secondo le istruzioni riportate dal presente manuale ed è importante che l'utilizzatore legga e
comprenda le informazioni per l'uso e la manutenzione dell'apparecchio.

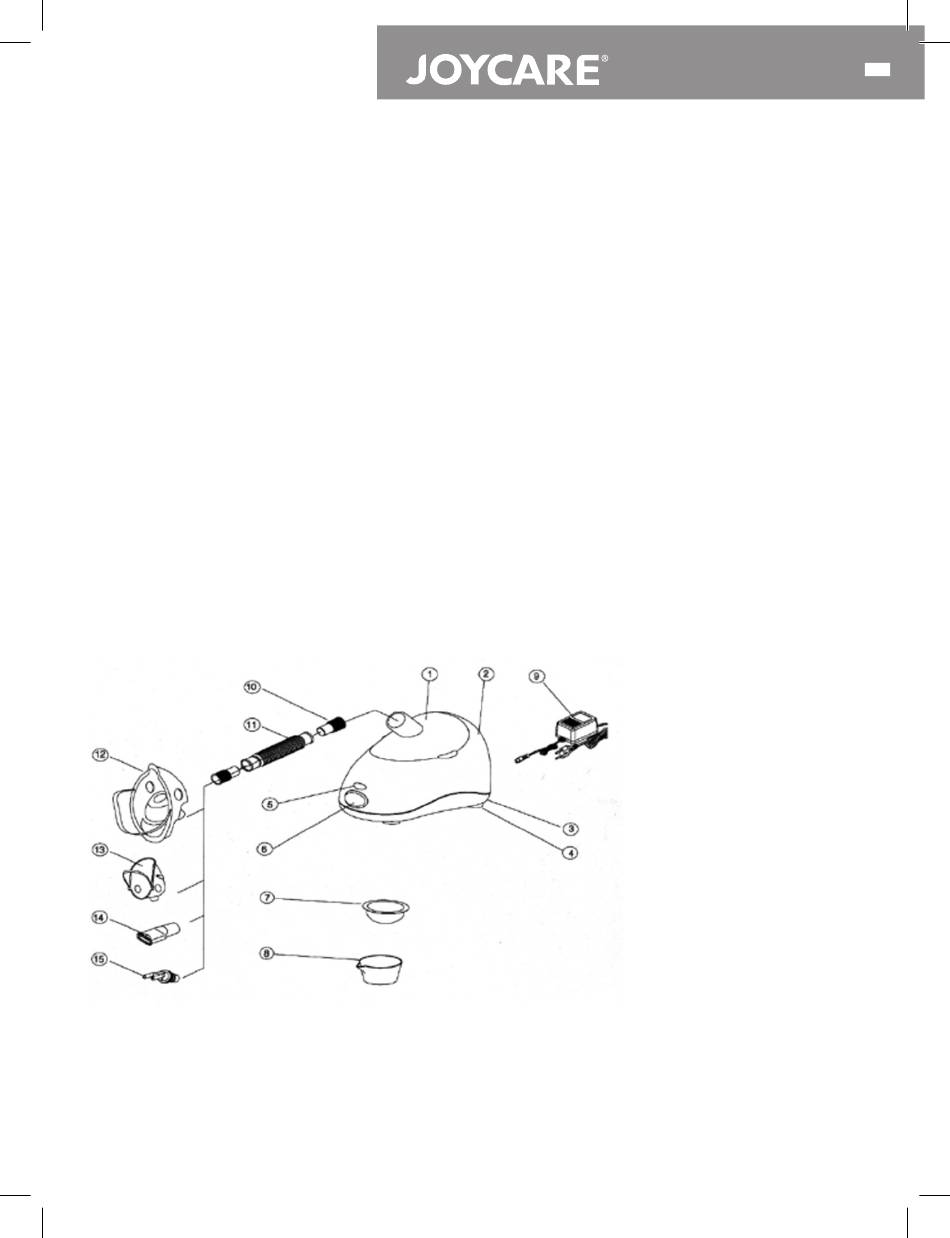

Parti e accessori
1. Coperchio ventola
2.Unità principale
3. Base
4. Piedini in gomma
5. LED indicatore flusso
6. Pulsante di accensione
7. Ampollina portamedicinale
8.Misurino
9. Adattatore AC/DC
10. Connettore
11.Tubo di raccordo
12.Maschera per adulti
13.Maschera pediatrica
14. Boccaglio
15. Forcella nasale
1
