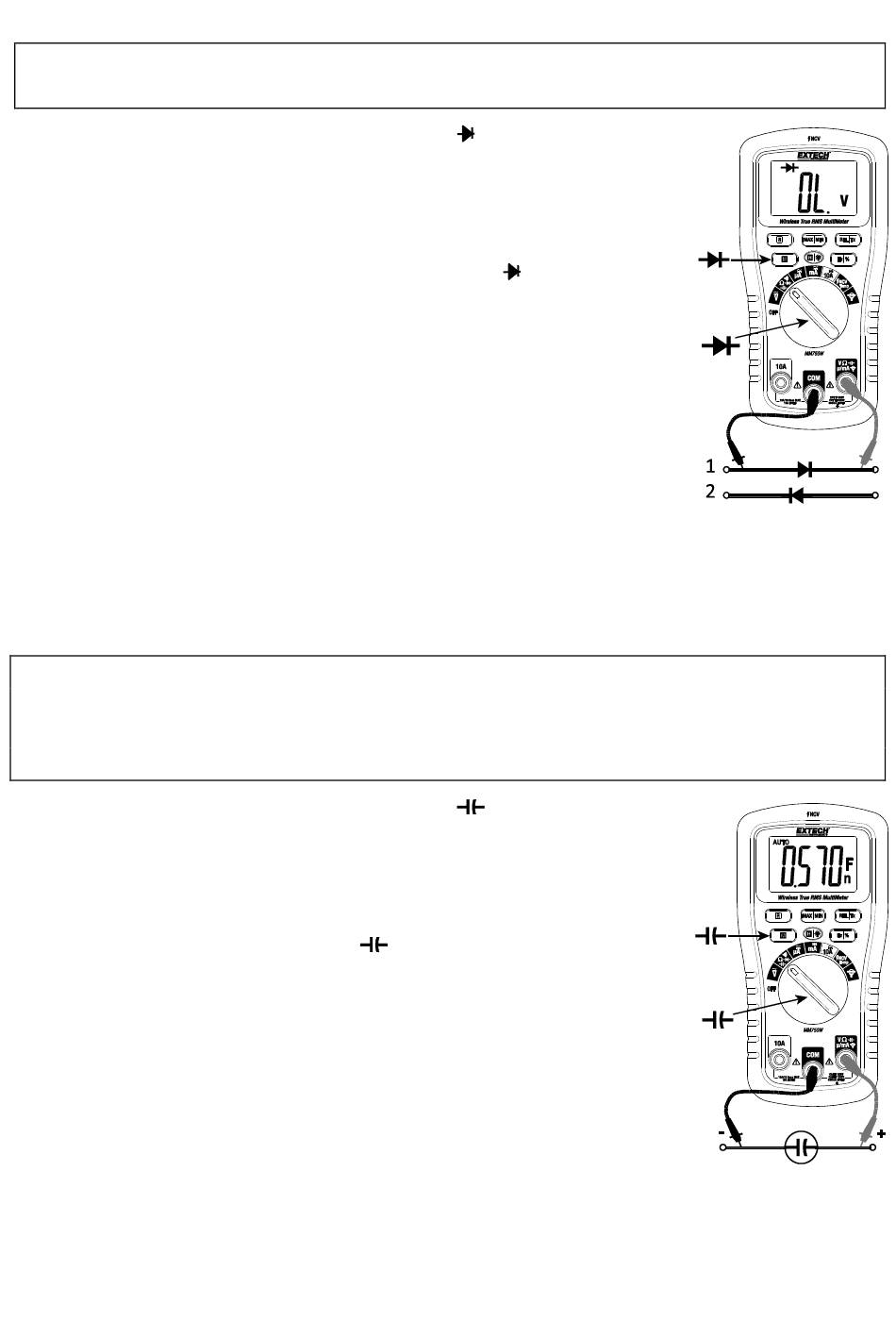

PRÜFUNG VON DIODEN
WARNUNG: Messen Sie Dioden niemals mit einer anliegenden Spannung, um einen
elektrischen Schlag zu vermeiden.
1. Drehen Sie den Funktionsschalter in die
2. Stecken Sie den schwarzen Bananenstecker der Prüfleitung in
die negative (COM) Buchse und den roten Bananenstecker der
Prüfleitung in die positive (V) Buchse.
3. Drücken Sie den M-Knopf zum Anzeigen von
Display.
4. Fahren Sie mit der Spitze des Messfühlers über die Dioden, die
geprüft werden sollen. Die Durchlassspannung zeigt in der
Regel '0.400 bis 0.700V'an. Die Sperrspannung zeigt 'OL' an.
Kurzgeschlossene Geräte zeigen bei '0V' an und ein offenes
Gerät zeigt 'OL' an in beiden Polaritäten.
MESSUNG DER KAPAZITÄT
WARNUNG: Trennen Sie die Stromquelle von der zu testenden Einheit und entladen
Sie sämtliche Kondensatoren vor dem Durchführen von Durchgangsmessungen, um
einen elektrischen Schlag zu vermeiden. Entfernen Sie die Batterien und stecken Sie
die Netzkabel aus.
1. Drehen Sie den Funktionsschalter in die
2. Stecken Sie den schwarzen Bananenstecker der Prüfleitung in
die negative COM-Buchse. Stecken Sie den roten
Bananenstecker der Prüfleitung in die positive Buchse.
3. Drücken Sie den M-Knopf, um
anzuzeigen.
4. Drücken Sie kurz den REL-Knopf, um den Streuwiderstand zu
löschen.
5. Fahren Sie mit der Spitze des Messfühlers über die
Schaltungen oder Teile, die geprüft werden sollen.
6. Lesen Sie die Kapazität auf dem Display ab. Beachten Sie, dass
größere Kondensatoren einige Zeit brauchen, bevor sie sich stabilisieren.
-Position.
und V auf dem
-Position.
auf dem Bildschirm
16
MM750W-de-DE_v1.1 12/18
