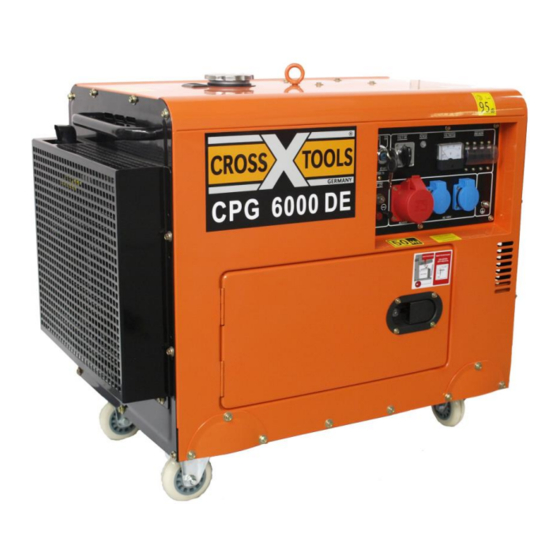

Cross Tools CPG 6000 DE Original-Gebrauchsanweisung
Inhaltsverzeichnis
Originalgebrauchsanweisung
Liebe Kundin, lieber Kunde,
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von CROSS TOOLS!
Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse
entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Werkzeugtechnik und unter
Verwendung zuverlässigster elektrischer bzw. elektronischer und mechanischer Bauteile, so dass eine hohe Qua-
lität und lange Lebensdauer Ihres neuen Produkts gewährleistet sind.
Damit Sie alle technischen Vorzüge nutzen können, lesen Sie bitte die Gebrauchsanweisung sorgfältig durch. Er-
läuternde Abbildungen bezüglich der Warnhinweise befinden sich unter Punkt 4. der Gebrauchsanweisung.
Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.
WICHTIG!
Beim Benutzen von Geräten müssen Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schä-
den zu verhindern. Lesen Sie diese Bedienungsanleitung deshalb sorgfältig durch. Bewahren Sie diese gut auf,
damit Ihnen die Informationen jederzeit zur Verfügung stehen.
Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicher-
heitshinweise bitte mit aus. T.I.P. Technische Industrie Produkte GmbH übernimmt keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung und den darin enthaltenen Sicherheitshinweisen entstehen.
Inhaltsverzeichnis
1.
Gerätebeschreibung ...................................................................................................................................... 1
2.
Lieferumfang .................................................................................................................................................. 2
3.
Technische Daten .......................................................................................................................................... 2
4.
Sicherheitshinweise ....................................................................................................................................... 3
5.
Inbetriebnahme .............................................................................................................................................. 8
6.
Wartung und Reinigung ............................................................................................................................... 12
7.
Transport und Lagerung............................................................................................................................... 15
8.
Winterbetrieb ................................................................................................................................................ 15
9.
Fehlersuche ................................................................................................................................................. 16
10.
Garantie ....................................................................................................................................................... 16
11.
Bestellung von Ersatzteilen .......................................................................................................................... 17
12.
Service ......................................................................................................................................................... 17

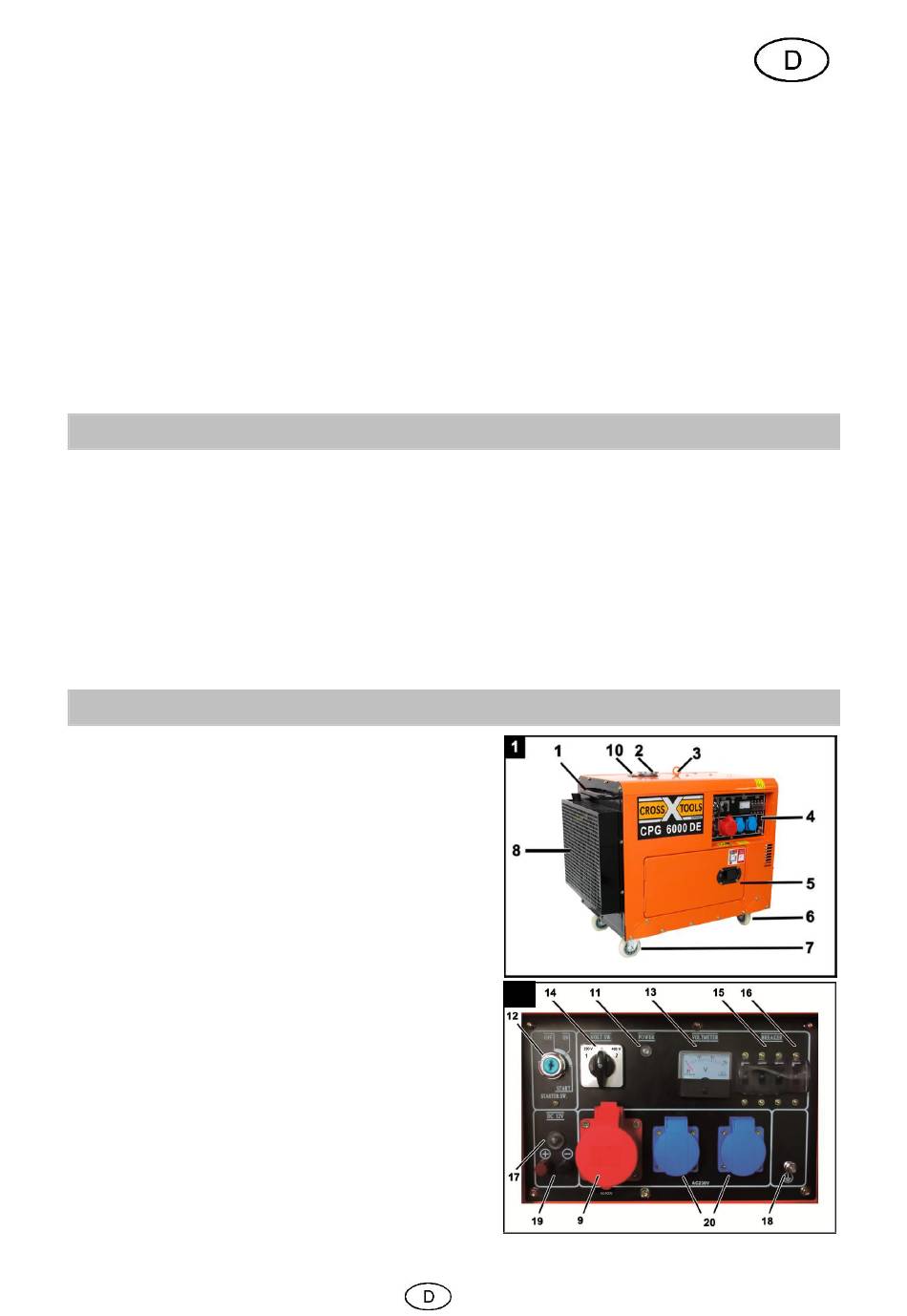

1. Gerätebeschreibung
1.
Transportgriff
2.
Tankdeckel
3.
Transporthaken
4.
Armaturen
5.
Motorklappe
6.
Lenkrollen
7.
Laufrollen
8.
Auspuffschutzgitter
9.
Steckdose 400V (CEE 16)
10. Tankanzeige
11. Powerleuchte
12. Zündschloss
13. Voltmeter
14. Haupt- / Umschalter 230V~ / 400V~
15. Sicherungselement 3polig (400V)
16. Sicherung 1 polig (230V)
17. Sicherung 1polig (12V)
18. Erdungsanschluss
19. 12V Anschluss
20. Steckdose 230V (Schuko)
2
1
Inhaltsverzeichnis
Verwandte Anleitungen für Cross Tools CPG 6000 DE
Inhaltszusammenfassung für Cross Tools CPG 6000 DE
-
Seite 1: Inhaltsverzeichnis
Originalgebrauchsanweisung Liebe Kundin, lieber Kunde, Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von CROSS TOOLS! Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Werkzeugtechnik und unter Verwendung zuverlässigster elektrischer bzw. -
Seite 2: Lieferumfang
Je nach Anwendungszweck kann weiteres Zubehör erforderlich sein. Hinweis: Heben Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Entsorgen Sie Verpa- ckungsmaterialien umweltgerecht. 3. Technische Daten Modell CPG 6000 DE Schutzklasse IP23M Dauerleistung P (kW) 4,2 kW... -
Seite 3: Sicherheitshinweise
Originalgebrauchsanweisung Einflussfaktoren auf den aktuellen Immissionspegel der Arbeitskraft schließen die Eigenschaften des Arbeitsrau- mes, andere Geräuschquellen, etc., wie z.B. die Anzahl der Maschinen und anderer angrenzender Prozesse und die Zeitspanne, die ein Bediener dem Lärm ausgesetzt ist. Ebenfalls kann der zuverlässige Immissionspegel von Land zu Land abweichen. -
Seite 4: Warn- Und Hinweisaufkleber
Originalgebrauchsanweisung 4.1. Warn- und Hinweisaufkleber Abbildung Erklärung VORSICHT! Verbrennungsgefahr durch heißen Auspuff Bitte Hinweisschild beachten. Bitte Hinweisschild beachten. Garantierter Schallleistungspegel in dB(A) Bitte Hinweisschild beachten. Die Wechselstromanschlüsse verfügen über eine Frequenz von 50 Hz. Bitte Hinweisschild beachten. Nur Diesel Kraftstoff benutzen Alle Flüssigkeiten müssen vor dem Versand entleert werden. - Seite 5 Originalgebrauchsanweisung Abbildung Erklärung Triebstoffhahn-Position waagrecht: Geschlossen (OFF). Treibstoffhahn-Position senkrecht: Geöffnet (ON). Hier befindet sich die Öleinfüllöffnung. Bis zum dargestellten Niveau einfüllen. Tankfüllstandniveau: Bei max.: voll Bei min.: leer Bitte Hinweisschild beachten. Auf diesem Motorschild befinden sich Motornummer und weitere Angaben. Bitte notieren Sie die Daten dieses Schildes, damit sie auch bei Verlust oder Beschädigung noch vorhanden sind.
-
Seite 6: Arbeitsplatzsicherheit
Originalgebrauchsanweisung Abbildung Erklärung Leistung Verbrennungsmotor: 6,3 kW Das Gerät verfügt über eine elektronische Steuerung Dauerleistung Stromerzeuger: 4,2 kW Nennstrom Stromerzeuger: 7,5 A Das Gerät verfügt über Steckdosen mit einer Spannung von 12V 230V und 380V und einer Frequenz von 50 Hz. Schutzart des Gerätes: IP23M Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehen Recycling-Stellen abgege-... -
Seite 7: Sicherheit Bei Der Nutzung Von Verbrennungsmotoren
Gerät ausgelegt sind. Beim Ersetzen dieser Schalter muss ein identischer Schalter benutzt werden, um einem elektrischen Schlag vorzubeugen. 4.6. Bestimmungsgemäße Verwendung des CPG 6000 DE Der Generator ist für den Betrieb von herkömmlichen elektrischen Verbrauchern wie z.B. Lichterketten, elektri- schen Handwerkzeugen (Bohrmaschinen, elektrischen Kettensägen, Kompressoren) bestimmt. -
Seite 8: Risiken Und Vorbeugungsmöglichkeit
Generators zu vermeiden. 5. Inbetriebnahme Nehmen Sie den CPG 6000 DE aus der Verpackung und stellen Sie diesen an den vorgesehenen Aufstellungs- ort. Die Maschine muss waagrecht aufgestellt sein. Entfernen Sie Schmutz und Staub, damit die Luftkühlung des Generators keine Fremdkörper ansaugen kann. -
Seite 9: Starten Des Motors
Originalgebrauchsanweisung geführten Viskositäten können verwendet werden, wenn die Durchschnittstemperatur im Anwendungsgebiet im aufgeführten Bereich liegt. 1. Öffnen Sie bitte die Motorklappe um das Motoröl zu kontrollieren. (Abb.1 Nr.5) 2. Öffnen Sie dann die Öleinfüllschraube (Abb. 6) und füllen Motoröl ein. Füllen Sie Öl bis zur oberen Markierung des Messstabes ein. Kontrolle des Ölstandes 1. - Seite 10 Originalgebrauchsanweisung Trennen Sie jegliche Verbraucher vom Stroman- schluss (.9, 19 & 20) und schalten Sie den Zünd- schlüssel (12) auf „OFF“ (siehe Abb 2 und 11). 2. Öffnen Sie die Motorklappe (Abb.1 Nr.5). Stellen Sie den Treibstoffhahn am Kraftstofffilter auf „offen“ ("ON"). Bitte beachten Sie Abb. 12. 3.
-
Seite 11: Abstellen Des Motors
Originalgebrauchsanweisung 7. Stecken Sie den Stecker des Verbrauchers in die entsprechende Steckdose des Stromerzeugers. Schalten Sie den Schutzschalter ein. Im Anschluss die Verbraucher nacheinander einschalten. Der 12V-Ausgang des Generators ist kein spannungsgeregelter Anschluss und somit nicht zum Laden von Batterien geeignet. Die eingebaute Batterie darf nicht mit dem 12 V-Anschluss des Stromerzeugers ver- bunden werden da sie separat über eine Lichtmaschine geladen wird. -
Seite 12: Wartung Und Reinigung
Originalgebrauchsanweisung Verhältnis Leistungsaufnahme Wirkleistung zu Verbraucher Anlaufleistung Nennleistung Anlaufleistung Nennleistung Wirkleistung Glühlampe 100 W 100 W 100 W Leuchtstoffröhre x1,5 60 W 40 W 40 W Kühlschrank x3 – 5 900 – 1500 W 600 W 300 W Ventilator Nennleistung: Als Nennleistung wird die vom Hersteller angegebene Leistung eines elektrischen Verbrauchers bezeichnet, die dieser aufnehmen können. -
Seite 13: Wartungsintervalle
Originalgebrauchsanweisung 6.1. Wartungsintervalle Wartungsintervall Durchzuführen, je nachdem Nach dem welches Kriterium eher Alle 3 Monate Alle 6 Monate Alle 12 Monate Täglich ersten Monat eintritt. (Zeitraum oder oder 50 h oder 100 h oder 300 h oder 20 h Betriebsstunden) Element Kontrolle (siehe 6.1.) ●... -
Seite 14: Wartung Des Kraftstofffilters
Originalgebrauchsanweisung 1. Lösen Sie die vier Schrauben vom Deckel der Seitlich am Generator angebracht ist. Wenn Sie den Deckel Entfernt haben, sehen Sie schon das Luftfiltergehäuse. 2. Schrauben und nehmen Sie die Luftfilterabdeckung ab, danach können Sie den Luftfilter aus dem Gehäuse entnehmen. 3. -
Seite 15: Wartung Der Batterie
Originalgebrauchsanweisung 6.5. Wartung der Batterie Laden und kontrollieren Sie die Batterie grundsätzlich im ausgebauten Zustand. Entfernen Sie die Anschlusska- bel und isolieren Sie die Kontakte sorgfältig um einen Kurzschluss zu vermeiden. Sollte Sie den Generator für einen längeren Zeitraum nicht in Betrieb nehmen, entfernen Sie die Batterie und be- wahren Sie diese an einem sicheren und trockenen Ort auf. -
Seite 16: Fehlersuche
Originalgebrauchsanweisung 9. Fehlersuche Motor startet nicht: Kein Strom an den Anschlüssen: 10. Garantie T.I.P. garantiert dem privaten Endkunden (im Folgenden „Kunde“), nicht hingegen dem gewerblichen Nutzer, nach Maßgabe der nachfolgenden Bestimmungen, dass das vom Kunden innerhalb der Bundesrepublik Deutsch- land gekaufte Gerät innerhalb eines Zeitraums von 2 Jahren frei von Material- oder Verarbeitungsfehlern sein wird. -
Seite 17: Bestellung Von Ersatzteilen
Originalgebrauchsanweisung II. Ansprüche aus dieser Garantie bestehen nur, wenn das Produkt keine Schäden oder Verschleißerscheinungen aufweist, die durch eine von der normalen Bestimmung oder Vorgaben der Gebrauchsanweisung von T.I.P. ab- weichende Benutzung verursacht worden sind. Keine Garantie besteht insbesondere: Bei unsachgemäßer Behandlung und bei eigenen Veränderungen am Gerät Bei mechanischer Beschädigung des Gerätes von außen und Transportschäden Bei üblicher Abnutzung von Verschleißteilen Bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind... - Seite 18 Originalgebrauchsanweisung Entsorgung und Wiederverwertung der Verpackung Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Gesetz zur Neuregelung der abfallrechtlichen Produktverantwortung für Batterien und Akkumulatoren Bei den meisten Elektro-Geräten gehören Batterien zum Lieferumfang.
