INSTALLATIONSANLEITUNGEN
BEDIENUNGSANLEITUNGEN
COOL / DRY / FAN

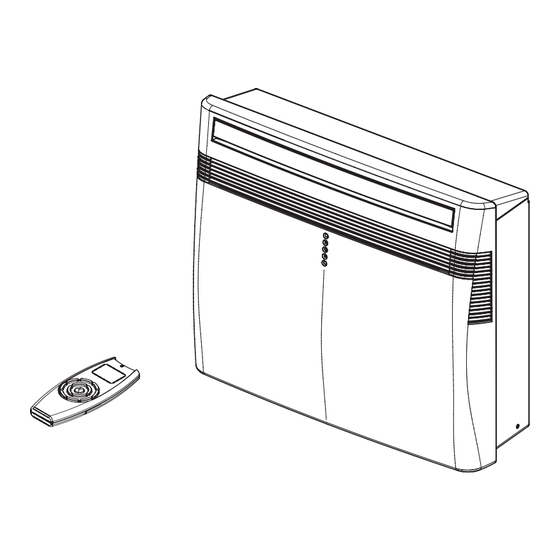

ARGO 245C
ARGO 3SC
Air conditioner • Climatizzatore d'aria • Climatiseur
Klimagerät • Acondicionador de aire
Aparelho de ar condicionado • K K l l i i m m a a t t i i o o t t i i k k o o v v
37.4252.026.1
COOL / DRY / HEAT / FAN
ARGO 235H
ARGO 3HP
03/2007
D
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Argoclima ARGO 235H
Inhaltszusammenfassung für Argoclima ARGO 235H
- Seite 1 INSTALLATIONSANLEITUNGEN BEDIENUNGSANLEITUNGEN COOL / DRY / HEAT / FAN COOL / DRY / FAN ARGO 235H ARGO 245C ARGO 3HP ARGO 3SC Air conditioner • Climatizzatore d’aria • Climatiseur Klimagerät • Acondicionador de aire Aparelho de ar condicionado • K K l l i i m m a a t t i i o o t t i i k k o o v v 37.4252.026.1...
-
Seite 2: Informationen Über Das Produkt
A-ARGO 374252026.0 15/03/2007 8:51 Pagina 44 INHALTSVERZEICHNIS DAS PRODUKT H I N W E I S F Ü R D I E ANZEIGEN KORREKTE ENTSORGUNG D E S P R O D U K T S MITGELIEFERTES ZUBEHÖR ÜBEREINSTIMMUNG MIT AUFSTELLUNG DER EUROPÄISCHEN RICHTLINIE 2002/96/EG... -
Seite 3: Das Produkt
A-ARGO 374252026.0 15/03/2007 8:51 Pagina 45 DAS PRODUKT 1. Fernbedienung mit infrarot-Signalen 2. Anzeigen 3. Luftzufuhr Klappe 4. Seitenluftansauggrille 5. Stirnluftansauggrill 6. Luftfilter 7. Stromkabel mit Stecker 8. Zuluft Öffnung 9. Abluft Ventilator 10. Aufhängetafel 11. Dienstkondenswasserflußrohr 12. Kondenswasserflußrohr (wärmepumpe Modelle) Wärmepumpe Modelle Nur Kühlung Modelle ANZEIGEN... -
Seite 4: Mitgeliefertes Zubehör
A-ARGO 374252026.0 15/03/2007 8:51 Pagina 46 MITGELIEFERTES ZUBEHÖR 1. PLASTIKROHR (N°1) 2. AUSSENGITTER (N°2) 3. INNERE GITTER (N°2) 4. FEDER (N°2) 5. SCHABLONE (N°1) 6. DÜBEL + SCHRAUBEN (N°15) 7. FERNBEDIENUNG (N°1) 8. BATTERIE FÜR FERNBEDIENUNG (N°2.) AUFSTELLUNG Die Aufstellung soll von einem Fachtechniker durchgeführt werden, indem die Aufstellungsanweisungen befolgen. - Seite 5 A-ARGO 374252026.0 15/03/2007 8:51 Pagina 47 - Legen Sie das mitgelieferte Plastikrohr in die zwei Lochen ein ; schneiden Sie das Rohr am richtigen Längenmaß: es ist nötig die Dicke der Wand zu messen und 70 mm zu abziehen. INNEREN AUSSEN - Befestigen Sie die zwei innere Gitter und die zwei Aussengitter (mit die Lamellen nach unten), indem Sie...
- Seite 6 A-ARGO 374252026.0 15/03/2007 8:51 Pagina 48 HINWEIS: Die mitgelieferte Plastikröhre sind für Wände Plastikröhre ø 160mm der Dicke bis zu 50 cm geeignet; auf besonderen Fälle Isolation (z.B. die Aufstellung in einer Bodenkammer) könnte es nötig sein, längere Röhre zu benutzen. Die Begrenzung der Länge ist 2 m.
- Seite 7 A-ARGO 374252026.0 15/03/2007 8:51 Pagina 49 VOR INBETRIEBNAHME Überprüfen Sie, daß die einphasige Nennspannung am Anwendungsort 220/240V ~ 50Hz ist. Vergewissern Sie sich, daß die elektrische Anlage einen eingemessene Betriebsstrom liefern kann, außer jenem der normalerweise von den anderen Geräten (z.B. Haushaltgeräte, Beleuchtungen) verbraucht wird. Sehen die Bedarfsspitze auf dem Datenschild vom Klimagerät.
-
Seite 8: Benutzung Der Fernbedienung
A-ARGO 374252026.0 15/03/2007 8:51 Pagina 50 BENUTZUNG DER FERNBEDIENUNG ANMERKUNG Die Fernbedienung überträgt bei jedem Tastendruck EINSETZEN DER BATTERIEN und automatisch alle 5 Minuten ein Signal mit der Die Abdeckung auf der Rückseite der Direktübertragung Raumtemperatur. Wenn das Gerät aus irgendeinem entfernen steuern und überprüfend, dafl... - Seite 9 A-ARGO 374252026.0 15/03/2007 8:51 Pagina 51 FERNBEDIENUNG ANZEIGE Zeigt Informationen an, wenn die Fernbedienung in Betrieb ist. Es zeigt an, dass die Klimaanlage in der Betriebsart I FEEL funktioniert (der Betriebsweise Fernbedienungssensor ist eingeschaltet) Raumtemperatur Automatik Datenverkehrsbestatigung Kuhlung oder Fernbedienung Sperre Heitzung Zeigt die Timer Typen Entfeuchtung...
-
Seite 10: Einstellung Der Uhr
A-ARGO 374252026.0 15/03/2007 8:51 Pagina 52 EINSTELLUNG DER UHR BETRIEB UND LEISTUNG EINES SYSTEMS IN WÄRMEPUMPEN-AUSFÜHRUNG 1. Die Taste SEL TYPE dreimal drücken. Die Stundenangabe beginnt zu blinken. Ein Klimagerät in Wärmepumpen-Ausführung heizt den 2. Die Taste SET H solange drücken, bis die gewünschte Stun- Raum, indem es der Außenluft Wärme entzieht. -
Seite 11: Wahl Der Ventilator-Geschwindigkeit Automatik
A-ARGO 374252026.0 15/03/2007 8:51 Pagina 53 NACHT-PROGRAMM ANMERKUNG Wählen Sie die Funktion "Entfeuchtung", wenn Sie die Das Nacht-Programm dient zum Energiesparen. Raumluftfeuchte senken wollen. 1. Die Taste MODE drücken, um Kühlung, Entfeuchtung Wenn die Funktion "Entfeuchtung" gewählt wird, läuft oder Heizung einzustellen. der Ventilator mit automatisch Geschwindigkeit 2. -
Seite 12: Zeitschaltuhr - Einstellung
A-ARGO 374252026.0 15/03/2007 8:51 Pagina 54 ZEITSCHALTUHR - EINSTELLUNG LUFTSTROM-EINSTELLUNG HORIZONTAL (manuell) A) WIE DIE EINSCHALT-UHRZEIT Der Luftstrom kann horizontal eingestellt werden, indem die EINZUSTELLEN IST (ON) vertikalen Luftleitlamellen nach links oder rechts gestellt werden, wie auf nächsten Abbildungen gezeigt ist. 1. -
Seite 13: Betriebsweise Ohne Fernbedienung
A-ARGO 374252026.0 15/03/2007 8:51 Pagina 55 BETRIEBSWEISE OHNE FERNBEDIENUNG WARNUNG Wenn die Fernbedienung nicht funktioniert oder verloren Der Gebrauch von mobilen Telefonen muß in der Nähe • ging, wie folgt vorgehen: des Klimagerätes vermieden werden, weil sie beim Betrieb 1. KLIMAGERÄT AUßER BETRIEB des Gerätes Störungen verursachen können. -
Seite 14: Wie Die Kondenswasserbehälter Zu Entleeren
A-ARGO 374252026.0 15/03/2007 8:51 Pagina 56 Abhilfe: Mögliche Ursache: 1. Ansprechen vom Schwemm-Schutzschalter für 1. Luftfilter reinigen. Kondenswasser in der Einheit. 2. Die Wärmequelle möglichst abschalten. Abhilfe: 3. Diese schließen, damit keine Wärme bzw. Kälte von 1. Entleeren Sie das Kondenswasser (Sehen Sie “WIE außen eindringt. -
Seite 15: Wartung Und Pflege
A-ARGO 374252026.0 15/03/2007 8:51 Pagina 57 KIT FÜR WARMWASSERHEIZUNG (NUR FÜR MODELLE 245C-235H) Diese Einheit kann einen Radiator einer Heizanlage ersetzen. Es ist nötig den Kit für Warmwasserheizung zu kaufen, der nach der Position der Wasseranschlüsse an beiden Seiten der Einheit aufgestellt sein kann. WARTUNG UND PFLEGE VORSICHT! Vor Beginn der Reinigungs-und Wartungsvorgänge Luftansauggitter... - Seite 16 A-ARGO 374252026.0 15/03/2007 8:52 Pagina 100 Via Varese, 90 - 21013 Gallarate - Va - Italy Tel. +39 0331 755111 - Fax +39 0331 776240 www.argoclima.com...
