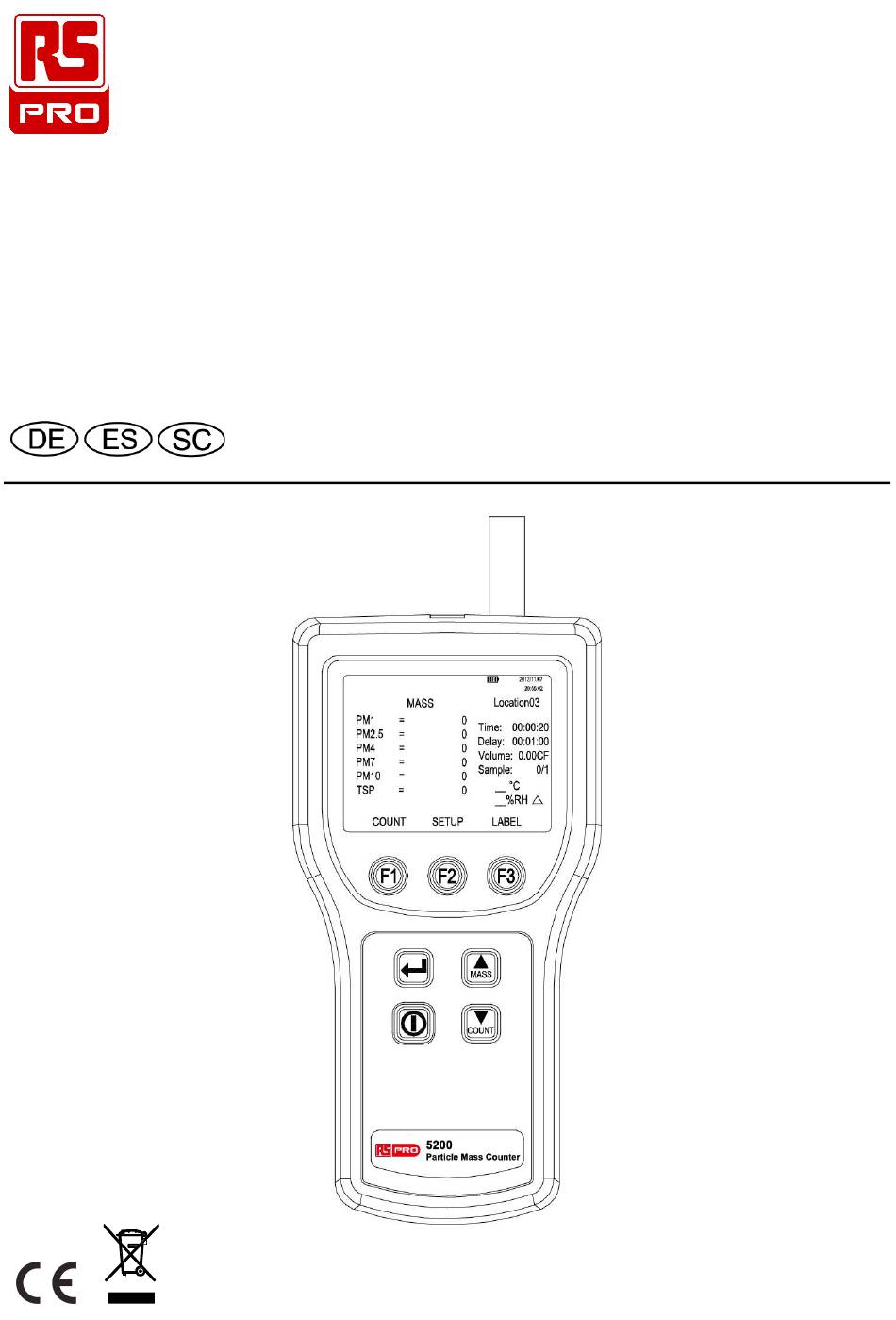

- Seite 1 Bedienungsanleitung RS-5200 146-4657 PARTIKELMASSENZÄHLER...
-
Seite 2: Inhaltsverzeichnis
PARTIKELMASSENZÄHLER / DE INHALT KAPITEL SEITE 1. SICHERHEITSINFORMATIONEN ..............1 2. ALLGEMEINE INFORMATIONEN ..............2 3. TECHNISCHE DATEN ..................3 4. SCHNELLSTART ....................5 5. BEDIENELEMENTE UND FUNKTIONEN ............6 6. DISPLAY......................7 6-1 Hauptbildschirm .................... 7 6-2 Einrichtungsbildschirm.................. 8 6-3 Kennzeichnungsmenübildschirm.............. -
Seite 3: Sicherheitsinformationen
PARTIKELMASSENZÄHLER / DE 1. SICHERHEITSINFORMATIONEN Warnung kennzeichnet einen Zustand oder eine Maßnahme, der/die den Nutzer (einer) Gefahr(en) aussetzt; Achtung kennzeichnet einen Zustand oder eine Maßnahme, der/die das Messgerät oder die getestete Ausrüstung beschädigen könnte. Lesen Sie vor Benutzung des Messgerätes die komplette Anleitung. Folgende Kennzeichnungen werden in dieser Anleitung und am Messgerät verwendet. -
Seite 4: Allgemeine Informationen
PARTIKELMASSENZÄHLER / DE Achtung Mögliche Schäden am Messgerät vermeiden: Verwenden Sie das Messgerät nicht in einer übermäßig schmutzgen oder staubigen Atmosphäre. Ein übermäßiges Eindringen von Partikeln kann das Messgerät beschädigen. Entfernen Sie die Kappe der isokinetischen Sonde, bevor Sie beginnen. Andernfalls könnte das Messgerät beschädigt werden. -
Seite 5: Technische Daten
PARTIKELMASSENZÄHLER / DE 3. TECHNISCHE DATEN Funktionsprinzip: Zählt individuelle Partikel durch gestreutes Laserlicht und berechnet die äquivalente Massenkonzentration mit Hilfe eines geeigneten Algorithmus. Optisches System: Seitlich gestreutes Licht Lichtquelle: Laserdiode Laserproduktklasse: Klasse 1, IEC 60825-1 / EN 60825-1 Massenmodus: Massenkonzentrationsbereiche: PM1, PM2.5, PM4, PM7, PM10 und TSP Konzentrationsbereich: 0 bis 1000 µg/m Abtastzeit: 1 Minute (2,83 L/min) Zählungsmodus:... - Seite 6 PARTIKELMASSENZÄHLER / DE Verzögerungszeit: 0 bis 24 Stunden Probeneinlass: Isokinetische Sonde Schnittstelle: USB Vakuumquelle: Interner Pumpenfluss gesteuert Abmessungen: 11,0 x 21,8 x 6,7 cm Gewicht: 875 g Umgebung: Betrieb: 10 °C bis 40 °C, 20 % bis 90 % rF, nicht kondensierend Lagerung: -10 °C bis 50 °C, bis 90 % rF, nicht kondensierend Stromversorgung: Netzteil, 12 VDC bei 3 A, 100 bis 240 VAC, 50 bis 60 Hz Akku: Lithium-Ionen, 8,4 V bei 2,5 Ah;...
-
Seite 7: Schnellstart
PARTIKELMASSENZÄHLER / DE 4. SCHNELLSTART Das Messgerät ist direkt bei Erhalt einsatzbereit. So benutzen Sie das Messgerät unmittelbar: 1. “Sicherheitshinweise” lesen. 2. Kappe der isokinetischen Sonde entfernen. 3. Taste (EIN/POWER) drücken. 4. Drücken Sie zur Auswahl des MASSE-Modus die Taste und zur Auswahl des COUNT-Modus die Taste 5. -
Seite 8: Bedienelemente Und Funktionen
PARTIKELMASSENZÄHLER / DE 5. BEDIENELEMENTE UND FUNKTIONEN Teilebeschreibung: 1. Isokinetische Sonde und Kappe. 2. Externe Stromversorgung: 12 VDC, 3 A externe Stromversorgung. 3. USB-Port. Ein-/Austaste: Zum Ein- und Ausschalten des Messgerätes drücken. Pfeiltasten: Mit Taste MASSE-Modus wählen oder mit Taste COUNT-Modus wählen. -
Seite 9: Display
PARTIKELMASSENZÄHLER / DE 6. DISPLAY Drücken Sie zum Aufrufen der folgenden Bildschirme die entsprechende Taste am Bedienfeld an der Unterseite des LCDs: Hauptbildschirm Einrichtungsbildschirm (Seiten 1, 2 und 3) Kennzeichnungsmenübildschirm 6-1 Hauptbildschirm Der Hauptbildschirm erscheint nach Einschalten des Messgerätes und nach Anzeige des Eröffnungsbildschirms. -
Seite 10: Einrichtungsbildschirm
PARTIKELMASSENZÄHLER / DE 6-2 Einrichtungsbildschirm 1. Drücken Sie am Hauptbildschirm die Taste (SETUP), Seite 1 des Einrichtungsbildschirms wird angezeigt. Drücken Sie zur Auswahl der gewünschten Seite des Einrichtungsbildschirms erneut die Taste 09/15/17 Version No. 00... - Seite 11 PARTIKELMASSENZÄHLER / DE 2. Bewegen Sie sich mit nach oben und unten durch die Parameter. Navigieren Sie mit (Linkspfeil) und (Rechtspfeil) innerhalb des hervorgehobenen Bildschirmeintrags. 3. Drücken Sie zum Speichern der eingestellten Änderungen und zum Zurückkehren zum Hauptbildschirm die Taste (RETURN).
-
Seite 12: Kennzeichnungsmenübildschirm
PARTIKELMASSENZÄHLER / DE 6-3 Kennzeichnungsmenübildschirm Es könnte nützlich sein, von verschiedenen Bereichen oder Räumen entnommene Proben unterschiedlich zu kennzeichne. Verwenden Sie zur Auswahl von Probenkennzeichnungen das Kennzeichnungsmenü. 6-3-1 So bearbeiten Sie Kennezcihnungen über das Bedienfeld: 1. Drücken Sie zur Anzeige des Kennzeichnungsmenübildschirms die Taste (LABEL) am Hauptbildschirm. - Seite 13 PARTIKELMASSENZÄHLER / DE 6-3-2 So prüfen Sie den Puffer: Kennzeichnungsmenübildschirm umfasst: Liste der Positionskennzeichnungen. 1. Drücken Sie zur Anzeige des Kennzeichnungsmenübildschirms die Taste (LABEL) am Hauptbildschirm. 2. Drücken Sie zum Abrufen des Puffers die Taste (BUFFER). 09/15/17 Version No. 00...
- Seite 14 PARTIKELMASSENZÄHLER / DE 3. Wählen Sie mit oder den Partikel- oder Massenmodus und seinen Speicherpuffer. 4. Drücken Sie die Taste (ENTER), der Pufferprüfbildschirm und die zuletzt im Speicher abgelegte Aufzeichnung werden angezeigt. 5. Blättern Sie mit oder durch die verschiedenen Proben. 6.
-
Seite 15: Messgerät Verwenden
PARTIKELMASSENZÄHLER / DE 7. MESSGERÄT VERWENDEN Die folgenden Abschnitte enthalten detaillierte Informationen über die Verwendung des Messgerätes. 7-1 Einrichtung So richten Sie das Messgerät ein: Blättern Sie durch die verschiedenen Bildschirme und stellen Sie die gewünschten Parameter zur Probenahme ein. Beachten Sie die vorherigen Abschnitte bezüglich der verschiedenen Bildschirme und Menüs. -
Seite 16: Im Zählung-Modus
PARTIKELMASSENZÄHLER / DE 7-1-2 Volumen oder Zeit der Luftprobenahme einstellen: Im MASSE-Modus ist die Probenzeit auf 60 Sekunden (2,83 L) festgelegt. Im ZÄHLUNG-Modus: So stellen Sie Probenvolumen und Probenzeit ein: 1. Drücken Sie am Hauptbildschirm die Taste (SETUP). Seite 1 des Einrichtungsbildschirms wird mit dem aktuell ausgewählten “Cnt-Modus”-Feld angezeigt. - Seite 17 PARTIKELMASSENZÄHLER / DE Optionen für die Probenvolumeneinstellung: 1,0 L (Zählungen für 21 Sekunden) 2,83 L (60 Sekunden) 10,0 L (3,53 Minuten) 28,3 L (10 Minuten) 0,01 CF (6 Sekunden) 0,1 CF (60 Sekunden) 1,0 CF (10 Minuten) MANUELL – Wählen Sie diese Option zur kontinuierlichen Probenahme und Anzeige der Anzahlen, bis das Gerät manuell gestoppt wird.
- Seite 18 PARTIKELMASSENZÄHLER / DE 7-1-4 Anzahl Proben einstellen: So stellen Sie die Anzahl Proben ein: 1. Drücken Sie am Hauptbildschirm die Taste (SETUP). Seite 1 des Einrichtungsbildschirms wird mit dem aktuell ausgewählten “Cnt-Modus”-Feld angezeigt. 2. Navigieren Sie mit zum Feld “Anzahl Proben”. 3.
- Seite 19 PARTIKELMASSENZÄHLER / DE 2. Drücken Sie auf Seite 1 des Einrichtungsbildschirms die Taste (PAGE 2). Seite 2 des Einrichtungsbildschirms wird angezeigt. 3. Alarmlimit ist hervorgehoben. Bewegen Sie die Alarmlimits mit (Linkspfeil) oder (Rechtspfeil) in 10er-Schritten von null (kein Alarm) zu 100.000. 4.
- Seite 20 PARTIKELMASSENZÄHLER / DE 5. Ändern Sie mit (Linkspfeil) und (Rechtspfeil) den ausgewählten Eintrag. 6. Sobald die richtigen Daten eingegeben wurden, drücken Sie zum Speichern die Taste (SAVE). 7. Drücken Sie zum Zurückkehren zum Hauptbildschirm die Taste (RETURN). 7-1-8 Verzögerung zwischen Proben einstellen: Falls keine kontinuierliche Probenahme erforderlich ist, kann eine Verzögerung eingestellt werden.
- Seite 21 PARTIKELMASSENZÄHLER / DE 7-1-9 Temperatureinheit einstellen: So stellen Sie die Temperatureinheit auf °F oder °C ein: 1. Drücken Sie am Hauptbildschirm die Taste (SETUP). Seite 1 des Einrichtungsbildschirms wird angezeigt. 2. Drücken Sie auf Seite 1 des Einrichtungsbildschirms die Taste (PAGE 2).
-
Seite 22: Zählerbetrieb
PARTIKELMASSENZÄHLER / DE 3. Drücken Sie zum Aufrufen von Seite 2 des Einrichtungsbildschirms die Taste (PAGE 3). Seite 3 des Einrichtungsbildschirms wird angezeigt. 4. Bewegen Sie mit oder den Cursor zum gewünschten Messbereich. 5. Drücken Sie zum Aufrufen des Bearbeitungsmodus die Taste (EDIT). - Seite 23 PARTIKELMASSENZÄHLER / DE 1. Bringen Sie den Filteradapter am Ende des Null-Zählung-Filters an. Beachten Sie den Pfeil am Filter, der die Richtung des Luftstroms anzeigt. 2. Verbinden Sie den Adapter direkt mit dem Ende des isokinetischen Sonde. 3. Verwenden Sie das Gerät etwa 5 Minuten lang im Zählungsmodus.
- Seite 24 PARTIKELMASSENZÄHLER / DE 3. Wählen Sie mit der Taste (Page 2) die erforderliche Einstellungen auf Seite 2 des Einrichtungsbildschirms. 4. Drücken Sie zum Zurückkehren zum Hauptbildschirm die Taste (RETURN). 5. Wählen Sie mit den MASSE-Modus oder mit COUNT-Modus. Im MASSE-Modus: 1.
- Seite 25 PARTIKELMASSENZÄHLER / DE 7-2-3 Probendaten an PC übertragen: So übertragen Sie Probendaten vom Messgerät an einen PC: 1. Schließen Sie das USB-Kabel an PC und Messgerät an. 2. Schalten Sie den PC ein, bis der PC den Windows-Bidlschirm anzeigt, drücken Sie dann um Einschalten des Messgerätes die Taste (POWER).
- Seite 26 PARTIKELMASSENZÄHLER / DE 2. Drücken Sie zum Aufrufen des Einrichtungsbildschirms die Taste (PAGE 2). Die Anzahl Proben im Puffer wird im “Pufferanzahl”-Feld angezeigt. 7-2-7 Puffer leeren: In bestimmten Situationen möchte der Nutzer möglicherweise den Puffer des Messgerätes leeren. So leeren Sie den Puffer: 1.
-
Seite 27: Wartung
PARTIKELMASSENZÄHLER / DE 8. WARTUNG Warnung Das Messgerät enthält keine vom Nutzer reparierbaren Teile. Öffnen Sie das Messgerät nicht. Andernfalls können Stromschläge, Verletzungen oder Schäden auftreten. Stellen Sie mit dem Null-Zählung-Filter sicher, dass der Filter des Messgerätes frei von Verunreinigungen ist. Beachten Sie dazu “Messgerät reinigen”. 8-1 Gehäuse reinigen Wischen Sie das Gehäuse regelmäßig mit einem mit etwas mildem Reiniger angefeuchteten Tuch ab. -
Seite 28: Sensor Des Messgerätes Reinigen
PARTIKELMASSENZÄHLER / DE So schließen Sie das Netzteil an: 1. Bringen Sie das Netzkabel am Ende des Netzteils an. 2. Schließen Sie das Netzteil an den 12-V-Anschluss am Messgerät an. 3. Verbinden Sie das Netzkabel mit einer Steckdose. Die vollständige Aufladung des Messgerätes dauert 2,5 Stunden.
