REV AD 10x0 series Montage- Und Bedienungsanleitung Seite 45

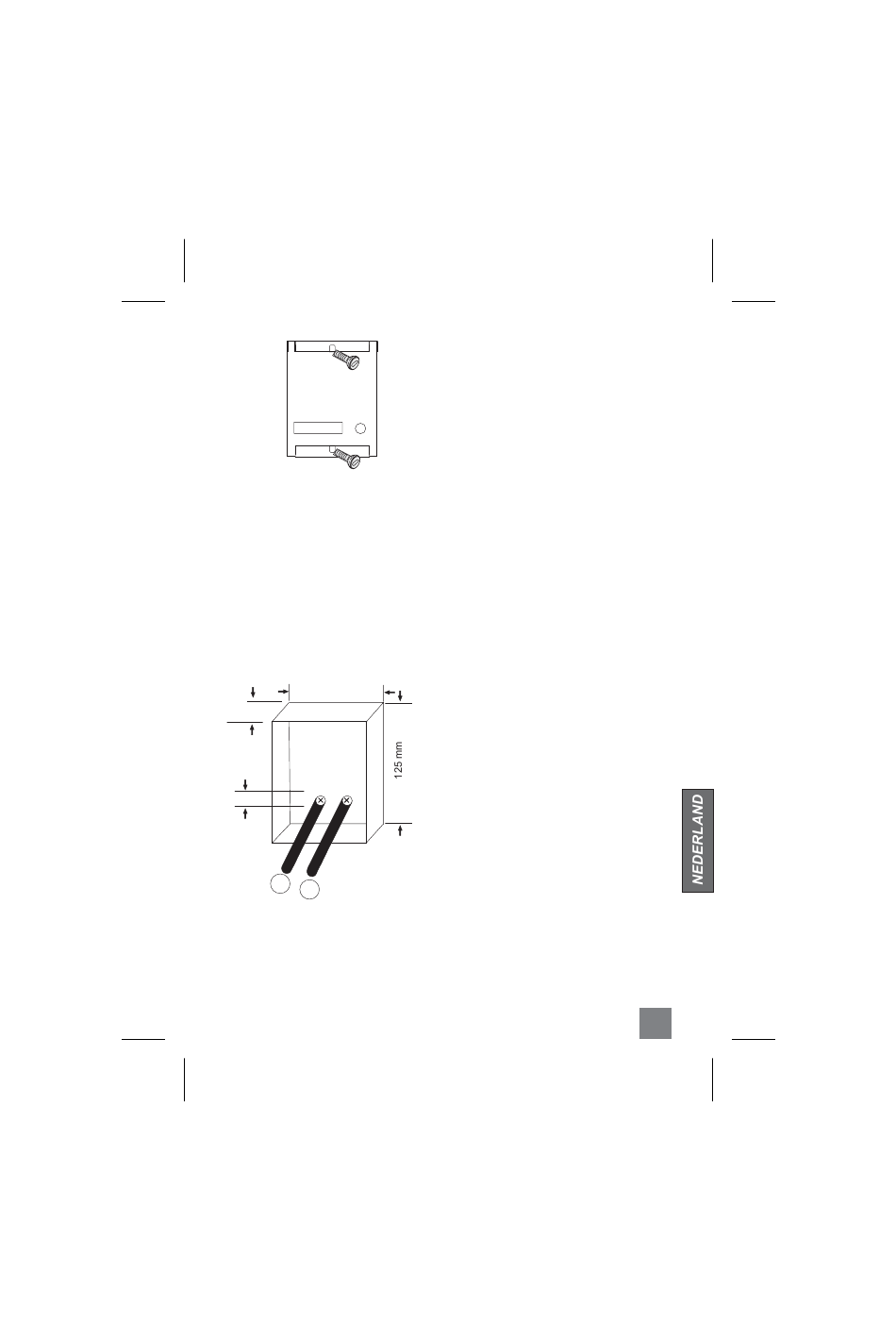

Abb. 3
Montage uit zicht:
Muuruitsparing passend voor de montage van de intercom aan
de deur maken. De omranding moet de uitsparing volledig
afdekken. Afmeting (zie fig. 4).
Ga verder met punt 2 van de montage in zicht.
Let op:
een omranding voor de montage uit zicht wordt niet
meegeleverd. Deze is ook niet perse noodzakelijk.
Abb. 4
80 mm
> 7 mm
ca. 40 mm
X Y
4. Bevestiging van het deurstation
met 2 schroefdraadbouten (fig. 3).
5. Afdekkingen weer
aanbrengen.
44
