Mercedes Benz A-Klasse (W176) und B-Klasse (W246)
Inhaltsverzeichnis
Erforderliche Bauteile
• Basislieferumfang Thermo Top Evo gemäß Preisliste
• Einbaukit Mercedes Benz A- / B-Klasse 2012 Diesel: 1318957A
• Bedienelement gemäß Preisliste und Absprache mit Endkunde
• Bei Telestart Kontrollleuchte gemäß Preisliste und Absprache mit Endkunde
• Zusätzlich erforderlich: Kontaktklebstoff zum Einkleben Steigrohr (z.B. Loctite 406)
Hinweis:
Um die Arbeiten zu erleichtern, sollte das Fahrzeug mit nur ca. 1/4 vollem Tank angeliefert werden!
Hinweis:
Bei Einbau einer Standheizung empfehlen wir die Verwendung einer nächst größeren Fahrzeugbatterie.

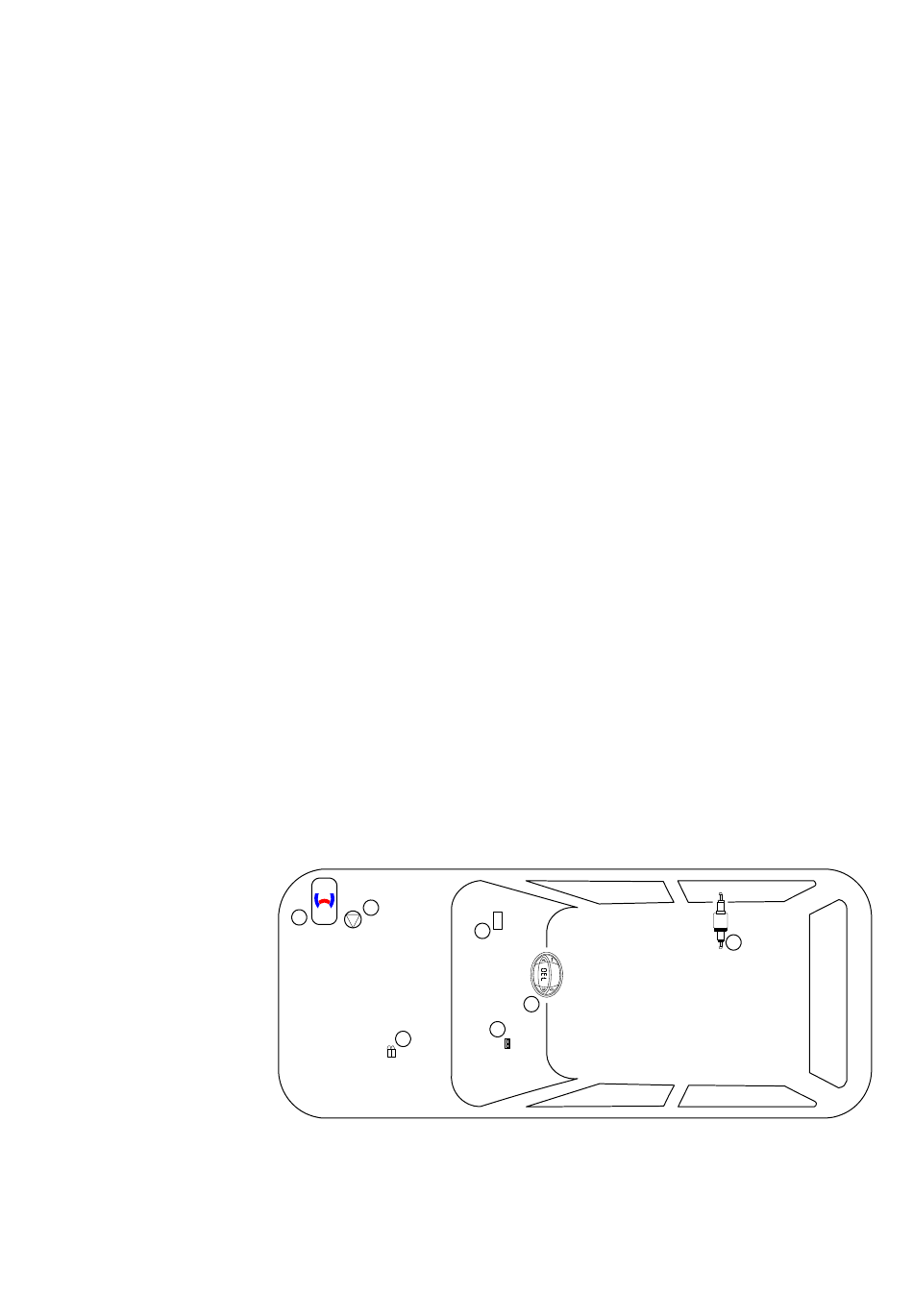

Einbauübersicht
Legende:
1. Heizgerät
2. Sicherungshalter Motorraum
3. Gebläsemodul
4. CAN-Knoten
5. Umwälzpumpe
6. Vorwahluhr
7. Dosierpumpe
Hinweise zur Gesamteinbauzeit
Die Gesamteinbauzeit beinhaltet die Zeiten für die Montage und Demontage der fahrzeugspezifischen Bauteile, die
heizungsspezifischen Einbauzeiten und alle anderen Zeiten für Tätigkeiten die zur Systemintegration und Erstinbe-
triebnahme des Heizgerätes notwendig sind.
Bei abweichenden Fahrzeugausstattungen kann die Gesamteinbauzeit variieren.
Ident.-Nr.: 1318958C
