Webasto Thermo Top Evo Einbaudokumentation Seite 14

Mercedes Benz A-Klasse (W176) und B-Klasse (W246)
1
1 2
1
4
C
1
Ident.-Nr.: 1318958C
1
A
D
1
1
26
1
1 2
27
B
28
Stand: 06.12.2012

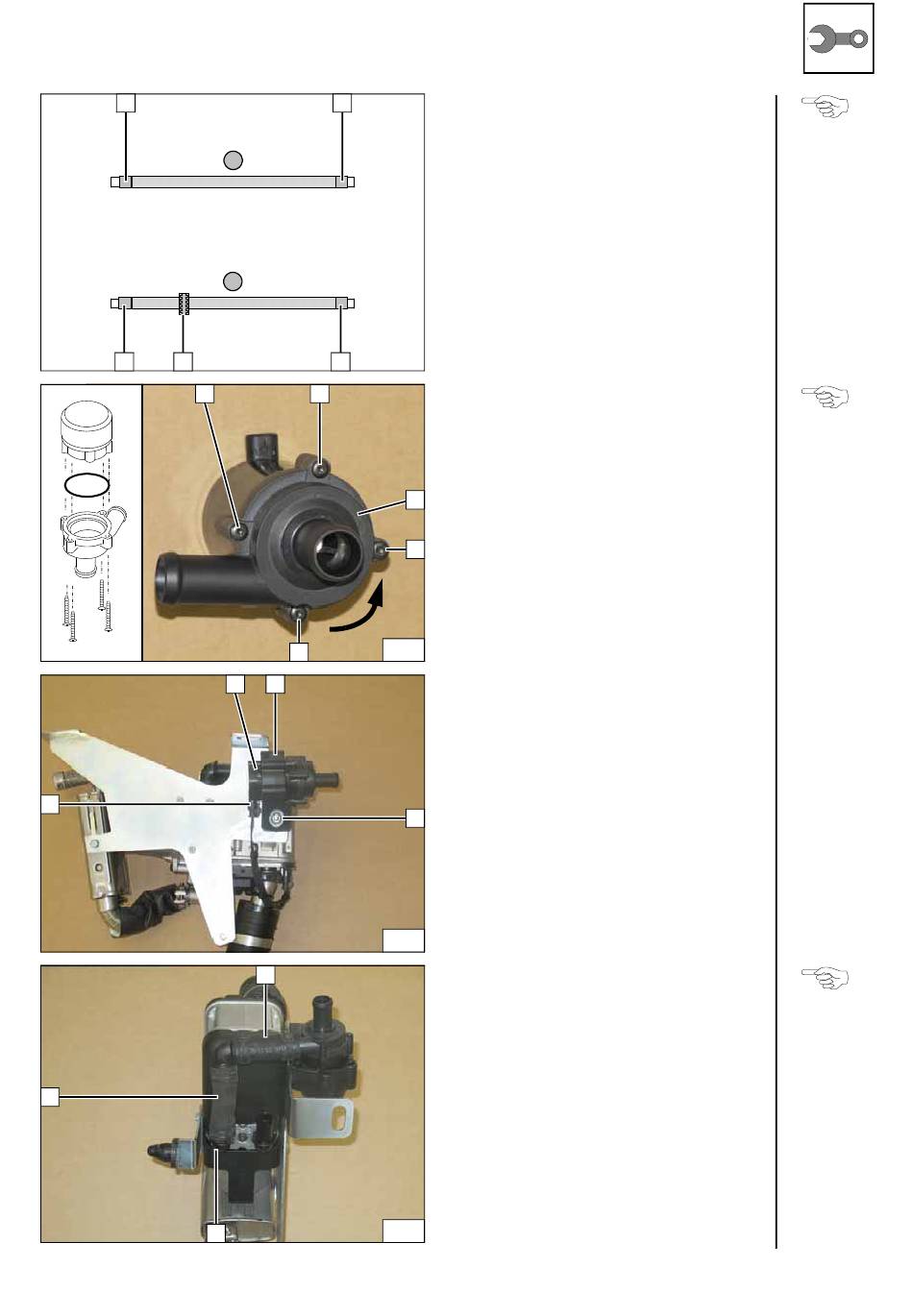

Flechtschutzschläuche auf Schlauch A und D
aufschieben und ablängen.
Schrumpfschlauch zuschneiden.
1 Schrumpfschlauch, Länge 25 [4x]
2 Profilgummi sw aufschieben
Auf richtigen Sitz der Gummidichtung achten!
1 Torxschraube [4x]
2 Deckel Umwälzpumpe 90° gedreht
2
1
1 Umwälzpumpe
2 Aufnahme Umwälzpumpe
3 Karosseriescheibe, Bundmutter
4 Kabelbaum Umwälzpumpe
3
Alle Federbandschellen = Ø 25!
1 Stutzen Heizgeräteeingang
Schläuche
vorbereiten
Deckel
Umwälz-
pumpe
drehen
Umwälz-
pumpe
montieren
Schläuche
B und C
montieren
© Webasto Thermo & Comfort SE 14
