4. Installation
4.1 Raccordement hydraulique
Avertissement
Risque de brûlures !
Éviter le contact direct avec les produits chimiques.
Porter des vêtements de protection lors de la mani-
pulation des produits chimiques.
4.1.1 Conditions d'installation
•
Un bon fonctionnement peut uniquement être garanti en cas
d'utilisation des accessoires Grundfos.
•
Pour la hauteur d'aspiration et le diamètre de la tuyauterie,
consulter les caractéristiques techniques de la pompe.
4.1.2 Notes pour l'installation
•
Raccourcir la tuyauterie à angles droits.
•
S'assurer qu'il n'y a aucune boucle ni noeud dans la tuyaute-
rie.
•
Maintenir la tuyauterie d'aspiration aussi courte que possible.
•
La tuyauterie d'aspiration doit toujours être montée de
manière à remonter vers la vanne d'aspiration de la pompe.

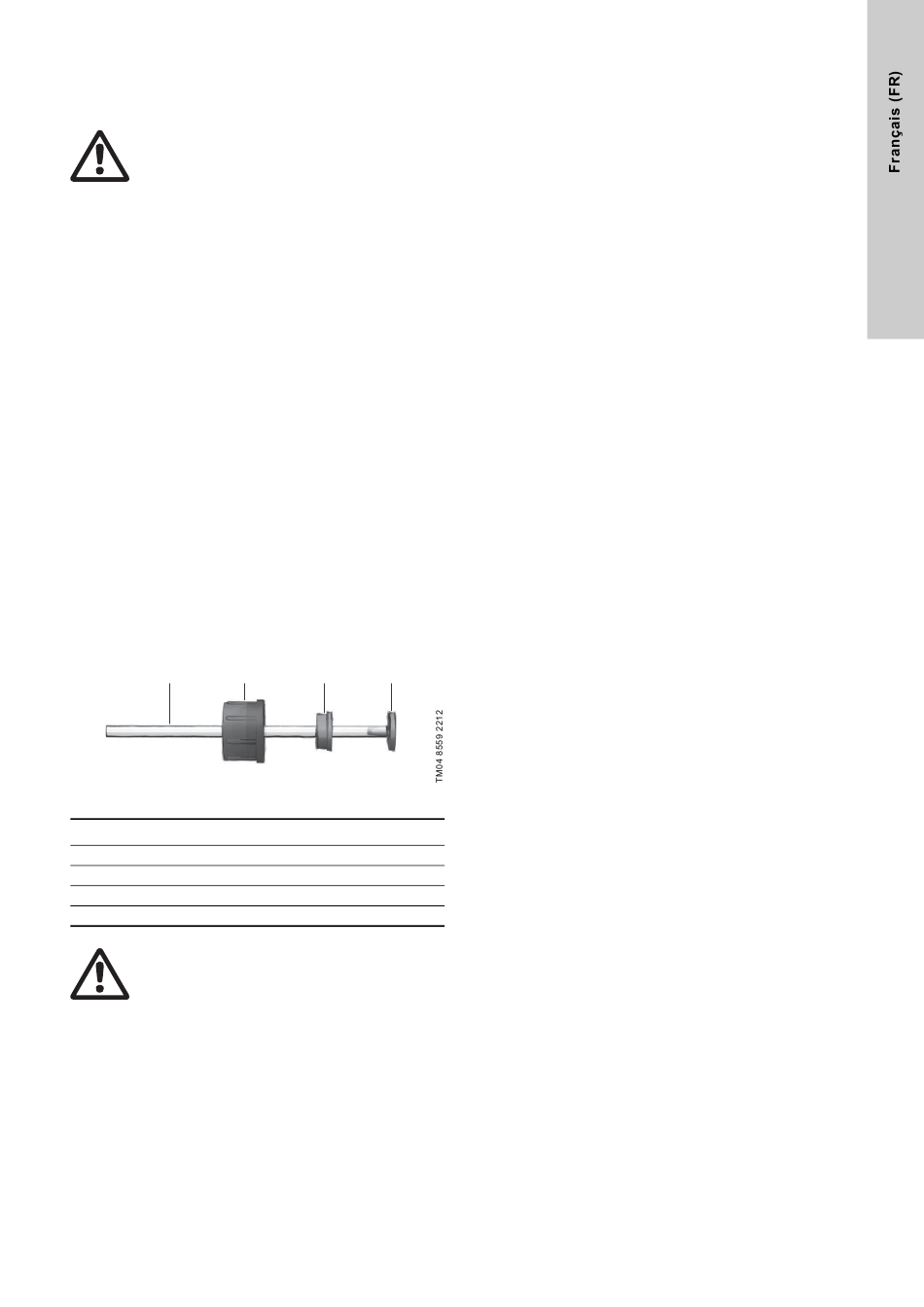

4.1.3 Raccordement de la tuyauterie (fig. 4)
1. Faire glisser l'écrou union (2) et la bague de tension (3) sur la
tuyauterie (1).
2. Insérer la pièce conique (4) dans la tuyauterie.
3. Installer la pièce conique avec la tuyauterie sur le raccord
fileté correspondant du clapet de pied/de la crépine d'aspira-
tion ou de la vanne d'aspiration de la pompe.
4. Serrer l'écrou union manuellement. Ne pas utiliser d'outils !
– Serrer les écrous union après 2 à 5 heures de fonctionne-
ment en cas d'utilisation de joints statiques PTFE !
5. Insérer la tuyauterie de désaération éventuelle de la pompe
et la tuyauterie de décompression de la vanne multifonctions
via le raccord correspondant du clapet de pied ou de la cré-
pine d'aspiration dans le conteneur.
1
2
Fig. 4
Raccordement hydraulique
Pos.
Description
1
Tuyauterie
2
Ecrou union
3
Bague de tension
4
Partie conique
Avertissement
Ne pas immerger les tuyauteries de retour dans le
liquide.
3
4
53
