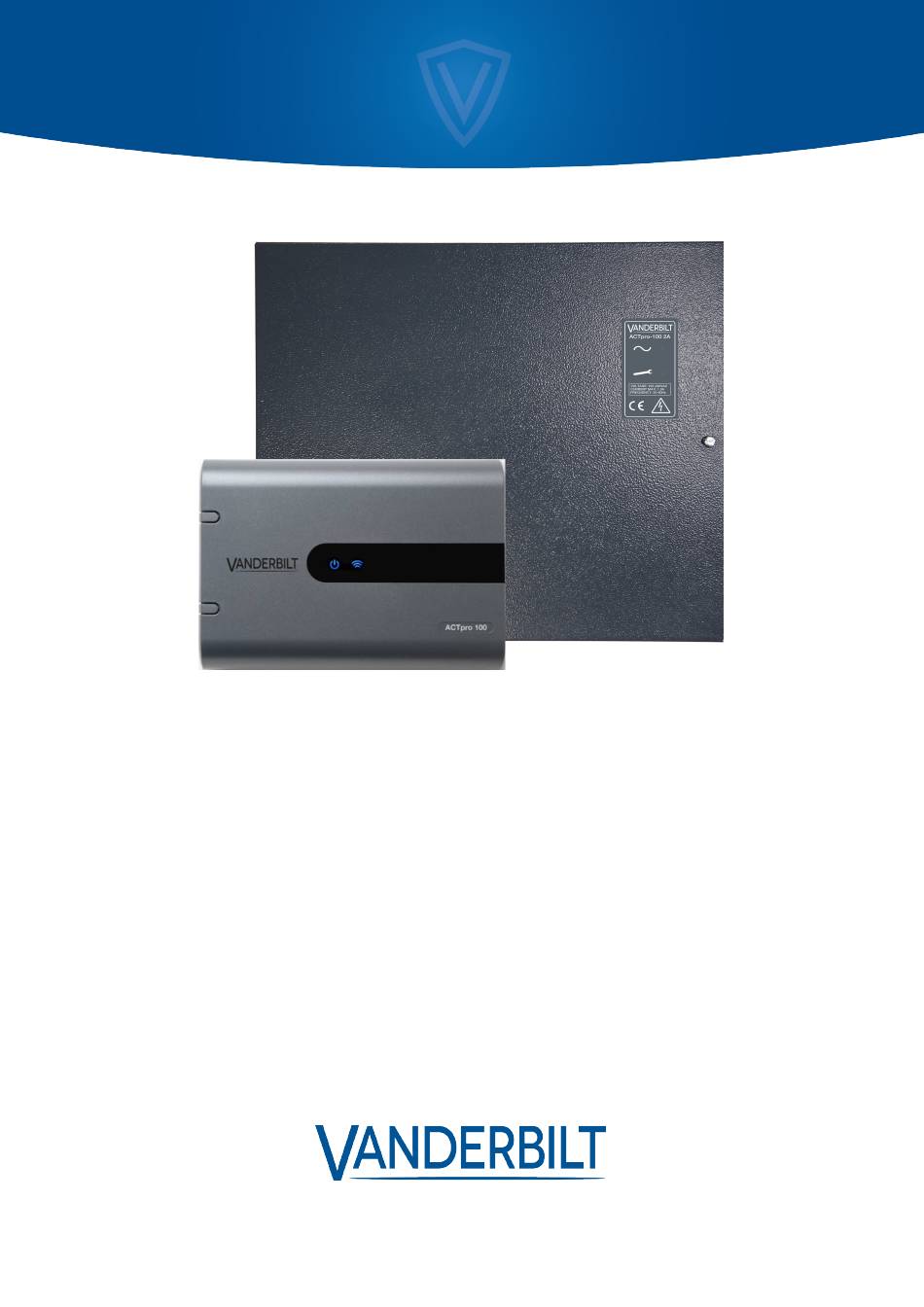

- Seite 1 ACTpro-100 / ACTpro-1002A Installations- und Betriebsanleitung Dokument-ID: A-100544 Stand: 28.11.2018...
- Seite 2 Dokument ohne unsere vorherige schriftliche Genehmigung keinem Dritten ganz oder teilweise zugänglich machen oder für einen anderen als den vorgesehenen Zweck verwenden. ACTpro-100 Hiermit erklärt Vanderbilt International (IRL) AG, dass dieses gerätetyps den Anforderungen den folgenden EU-Richtlinien für die CE- Kennzeichnung entspricht: • Richtlinie 2014/30/EU (Richtlinie über elektromagnetische Verträglichkeit) •...
-
Seite 3: Inhaltsverzeichnis
1.1 Technische Spezifikationen 1.1.1 Elektrische Spezifikationen der ACTpro-1002A 1.2 Bestellinformationen 1.3 Überwachung 2 Installation 2.1 Verkabelung 2.1.1 DIP-Schalter-Ansteuerung 2.1.2 Verkabelung von Vanderbilt EM1030e Zeitstempel-/Wiegand-Lesegeräten 2.1.3 Verkabelung Austrittsleser 2.2 ACTpro-100 2.2.1 Montage 2.2.2 Versorgungsspannung 2.3 ACTpro-1002A 2.3.1 Montage 2.3.2 Einschalten der Netzstromversorgung 2.3.3 Lastausgang... -
Seite 4: Überblick
1 Überblick In der vorliegenden Anleitung wird die Installation der ACTpro-100-Türstationen beschrieben, die mit allen ACTpro-Kontrollern kompatibel sind. Der ACTpro-100 ist eine Einzeltürstation. Der Kontroller ACTpro-1002A ist eine Einzeltürstation mit einem Netzteil von 12 V DC 2 A. 1.1 Technische Spezifikationen... -
Seite 5: Bestellinformationen
ACTpro-100 / ACTpro-1002A – Installations- und Betriebsanleitung Überblick Eingang: Maximalstrom 1,0 A (bei 90 V AC) Eingang: T2.0A Netzeingangssicherung Eingang: Max. Standby- 0,5 W (ohne Last oder angeschlossenen Akku) Leistung Ausgang: Spannung 13,4–14,2 V DC (13,8 V DC Nennspannung) am Netzteil Ausgang: Max. -
Seite 6: Installation
2 Installation Die ACTpro-100-Türstationen sind ausschließlich für die Installation in Innenräumen gedacht und müssen als fest angeschlossene Geräte installiert werden. Die ACTpro-100-Türstation vor der Installation auf die Werkseinstellungen zurücksetzen. Dafür muss das Gerät mit ALLEN Schaltern in der Position OFF (Aus) eingeschaltet werden. Das Gerät piept nach 3 Sekunden. -
Seite 7: Dip-Schalter-Ansteuerung
Sind die Eingänge Netzanschluss, Türkontakt oder Notfall/Glasbruch nicht belegt, müssen sie mit 0 V beaufschlagt werden. Andernfalls muss die Funktion in der ACT Enterprise-Software deaktiviert werden. Die blaue LED Komm OK leuchtet auf, wenn der ACTpro-100 mit dem Kontroller kommuniziert. Die rote Fehler-LED leuchtet auf bei: Sabotageschutz... -
Seite 8: Verkabelung Von Vanderbilt Em1030E Zeitstempel-/Wiegand-Lesegeräten
ACTpro-100 / ACTpro-1002A – Installations- und Betriebsanleitung Installation DIe folgende Tabelle zeigt, wie die Türstation-DIP-Schalter jeder Adresse (01-32) zuzuordnen sind. 2.1.2 Verkabelung von Vanderbilt EM1030e Zeitstempel-/Wiegand-Lesegeräten Farbe des Kabels Klemme Weiß SENSE Grün CLOCK / DATA 1 Blau DATA / DATA 0... -
Seite 9: Verkabelung Austrittsleser
Der Kontroller muss in einem gut belüfteten Bereich installiert werden, der nach der Installation jederzeit gut zugänglich ist. 2.2.2 Versorgungsspannung Der ACTpro-100 benötigt eine externe Stromversorgung von 12 V DC. Die Stromversorgung muss über die Anschlüsse +12 V DC und 0V/GND (Erdung) verbunden werden. 2.3 ACTpro-1002A Dieses Gerät eignet sich ausschließlich für die Installation als Gerät mit permanenter Aktivierung. -
Seite 10: Montage
[3 A], 300/500 V AC) anschließen und mit Kabelbindern befestigen. Hinweis: Vanderbilt empfiehlt, nach der Installation eines ACTpro-1002A die beiliegende Ferritperle (eine Vorrichtung zur Rauschunterdrückung) um das Netzkabel zu legen, um den gewünschten Grad der elektromagnetischen Verträglichkeit (EMV) zu erzielen. Die Ferritperle liegt einem Schraubenkit in einem transparenten wiederverschließbaren Beutel in der... -
Seite 11: Lastausgang
2.3.4 Standby-Akku Hinweis: Darauf achten, dass sich die am Gerät angeschlossenen Akkus in gutem Zustand befinden. 1. Die Akkuleitungen mit dem Akku verbinden und dabei auf die richtige Polarität achten. Vanderbilt empfiehlt einen Akku mit 7 Ah. 2. Die Netzstromversorgung einschalten und darauf achten, dass die grüne LED für die Netzstromversorgung aufleuchtet. - Seite 12 © Vanderbilt 2018 Daten und Design können ohne vorherige Ankündigung geändert werden. Lieferung je nach Verfügbarkeit. Dokument-ID: A-100544 Ausgabedatum: 28.11.2018 Herausgegeben von Vanderbilt International Ltd. Clonshaugh Business and Technology Park Clonshaugh, Dublin D17 KV 84, Irland vanderbiltindustries.com @VanderbiltInd Vanderbilt Industries...
