Velocity VD 504 Einbauanleitung

Velocity
VD 504
High End Reference Amplifier
Einbauanleitung / Bedienungsanleitung
Installation / operating instructions
Guide de montage / Guide d'utilisation
Istruzioni di montaggio / Istruzioni d'uso
Inbouwhandleiding / Gebruiksaanwijzing
Monteringsanvisning / Bruksanvisning
Instrucciones de montaje / Instrucciones de manejo
Instruções de instalação / Instruções de serviço
Monteringsvejledning / betjeningsvejledning
Einführung (D)
Herzlichen Glückwunsch zum Kauf dieses hochwertigen Car Audio-
Verstärkers.
Als Innovationsträger im Bereich CarHifi bieten wir Ihnen mit unseren
Class D-Verstärkern den Einstieg in eine neue zukunftsweisende Tech-
nologie.
Im Vergleich zur herkömmlichen Analogtechnik verfügen Class D-Ver-
stärker über einen wesentlich höheren Wirkungsgrad. Liegt dieser bei
Analogverstärkern im Bereich von 60 %, so wandeln unsere digitalen
Endstufen bis zu 80 % der zugeführten Energie in Sound um. Das
Resultat könnte man als „Mehr Sound aus weniger" bezeichnen.
Darüber hinaus erwärmen sich die Digitalverstärker nur so wenig, dass
sie auch an Orten mit schlechter Belüftung verbaut werden können,
wie z.B. unter den Sitzen.
Die im Lieferumfang enthaltene Kabel-Fernbedienung gestattet Ihnen
die komfortable Anpassung des Basspegels von Ihrer Sitzposition aus.
Für eine bestmögliche Klangqualität empfehlen wir Ihnen den Einbau
Ihres neuen Velocity-Verstärkers durch einen autorisierten Velocity-
Händler.
Gestatten Sie uns noch ein Wort zum Thema Gesundheitsschutz:
Bitte bedenken Sie bei der Musikwiedergabe in Ihrem Fahrzeug, dass
dauerhafte Schalldruckpegel oberhalb von 100 dB zu bleibenden Schä-
digungen des menschlichen Ohres bis hin zum vollständigen Verlust
des Gehörs führen können. Mit modernen Hochleistungssystemen und
hochwertigen Lautsprecherkonfigurationen sind Schalldruckpegel von
über 130 dB zu erreichen.
Wir sind überzeugt, dass Sie die Vorteile unserer Class D-Verstärker
alsbald zu schätzen wissen und wünschen Ihnen viel Spaß an diesem
neuen Baustein Ihrer Soundanlage.
Für unsere innerhalb der Europäischen Union gekauften Produkte ge-
ben wir eine Herstellergarantie. Die Garantiebedingungen können Sie
unter www.blaupunkt.de abrufen oder direkt anfordern bei:
Blaupunkt GmbH
Hotline
Robert-Bosch-Str. 200
D-31139 Hildesheim
Weitere Informationen über unsere Velocity-Serie finden Sie auch unter
unserer Internet-Adresse http://www.velocity.de
Sicherheitshinweise
Einbau- und Anschlussvorschriften
Für die Dauer der Montage und des Anschlusses ist der Minuspol der
Batterie abzuklemmen.
Hierbei sind die Sicherheitshinweise des Kfz-Herstellers (Airbag, Alarm-
anlagen, Bordcomputer, Wegfahrsperren) zu beachten.
In Hinsicht auf Unfallsicherheit muss die Velocity-Endstufe professio-
nell befestigt werden. Die Montagefläche muss zur Aufnahme der bei-
liegenden Schrauben geeignet sein und sicheren Halt bieten.
Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile
(Batterie, Kabel, Sicherungskasten) beschädigt werden.
Der Amplifier wird an einem geeigneten Montageort, z. B. unter den
Sitzen oder im Kofferraum, montiert (siehe Fig. 1).
Bei der Auswahl des Einbauortes sollte eine trockene Stelle ausge-
wählt werden, die ausreichende Luftzirkulation für die Kühlung des
Verstärkers gewährleistet.
An scharfkantigen Löchern Kabeldurchführungen verwenden.
Ω
Lautsprecher mit 2-4 Impedanz verwenden. Max. Belastbarkeit
(Musikleistung) beachten.
Lautsprecheranschlusskabel bis 8 mm
nicht an Masse schließen, nur die bezeichneten Klemmen verwen-
den.
Der Querschnitt des Plus- und Minuskabels darf 16 mm
unterschreiten.
Das Pluskabel zwischen Batterie und Amplifier muss direkt an
der Batterie mit einem Sicherungshalter (75 Ampere) abgesichert
werden.

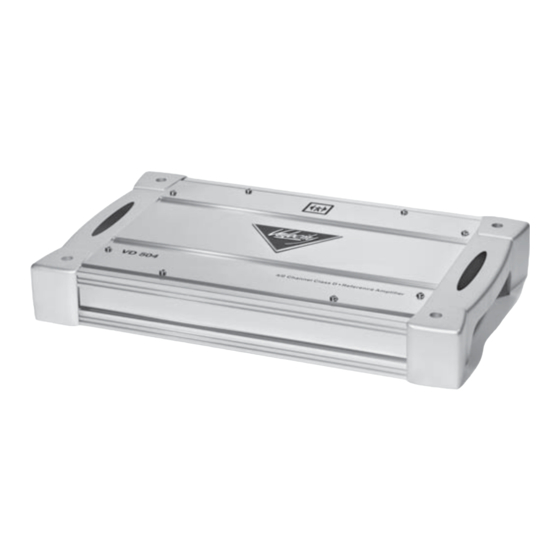

Velocity High End Reference Amplifier VD 504
Der Amplifier eignet sich zum Anschluss an Autoradios mit Cinch-An-
schluss.
Für den Anschluss an Autoradios mit ISO-Anschluss bitte Blaupunkt
ISO-Cinch-Adapter verwenden.
7 607 792 051
2
verwenden. Lautsprecher
2
nicht
