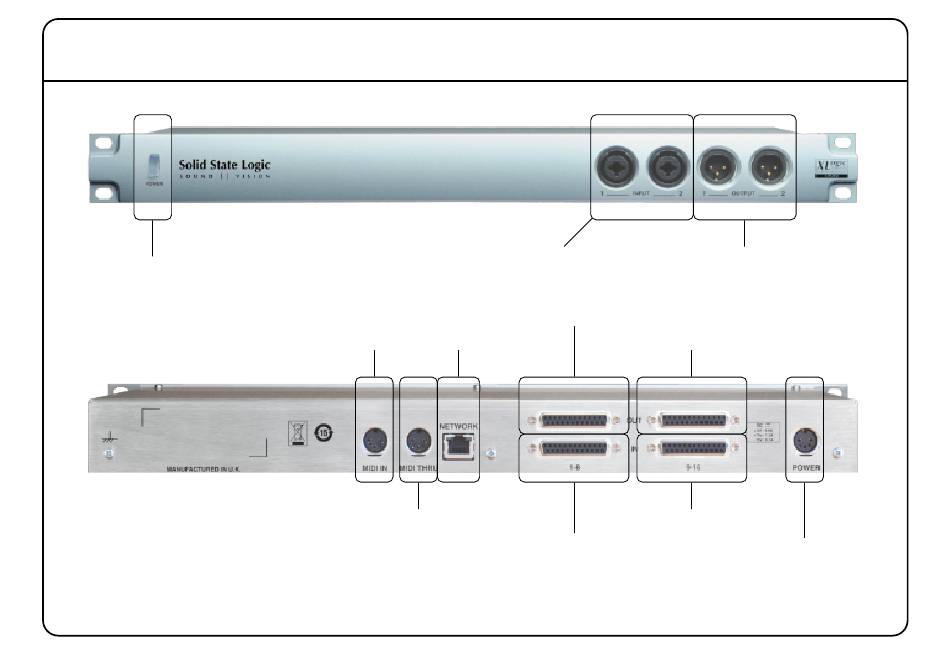

Conectar
Alimentación/en espera
Brillante cuando la unidad está encendida,
tenue cuando en espera ("standby")
• Para las clavijas del conector, consulte las páginas 37 y 39
14
Entradas 1 y 2
Línea (XLR) e Instrumento (Jack)
MIDI entrada Red
MIDI "Thru"
Salidas 1 y 2
Salidas 1 – 8
Salidas 9 – 16
Entradas 9 – 16
Entradas 1 – 8
+5V, ±15Vde CC desde la unidad
de alimentación eléctrica
Corriente continua
