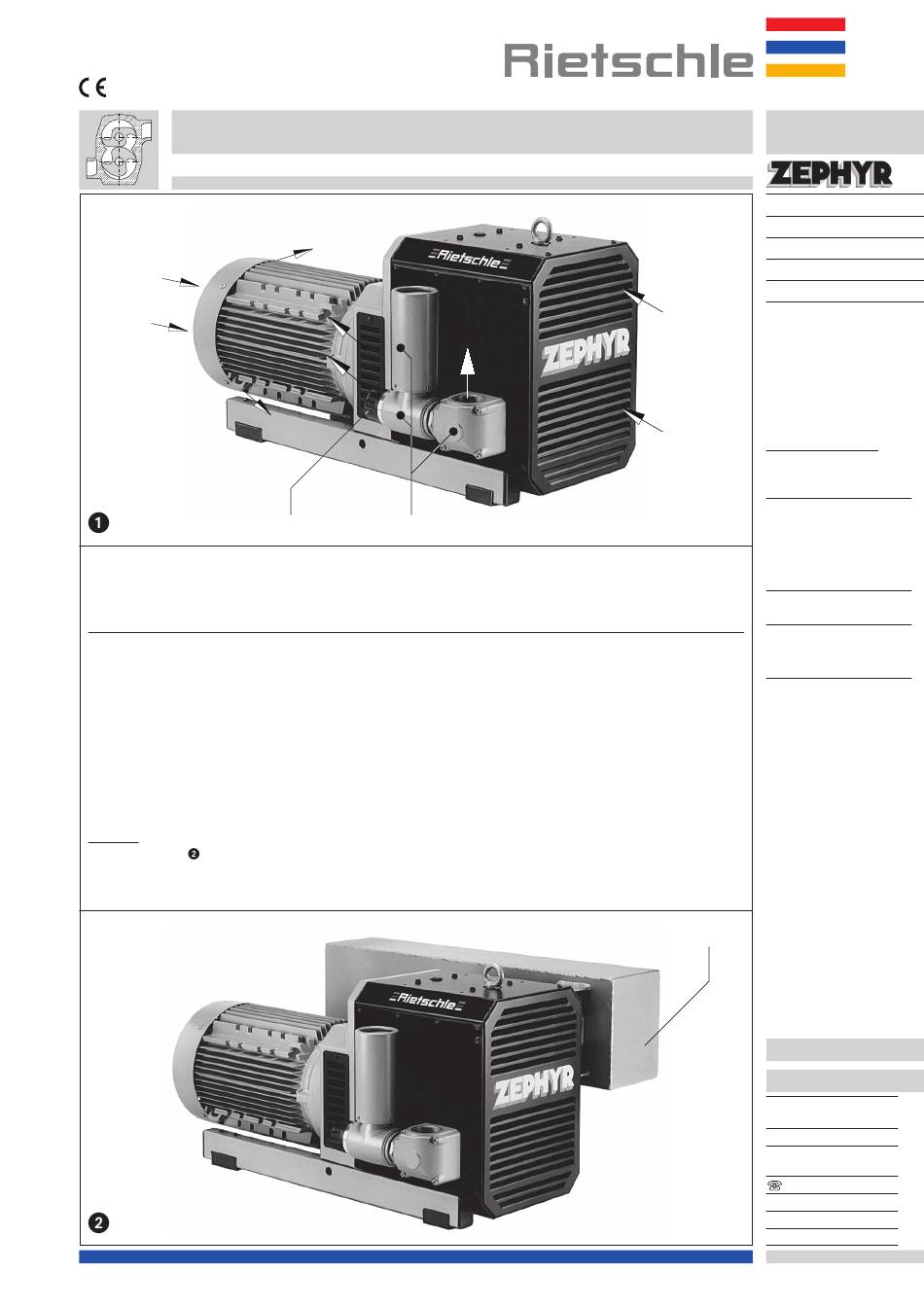

Betriebs- und Serviceanleitung
Klauen-Verdichter
E
F
Ausführungen
Diese Betriebsanleitung gilt für folgende berührungsfrei laufende Klaue-Verdichter: DLR
Sie haben einen Volumenstrom von 100, 235, 300, 385 und 500 m
(bar) sind auf dem Datenschild (N) angegeben. Die Abhängigkeit des Volumenstroms von den Überdrücken zeigt das
Datenblatt D 881.
Beschreibung
Die ZEPHYR DLR sind zweiwellige Drehkolben-Verdichter, bei denen sich zwei Klauen berührungsfrei und trocken
gegeneinander abwälzen. Die sich gegenläufig drehenden Klauenrotoren werden durch ein Zahnradpaar synchroni-
siert. Der Förderraum ist frei von Dicht- und Schmiermitteln. Die Zahnräder des Synchrongetriebes und die A-Lager
werden mit Öl geschmiert. Zahnräder und A-Lager befinden sich in einem Getriebegehäuse, das auch den Ölvorrat
enthält. Ölförder-Einrichtungen sorgen dafür, dass die Lager und Zahnräder bei allen zulässigen Drehzahlen ausrei-
chend mit Öl versorgt werden. ZEPHYR 400 und 500 haben auf der B-Seite noch fettgeschmierte Lager.
Verdichterraum und Getriebe sind durch spezielle Dichtungen voneinander getrennt. Der Dichtungsbereich kann
zusätzlich mit Sperrgas beaufschlagt werden (spezielle Variante).
Die ZEPHYR ist durch eine Schallhaube gekapselt. Die Kühlung erfolgt über den Kupplungslüfter, welcher die frische
Kühlluft (E) ansaugt und die erwärmte Luft am Kühlluftaustritt (F) ausbläst.
Der Antrieb der ZEPHYR erfolgt über eine Kupplung durch angeflanschte Drehstrom-Normmotoren.
Das Druck-Regulierventil (D) erlaubt die Einstellung des Druckes auf gewünschte, jedoch nach oben begrenzte Werte.

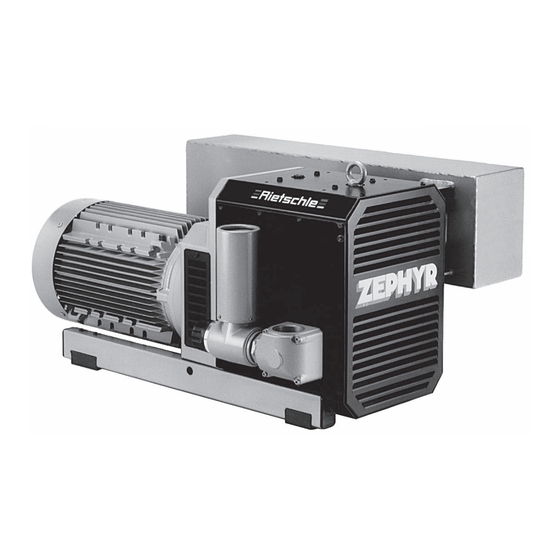

Zubehör: Bei Bedarf Rückschlagventil (ZRK), Ansaugfilter (ZAF), Motorschutzschalter (ZMS), Ansaugschalldämpfer
(ZSZ) (siehe Bild
), Sanftanlauf (ZAD) und Schalldämmhaube.
F
F
D
Q
- 1 -
B
3
/h bei 50 Hz. Die druckseitigen Belastungsgrenzen
DLR
DLR 100
DLR 250
DLR 300
DLR 400
DLR 500
E
E
Inhaltsverzeichnis:
Ausführungen
Beschreibung
Bestimmungsgemäße
Verwendung
Aufstellung
Installation
Inbetriebnahme
Wartung und Instand-
haltung
Störungen und
Abhilfe
Anhang
Ersatzteillisten:
ZSZ
B 881
2.8.2000
Werner Rietschle
GmbH + Co. KG
Postfach 1260
79642 SCHOPFHEIM
GERMANY
0 76 22 / 3 92-0
Fax 0 76 22 / 39 23 00
E-Mail: info@rietschle.com
http://www.rietschle.com
- 1 -
- 1 -
- 2 -
- 2 -
- 2 -
- 2 -
- 3 -
- 4 -
- 4 -
E 881
