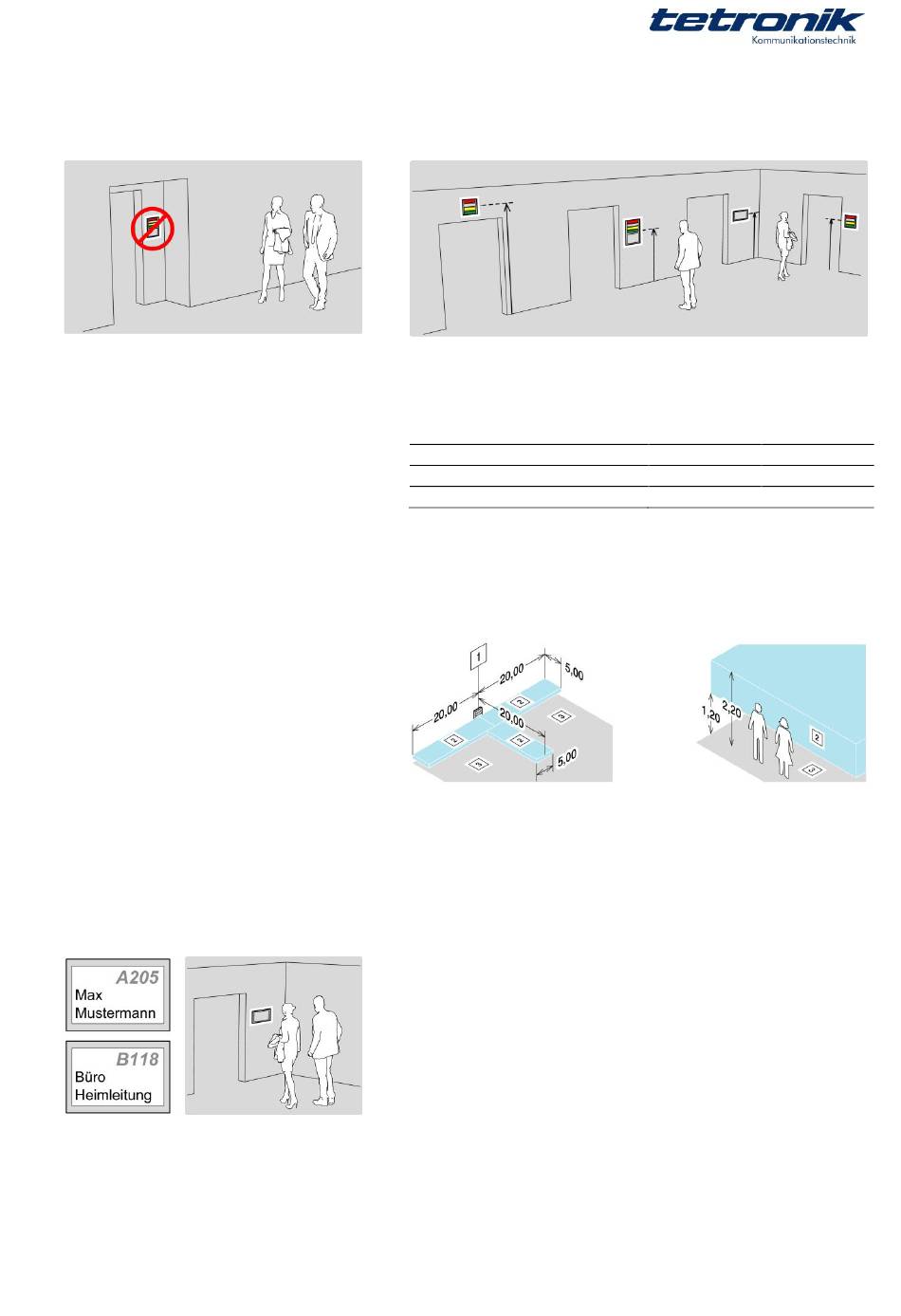

Negativbeispiel: Unzulässige Platzierung einer Zimmer-
signalleuchte in einer schlecht einsehbaren Nische
Erkennbarkeitsbereich von Türschildern
Platzierung von Zimmersignalleuchten und Türschildern
Platzierung von Zimmersignalleuchten und Türschildern
Es gelten folgende Montagehöhen über OKFF (Oberkante Fertigfußboden):
Gerät
Zimmersignalleuchte
Zimmersignalleuchte mit Türschild
Türschild (Empfehlung)
Zimmersignalleuchten müssen so angeordnet sein, dass deren Anzeige von jedem
Standort innerhalb des vorgeschriebenen Erkennbarkeitsbereichs zu erkennen ist.
Erkennbarkeitsbereich von Signalleuchten
Alle Maße sind in Metern [m] angegeben.
1
Anzeige
2
Erkennbarkeitsbereich
3
OKFF (Oberkante Fertigfußboden)
Für Türschilder gibt es keine Normvorgaben.
Es empfiehlt sich, die Türschilder in Augenhöhe (ca. 1,50 m Höhe) auf der Seite
des Türgriffs anzubringen.
Für die Beschriftung sollen gut lesbare Schriftarten und ausreichende Schriftgrößen
verwendet werden (Lesbarkeit vor Ort aus dem Betrachtungsabstand testen!).
System-Planung und Ausführung
Minimum
Maximum
1,50 m
2,50 m
1,50 m
2,50 m
1,50 m
Seite 9 von 21
