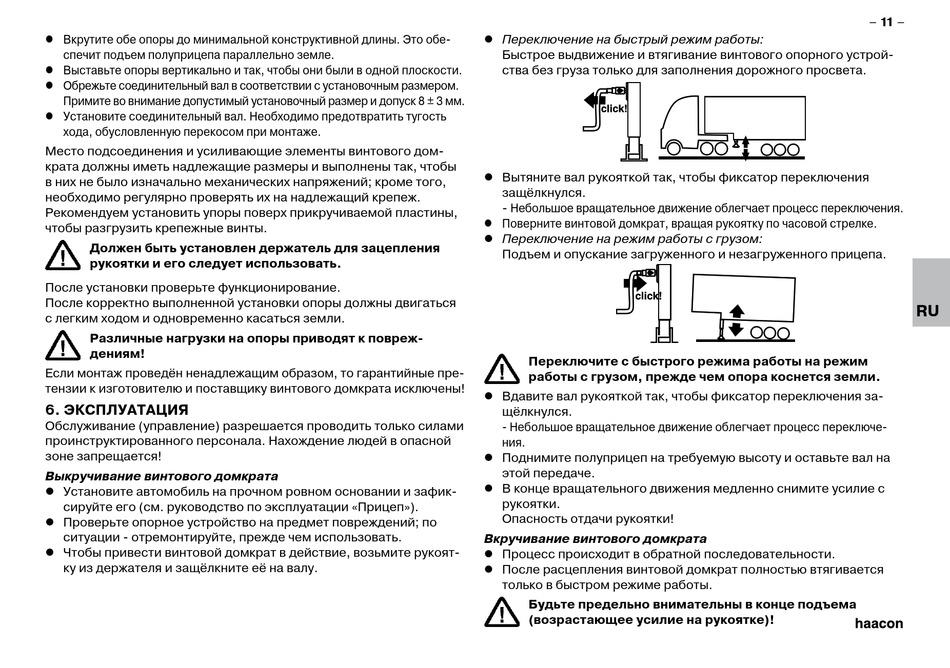

z Вкрутите обе опоры до минимальной конструктивной длины. Это обе-
спечит подъем полуприцепа параллельно земле.
z Выставьте опоры вертикально и так, чтобы они были в одной плоскости.
z Обрежьте соединительный вал в соответствии с установочным размером.
Примите во внимание допустимый установочный размер и допуск 8 ± 3 мм.
z Установите соединительный вал. Необходимо предотвратить тугость
хода, обусловленную перекосом при монтаже.
Место подсоединения и усиливающие элементы винтового дом-
крата должны иметь надлежащие размеры и выполнены так, чтобы
в них не было изначально механических напряжений; кроме того,
необходимо регулярно проверять их на надлежащий крепеж.
Рекомендуем установить упоры поверх прикручиваемой пластины,
чтобы разгрузить крепежные винты.
должен быть установлен держатель для зацепления
рукоятки и его следует использовать.
После установки проверьте функционирование.
После корректно выполненной установки опоры должны двигаться
с легким ходом и одновременно касаться земли.
Различные нагрузки на опоры приводят к повреж-
дениям!
Если монтаж проведён ненадлежащим образом, то гарантийные пре-
тензии к изготовителю и поставщику винтового домкрата исключены!
6. ЭКсплуатация
Обслуживание (управление) разрешается проводить только силами
проинструктированного персонала. Нахождение людей в опасной
зоне запрещается!
Выкручивание винтового домкрата
z Установите автомобиль на прочном ровном основании и зафик-
сируйте его (см. руководство по эксплуатации «Прицеп»).
z Проверьте опорное устройство на предмет повреждений; по
ситуации - отремонтируйте, прежде чем использовать.
z Чтобы привести винтовой домкрат в действие, возьмите рукоят-
ку из держателя и защёлкните её на валу.
z Переключение на быстрый режим работы:
Быстрое выдвижение и втягивание винтового опорного устрой-
ства без груза только для заполнения дорожного просвета.
z Вытяните вал рукояткой так, чтобы фиксатор переключения
защёлкнулся.
- Небольшое вращательное движение облегчает процесс переключения.
z Поверните винтовой домкрат, вращая рукоятку по часовой стрелке.
z Переключение на режим работы с грузом:
Подъем и опускание загруженного и незагруженного прицепа.
переключите с быстрого режима работы на режим
работы с грузом, прежде чем опора коснется земли.
z Вдавите вал рукояткой так, чтобы фиксатор переключения за-
щёлкнулся.
- Небольшое вращательное движение облегчает процесс переключе-
ния.
z Поднимите полуприцеп на требуемую высоту и оставьте вал на
этой передаче.
z В конце вращательного движения медленно снимите усилие с
рукоятки.
Опасность отдачи рукоятки!
Вкручивание винтового домкрата
z Процесс происходит в обратной последовательности.
z После расцепления винтовой домкрат полностью втягивается
только в быстром режиме работы.
будьте предельно внимательны в конце подъема
(возрастающее усилие на рукоятке)!
– 11 –
RU
