Das Kaminoberteil
schrauben.
Umluftbetrieb
Die Umluftweiche wird zusammen mit der Wandlasche verschraubt, (Abb. 2).
•
Das Umluftgehäuse (in Gerätefarbe und mit Luftöffnung versehen) mit der Umluftweiche verbinden.
•
Das Verbindungsrohr passenden Durchmessers an den Eingang der Umluftweiche und an den
Ausgang des Gebläses anschließen.
•

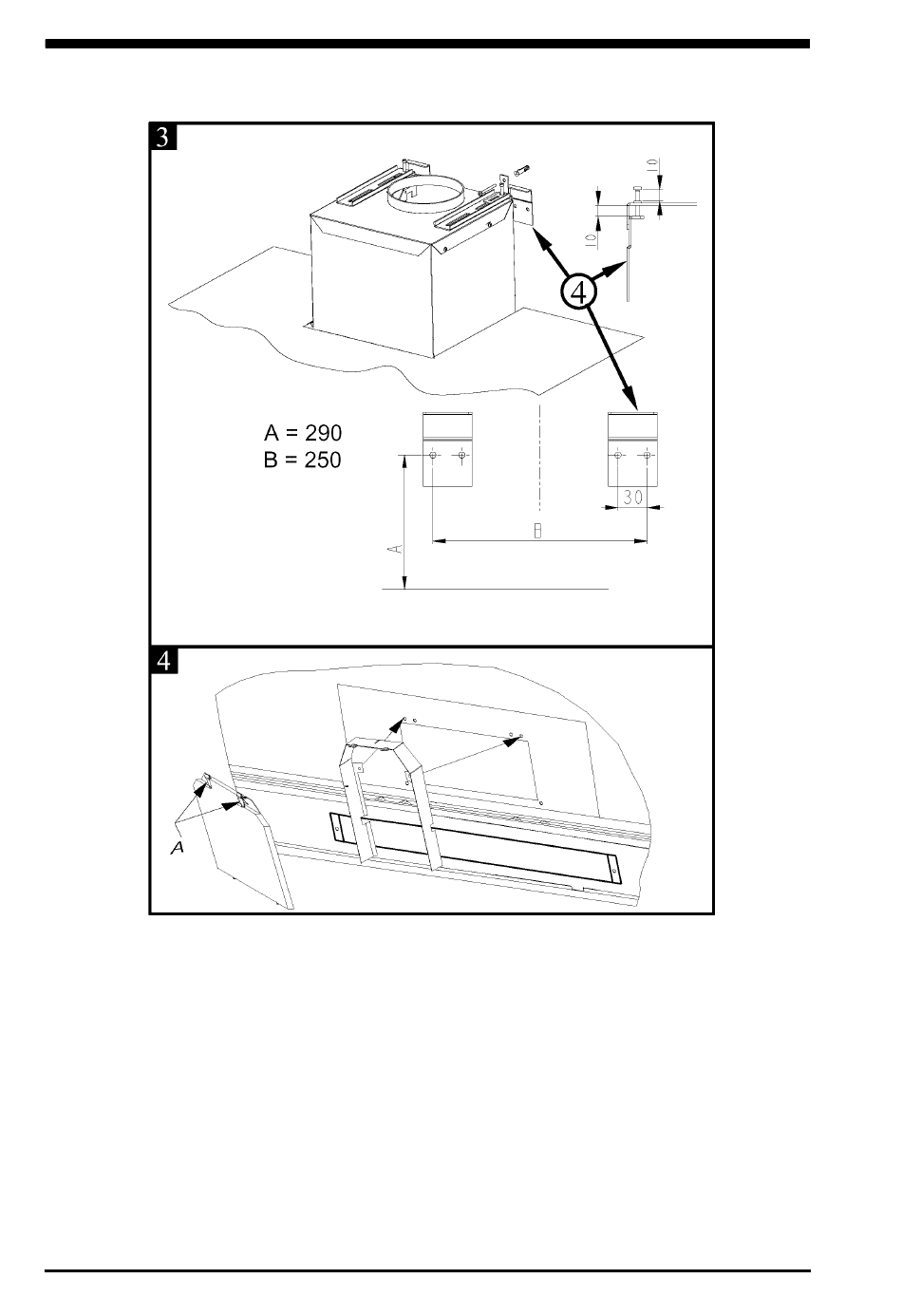

Die mitgelieferten Verbindungs-Querteile an den Innenkanten der Rahmenstruktur gemäß Zeich-
nung unter Verwendung der Schrauben 4,2x9,5 befestigen.
•
Die Aktiv-Kohlefilterkassette von unten in das Gehäuse der Dunstesse in den entsprechenden
Rahmen einführen und mittels der geformten laschen A (Abbildung 4) einrasten lassen.
in das Unterteil einfügen und am Stützblech
H5-60-85-01
mit den Schrauben 4x8 fest-
