Montage und Installation
Achtung!
Die Aussensprechstelle ..TPAS/W darf nur spannungslos montiert und demontiert werden!
!
T1 und T2 dürfen nicht mit einer anderen Ader verbunden werden.
Beim Anschluss der Video-Adern T1 (-) und T2 (+) ist auf die Polung zu achten. Sollte das
Bild nach der Inbetriebnahme verzerren, Gerät abschalten und die Adern für das
Videosignal tauschen.

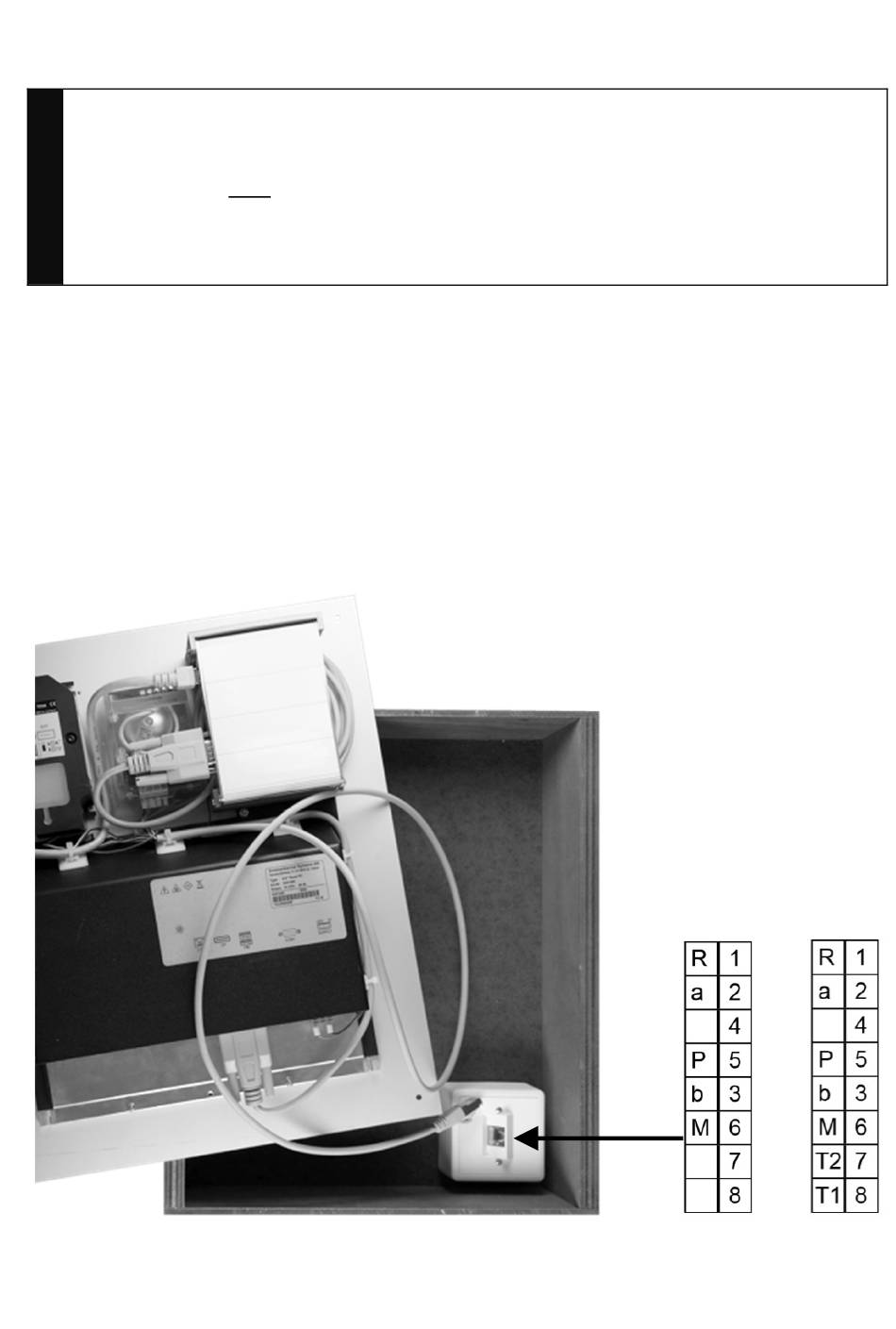

• Beiliegende RJ45-Dose auf die markierte Stelle unten rechts im montierten Einlasskasten
schrauben.
• Dosengehäuse ausbrechen und TC:Bus-Zuleitung gemäss Schema an die Klemmen 1-8 in
der RJ-45-Buchse anschliessen (siehe auch Angaben auf der Etikette im Einlasskasten).
• RJ45-Stecker der ..TPAS/W in die RJ45-Dose stecken.
• ..TPAS/W mit beigelegten Torx-Edelstahl-Schrauben auf dem Holzeinlasskasten befestigen.
4/12
TC:Bus-Klemmenbelegung:
ATPAS/W
VTPAS/W
