ELEKTRISKE SPECIFIKaTIONER:

Specifikationsområde:
-20°C til +60°C
Fælles specifikationer:
Max . forbrug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 VA
Virkningsgrad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≥ 80%
Sikring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 A T / 250 VAC
Termisk sikring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100°C
Isolation test / drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,75 kVAC / 250 VAC
Effektreduktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1%/°C omg . (T omg . > 40°C)
Transientstabilitet (10% - max . belast .) . . . . . . < 500 mV
Temperaturkoefficient . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,05%/°C
Virkning af forsyningsspootændings-
ændring (±10%) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 1%
EMC-immunitetspåvirkning . . . . . . . . . . . . . . . . . . . . . . . . < ±0,5%
Relativ luftfugtighed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 95% RH (ikke kond .)
Mål (HxBxD) (D er ekskl . ben) . . . . . . . . . . . . . . . . . . . . 80,5 x 35,5 x 84,5 mm
Kapslingsklasse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP30
Vægt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210 g
Indgang:
Forsyningsspænding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207 . . .253 VAC
Frekvens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 . . .60 Hz

udgang:

Udgangsspænding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 eller 15 VDC
Justeringsmulighed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±5%
Udgangseffekt (max .) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 W
Udgangsstrøm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 A / 24 VDC
Belastningsstabilitet (0 - max . belast .) . . . . . . . < 1,5% / A
Elektronisk strømbegrænsning . . . . . . . . . . . . . . . . . . Nom . 2,5 A
Udgangsripple . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 40 mVRMS (100 kHz)
GOST R godkendelse:
VNIIM, Cert. no. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Se www .prelectronics .dk
Overholdte myndighedskrav:
EMC 2004/108/EF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 61326-1
LVD 2006/95/EF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 61010-1
PELV/SELV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IEC 364-4-41 og EN 60742
8
102,4 . . .132,2 VAC
2 A / 15 VDC
Standard:

bESTILLINGSSKEMa:

Type Indgang
2222 115 VAC
230 VAC

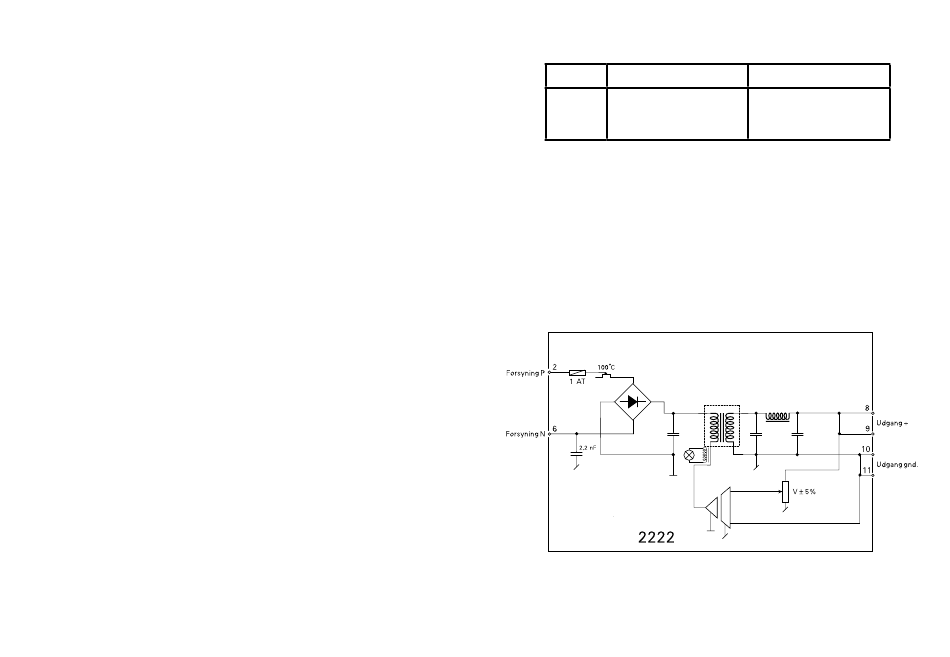

bLOKDIaGRaM:

udgang
: A 24 VDC : 1
: B 15 VDC : 2
