Matrix automowtic mow 800 Bedienungsanleitung Seite 19

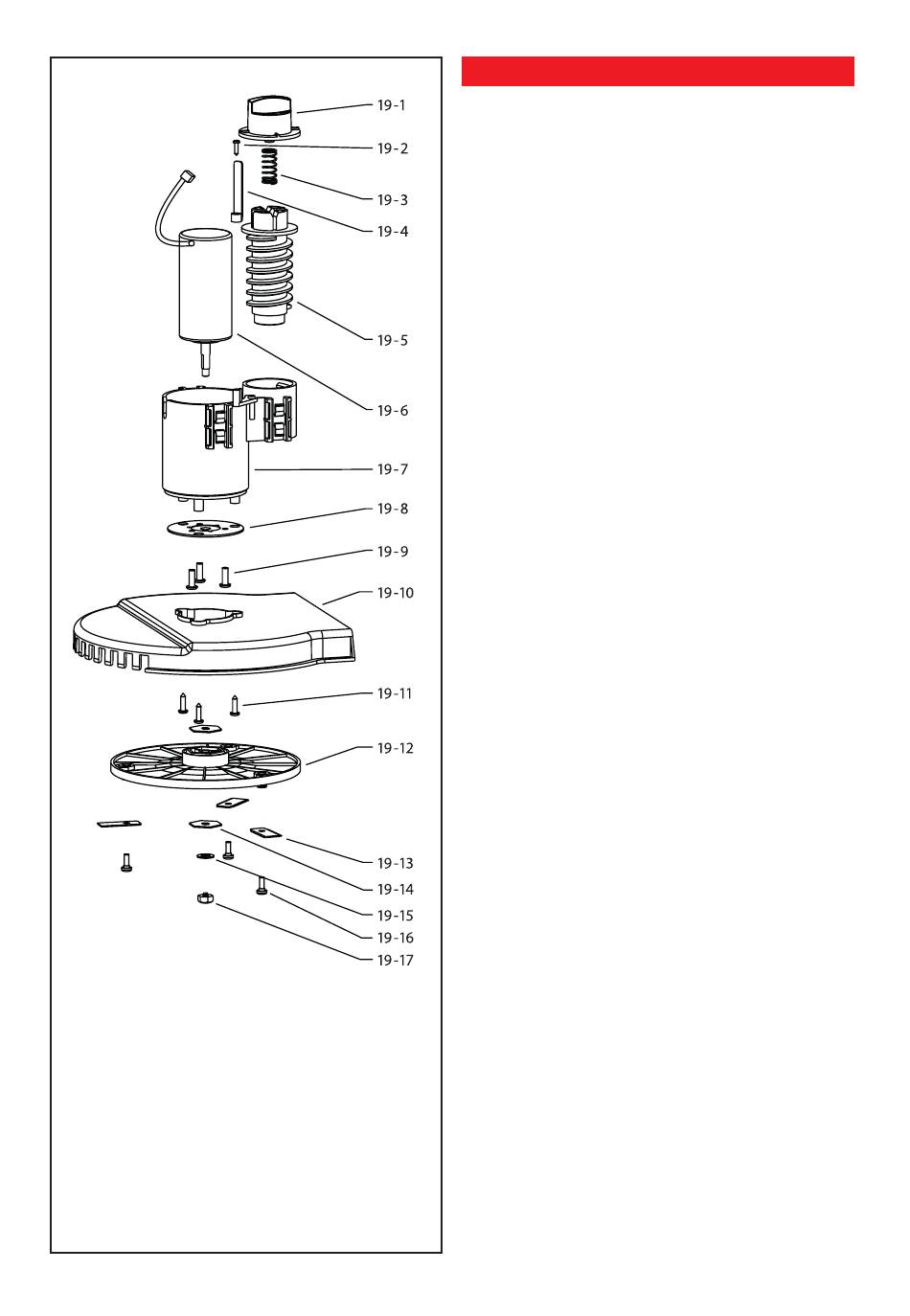

KLINGENPLATTEN-SYSTEM
19 -1
Höheneinstellknopf
19-1
M3*12 Blechschrauben
19-2
19 -2
Knopffeder
19-3
Skalenstreifen
19-4
Helixrohr
19-5
19 - 3
Mähmotor
19-6
19 - 4
Mähmotorhalterung
19-7
Mähmotordichtung
19-8
M4x16 Blechschrauben
19-9
Schutz der Klingenplatte
19-10
M4*16 Blechschrauben
19-11
19 - 5
Klingenplatte
19-12
Klingen
19-13
Sechskantdichtung
19-14
Runde Dichtung
19 - 6
19-15
Klingenschraube
19-16
Mutter
19-17
19 - 7
19 - 8
19 - 9
19 -10
19 -11
19 -12
19 -13
19 -14
19 -15
19 -16
19 -17
DE
19
