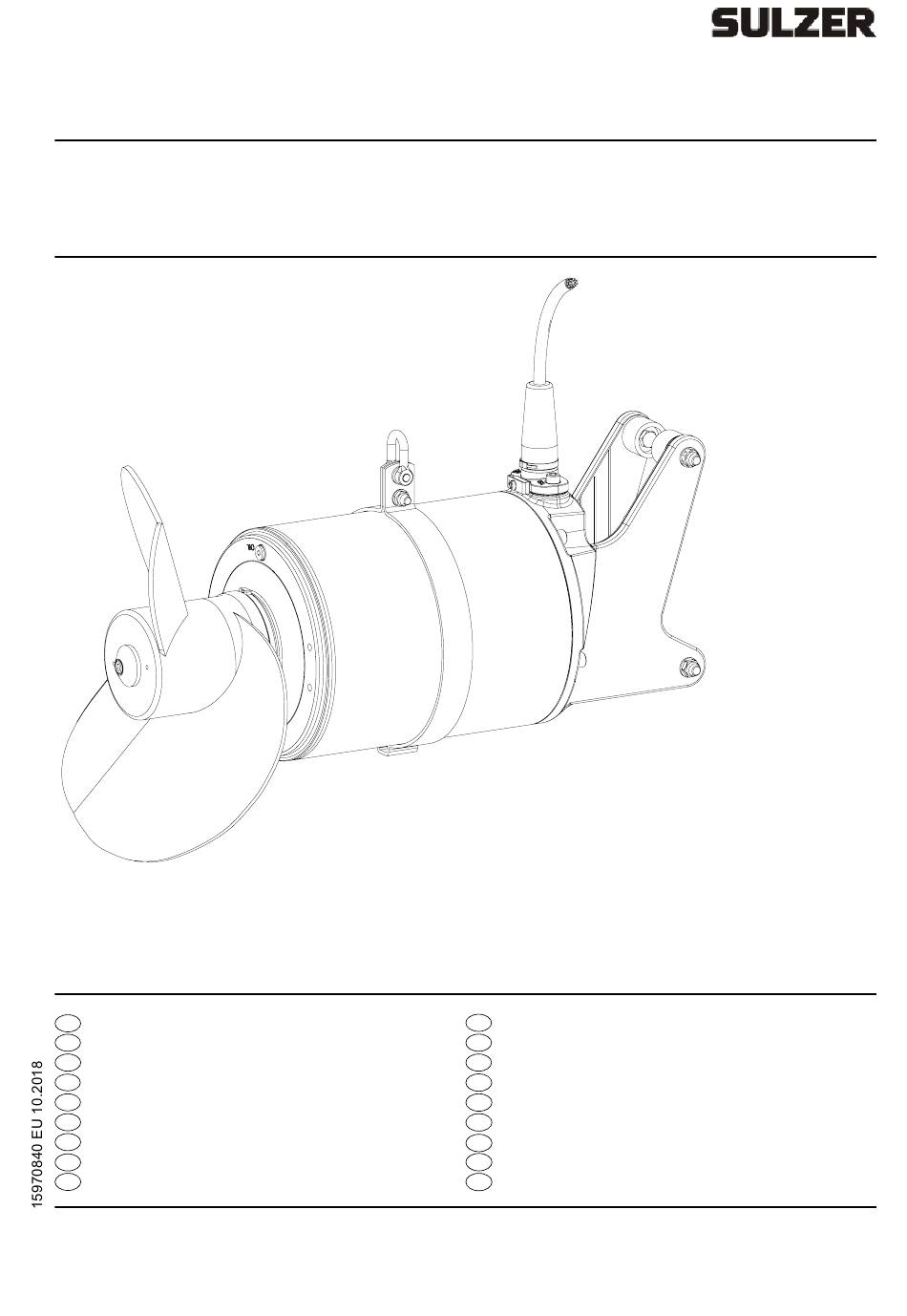

Submersible Mixer Type ABS XRW 480
Einbau- und Betriebsanleitung .......................................2
de
Installation and Operating Instructions ..........................5
en
Instructions de montage et d'utilisation .........................8
fr
Istruzioni di montaggio e d'uso.................................. ...11
it
Instrucciones de Instalación y Funcionamiento. ......... .14
es
Monterings- och bruksanvisning ..................................17
sv
Monterings- og betjeningsvejledning ......................... .20
da
Asennus - ja käyttöohje .............................................. .23
fi
Οδηγίες Εγκατάστασης και Λειτουργίας ......................26
el
EU 0840-A
Inbouwhandleiding en gebruiksaanwijzing ........................... 29
nl
Instrução de montagem e de utilização ............................... 32
pt
Monterings- og bruksanvisning ........................................... .35
no
Instrukcja montażu i obsługi ................................................ .38
pl
Paigaldus- ja kasutusjuhend ................................................ .41
et
Beépítési és üzemeltetési útmutató ......................................44
hu
Montážní a provozní pokyny ................................................ .47
cs
Ръководство за монтаж и експлоатация ........................ .50
bg
Instrucţiuni de montaj şi utilizare ......................................... .53
ro
www.sulzer.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sulzer ABS XRW 480

Inhaltszusammenfassung für Sulzer ABS XRW 480

  • Seite 1 Submersible Mixer Type ABS XRW 480 Einbau- und Betriebsanleitung ........2 Inbouwhandleiding en gebruiksaanwijzing ......29 Installation and Operating Instructions ......5 Instrução de montagem e de utilização ....... 32 Instructions de montage et d‘utilisation ......8 Monterings- og bruksanvisning ..........35 Istruzioni di montaggio e d‘uso........11 Instrukcja montażu i obsługi ..........
  • Seite 2 XRW 480. Gleiches gilt für die Sicherheitshinweise. Diese sind in dem separaten Heft mit der Art.-Nr. 15970799 enthalten und sind vor der Installation und Inbetriebnahme sorgfältig zu studieren! In dieser „Zusatz“-Einbau- und Betriebsanleitung für das Tauchmotorrührwerk Typ ABS XRW 480 sind daher nur Querverweise bzw. die abweichenden, zusätzlichen und produktspezifischen Informationen enthalten.

  • Seite 3: Installation

    Produktbeschreibung Beschreibung allgemein Siehe Kapitel 5 der Einbau- und Betriebsanleitung 15972513-EU. 4.1.1 Baumaße XRW 480 286,5 [11,3] min.190 100x100 [11,3] [min.7,5] [4,0x4,0] 100x100 [4,0x4,0] 99,5 [19,1] [3,9] [31,1] Bild 1 Baumaße XRW 480 Konstruktiver Aufbau XRW 480 Legende Halterung Kabeleinführung Halterung mit Schäkel Motorgehäuse Welleneinheit mit Rotor und Lagern...
  • Seite 4 Demontage • Zylinderschraube (3/1) mit Sicherungsscheiben (3/3) und Propellerscheibe (3/2) demontieren. • Ziehen Sie den Propeller (3/4) von der Motorwelle. Entfernen Sie die Passfeder (3/5). Montage • Welle und Nabe reinigen. Neue Passfeder (3/5) in die Nut der Motorwelle einsetzen. ACHTUNG Keine Öle verwenden die Molybdän-Schwefelkohlenstoff enthalten! •...
  • Seite 5 Installation and Operating Instructions (Translation of Original Instructions) XRW 480 General The main parts of the installation and operating instructions with part no. 15972513-EU (submersible mixer type ABS XRW) are also valid for XRW 480. This also applies if the XRW 480 model Ex is connected correctly and operated in safe mode. The same applies for the Safety instructions.
  • Seite 6 Product description General description See chapter 5 of the Installation and Operating Instructions 15972513-EU. 4.1.1 Dimensions XRW 480 286,5 [11,3] min.190 100x100 [11,3] [min.7,5] [4,0x4,0] 100x100 [4,0x4,0] 99,5 [19,1] [3,9] [31,1] Figure 1 Dimensions XRW 480 Structural design XRW 480 Legend Bracket Cable inlet...

  • Seite 7: Tightening Torque

    Dismantling • Dismantle socket head screw (3/1) with lock washers (3/3) and propeller washer (3/2). • Withdraw the propeller (3/4) from the propeller shaft. Remove key (3/5) from the end of the shaft. Assembly • Clean carefully shaft and boss. the key to the shaft end. ATTENTION Do not use any products containing molybdenum disulphide! •...
  • Seite 8 Instructions de montage et d‘utilisation (Traduction des consignes d‘origine) - XRW 480 Généralités De manière générale, la notice de montage et d'utilisation, réf. 15972513-EU (Agitateur submersible type ABS XRW) est également vala- ble pour le modèle XRW 480. Ceci vaut également pour le raccordement conforme et le fonctionnement sûr du modèle Ex du XRW 480.
  • Seite 9 Description du produit Description générale Voir Chapitre 5 de l’Instructions de montage et d‘utilisation 15972513-EU. 4.1.1 Dimensions XRW 480 286,5 [11,3] min.190 100x100 [11,3] [min.7,5] [4,0x4,0] 100x100 [4,0x4,0] 99,5 [19,1] [3,9] [31,1] Figure 1 Dimensions XRW 480 Conception XRW 480 Légende Fixation 2...
  • Seite 10 Démontage • Desserrer la vis à tête cylindrique (3/1) avec les rondelles d'arrêt (3/3) et la rondelle de l‘hélice (3/2). • Enlever l’hélice de l’arbre d’hélice. Retirer la clavette (3/5) de l’extrémité de l’arbre. Assemblage • Nettoyer soigneusement l’arbre et le moyeu. Huiler légèrement l’arbre et le moyeu. Mettre la clavette sur l’extrémité de l’arbre. ATTENTION N'utiliser aucune huile contenant du sulfure de carbone au molybdène ! •...

  • Seite 11: Informazioni Generali

    Istruzioni di montaggio e d‘uso (Traduzione delle istruzioni originali) XRW 480 Informazioni generali Sostanzialmente le istruzioni di montaggio e d'uso dell'Art. Nr. 15972513-EU (Miscelatori sommersi tipo ABS XRW) valgono in gran parte anche per l'agitatore XRW 480. Lo stesso vale per il corretto collegamento e il funzionamento sicuro dell‘XRW 480 in esecuzione per atmosfere a rischio di esplosione.

  • Seite 12: Descrizione Del Prodotto

    Descrizione del prodotto Descrizione in genere Vedere capitolo 5 delle istruzioni di montaggio e d‘uso 15972513-EU. 4.1.1 Dimensioni XRW 480 286,5 [11,3] min.190 100x100 [11,3] [min.7,5] [4,0x4,0] 100x100 [4,0x4,0] 99,5 [19,1] [3,9] [31,1] Fig. 1 Dimensioni XRW 480 Struttura costruttiva XRW 480 Legenda Supporto Introduzione cavo...

  • Seite 13: Collegamento Elettrico

    Smontaggio • Smontare la vite a testa cilindrica (3/1) con rosette di sicurezza (3/3), rondella dell'elica (3/2). • Estrarre l’elica dall’albero. Rimuovere la chiavetta (3/5) dall’estremità dell’albero. Montaggio • Pulire con cura albero e mozzo. Oliare leggermente albero e mozzo. Inserire la chiavetta nell’estremità dell’albero. ATTENZIONE Non usare oli contenenti molibdeno e zolfo! •...
  • Seite 14 Instrucciones de Instalación y Funcionamiento (Traducción de las instrucciones originales) - XRW 480 Generalidades El manual de instrucciones de instalación y funcionamiento con nº de referencia 15972513-EU (Agitador Sumergible Gama ABS XRW) es también válido para los componentes principales del agitador modelo XRW 480. Esto vale también para la conexión adecuada y el funcionamiento seguro de la variante Ex del XRW 480, al igual que las Instrucciones generales de Seguridad cuyo documento con nº...

  • Seite 15: Instalación

    Descripción del equipo Descripción general Ver apartado 5 de las Instrucciones de Instalación y Funcionamiento – Ref. 15972513-EU. 4.1.1 Dimensiones XRW 480 286,5 [11,3] min.190 100x100 [11,3] [min.7,5] [4,0x4,0] 100x100 [4,0x4,0] 99,5 [19,1] [3,9] [31,1] Bild 1 Baumaße XRW 480 Diseño de XRW 480 Leyenda Soporte guía...

  • Seite 16: Conexión Eléctrica

    Desmontaje • Retirar el tornillo de cabeza hueca (3/1) con las arandelas de bloqueo (3/3), la arandela de la hélice (3/2). • Separe la hélice del eje. Extraiga la chaveta (3/5) del extremo del eje. Montaje • Limpie cuidadosamente el eje y la brida. Lubríquelos ligeramente. Monte la chaveta en el extremo del eje. ATENCIÓN ¡No utilizar ningún producto que contenga bisulfuro de molibdeno! • Alinee la ranura del cubo de la hélice con la chaveta del eje y empuje la hélice cuidadosamente hasta el tope. •...
  • Seite 17 Monterings- och bruksanvisning (Översättning av originalinstruktioner) XRW 480 Allmänt I princip gäller inmonterings- och bruksanvisning med art.-Nr. 15972513-EU (Dränkbar mixer typ ABS RW) itill största delen också för XRW 480. Detta gäller också för den korrekta anslutningen och säker drift av Ex-utförandet av XRW 480. Det samma gäller också för Säker- hetsanvisningarna. Dessa finns i ett separat häfte med art.-Nr. 15970799 och ska studeras noga innan installation och idriftsättning! I denna "Tillsats"-monterings- och bruksanvisning för ABS dränkbar pump-omrörare XRW 480 finns därför bara referenshänvis- ningar resp. avvikande, kompletterande och produktspecifika informationer.
  • Seite 18 Produktbeskrivning Generell beskrivning Se kapitel 5 i monterings- och bruksanvisning 15972513-EU. 4.1.1 Måttdata XRW 480 286,5 [11,3] min.190 100x100 [11,3] [min.7,5] [4,0x4,0] 100x100 [4,0x4,0] 99,5 [19,1] [3,9] [31,1] Bild 1 Måttdata XRW 480 Konstruktion för XRW 480 Teckenförklaring Fäste Kabelgenomföring Hållare med schackel Motorghus Axelenhet med rotor och lager...
  • Seite 19 Demontage • Demontera cylinderskruv (3/1) med Låsbrickor (3/3), och propellerplatta (3/2). • Dra ut propellern från propellerskaftet. Ta bort nyckeln (3/5) från skaftets ände. Montage • Rengör skaft och centrumdel grundligt. Olja lätt in skaft och centrumdel. Montera nyckeln på skaftets ände. OBSERVERA Använd inga oljor som innehåller molybden-svavelkolämnen! •...
  • Seite 20 Monterings- og betjeningsvejledning (Oversættelse af de oprindelige instruktioner) XRW 480 Generelt Principielt er en stor del af monterings- og betjeningsvejledning med art.-nr. 15972513-EU (Dykkede mixer type ABS XRW) også relevant for XRW 480. Det gælder også for den passende tilslutning og sikre drift af Ex-udgaven fra XRW 480. Det samme gælder for sikkerhedsanvisninger- ne.
  • Seite 21 Produktbeskrivelse Generel beskrivelse Se kapitel 5 i monterings- og betjeningsvejledning 15972513-EU. 4.1.1 Konstruktionsmål XRW 480 286,5 [11,3] min.190 100x100 [11,3] [min.7,5] [4,0x4,0] 100x100 [4,0x4,0] 99,5 [19,1] [3,9] [31,1] Figur 1 Konstruktionsmål XRW 480 Konstruktiver Aufbau XRW 480 Forklaring Holder Kabelindføring Holder med sjækkel Motorhus Aksel med rotor og lejer...

  • Seite 22: Elektrisk Tilslutning

    Afmontering • Afmonter cylinderskruen (3/1) med sikringsskivern (3/3), og propelskiven (3/2). • Træk propellen fra propellens aksel. Fjern nøglen (3/5) fra akselenden. Montering • Rens aksel og nav. Smør aksel og nav let. Sæt nøglen på akselenden. VIGTIGT Anvend ikke olie, som indeholder molybdæn-svovlkul! •...
  • Seite 23 Asennus- ja käyttöohje, tuotenro 15972513-EU (Upposekoitin Tyyppi ABS XRW), on suurilta osin voimassa myös sekoittimelle XRW 480. Tämä koskee myös asianmukaista liitäntää ja XRW 480:n Ex-version turvallista käyttöä. Sama koskee turvallisuusohjeita. Ne löytyvät erillisestä lehtisestä, tuotenro 15970799, ja ne on luettava huolellisesti ennen asennusta ja käyttöönottoa! Tämä (Upposekoitin Tyyppi ABS XRW 480) "lisä"-asennus- ja käyttöohje sisältää siksi vain ristiviittauksia tai poikkeavia ja tuote- kohtaisia lisätietoja. 1.1 - 1.3 Johdanto;...
  • Seite 24 Tuotekuvaus Yleiskuvaus Katso asennus- ja käyttöohjeen 15972513-EU luvut 5. 4.1.1 Rakennemitat XRW 480 286,5 [11,3] min.190 100x100 [11,3] [min.7,5] [4,0x4,0] 100x100 [4,0x4,0] 99,5 [19,1] [3,9] [31,1] Kuva 1 Rakennemitat XRW 480 Rakenteellinen rakenne XRW 480 kuvateksti tuki kaapelin sisäänvienti Kiinnitin ja sakkelit Moottorin kotelo akseliyksikkö...
  • Seite 25 Purkaminen • Irrota lieriöruuvi (3/1) ja lukkolaatat (3/3), sekä potkurilaatta (3/2). • Irrota potkuri akselista. Poista avain (3/5) akselin päästä. Asennus • Puhdista huolellisesti akseli ja keskiö. Voitele pienellä öljymäärällä akseli ja keskiö. Asenna avain akselin päähän. HUOMIO Älä käytä molybdeeni-rikkihiiltä sisältäviä öljyjä! •...
  • Seite 26 Οδηγίες Εγκατάστασης και Λειτουργίας (Μετάφραση του πρωτοτύπου των οδηγιών) - XRW 480 Γενικά Ουσιαστικά, οι οδηγίες εγκατάστασης και χρήσης με Κωδ. Πρ. 15972513-EU (ABS - βυθιζόμενοι αναδευτήρες RW) ισχύουν κατά ένα μεγάλο μέρος και για το XRW 480. Αυτό ισχύει επίσης και για την κατάλληλη σύνδεση και την ασφαλή λειτουργία της έκδοσης Εx του XRW 480. Το ίδιο ισχύει και για τις Υποδείξεις ασφαλείας. Οι υποδείξεις αυτές περιλαμβάνονται στο ξεχωριστό βιβλίο με Κωδ. Πρ. 1 597 0799 και πρέπει να διαβάζονται προσεκτικά πριν την εγκατάσταση και θέση σε λειτουργία! Στις παρούσες „Πρόσθετες“ οδηγίες εγκατάστασης και χρήσης για τον βυθιζόμενοι αναδευτήρες ABS XRW 480 περιλαβάνονται, ως εκ τούτου, μόνο παραπομπές και αποκλίνουσες, πρόσθετες και συγκεκριμένες επί του προϊόντος πληροφορίες. 1.1 - 1.3 Εισαγωγή; Σωστή χρήση των προϊόντων; Περιορισμοί εφαρμογής Βλ. Κεφάλαιο 1.1 - 1.3 των οδηγιών εγκατάστασης και χρήσης 15972513-EU. Περιοχές εφαρμογής...
  • Seite 27 Περιγραφή προϊόντος Γενική περιγραφή Βλ. Κεφάλαιο 5 των οδηγιών εγκατάστασης και χρήσης 15972513-EU. 4.1.1 Διαστάσεις κατασκευής XRW 480 286,5 [11,3] min.190 100x100 [11,3] [min.7,5] [4,0x4,0] 100x100 [4,0x4,0] 99,5 [19,1] [3,9] [31,1] Εικ. 1 Διαστάσεις κατασκευής 480 Δομική κατασκευή των XRW 480 Λεζάντα 1 Βάση στήριξης 2 Είσοδος καλωδίου 3 Στήριγμα με αγκύλιο 4 Περίβλημα κινητήρα...
  • Seite 28 Αποσυναρμολόγηση • Αφαιρέστε τον κυλινδρικό κοχλία (3/1) με τις ροδέλες ασφαλείας (3/3) και τον δίσκο του έλικα (3/2). • Αφαιρέστε την έλικα από τον άξονά της. Αφαιρέστε τη σφήνα (3/5) από το άκρο του άξονα. Συναρμολόγηση • Καθαρίστε επιμελώς τον άξονα και τον ομφαλό. Λιπάνετε ελαφρά με λάδι τον άξονα και τον ομφαλό. Εγκαταστήστε τη σφήνα στο άκρο του άξονα. ΠΡΟΣΟΧΗ Μην χρησιμοποιείτε λάδια, τα οποία περιέχουν μολυβδαίνιο-διθειούχο άνθρακα! • Ευθυγραμμίστε την αύλακα της πλήμνης της έλικας με τη σφήνα του άξονα και σπρώξτε με προσοχή την έλικα μέχρι να ακινητοποιηθεί. • Εγκαταστήστε την ασφαλιστική ροδέλα και τη ροδέλα της έλικας (κατά περίπτωση) στη βίδα Άλεν. Εξασφαλίστε τη σωστή θέση εγκατάστασης των ασφαλιστικών ροδελών. • Βιδώστε τη βίδα Άλεν και σφίξτε την με την καθορισμένη ροπή σύσφιξης. Ροπές σύσφιγξης Βλ. Κεφάλαιο 8.2 των οδηγιών εγκατάστασης και χρήσης 15972513-EU. Παραδείγματα εγκατάστασης των XRW 480 Για αυτόν τον τρόπο εγκατάστασης συνιστάται να χρησιμοποιείται η κλειστή βάση στήριξης. Λεζάντα 1 Υποστάτης ανύψωσης με βαρούλκο και σχοινί 2 Πάνω στήριγμα...
  • Seite 29 Veiligheidsaanwijzingen. Deze zijn opgenomen in de separate map met art.-nr. 15970799 en moeten vóór het installeren en in bedrijf nemen zorgvuldig worden bestudeerd! In deze "Aanvullende inbouw- en gebruikshandleiding voor het Dompelmixer Type ABS XRW 480 zijn daarom alleen kruisverwij- zingen, resp. de afwijkende, aanvullende en productspecifieke informatie opgenomen.
  • Seite 30 Productbeschrijving Algemene beschrijving Zie hoofdstuk 5 van de inbouw- en gebruikshandleiding 15972513-EU. 4.1.1 Bouwmaten XRW 480 286,5 [11,3] min.190 100x100 [11,3] [min.7,5] [4,0x4,0] 100x100 [4,0x4,0] 99,5 [19,1] [3,9] [31,1] Afbeelding 1 Bouwmaten XRW 480 Constructieve opbouw XRW 480 Legenda Houder Kabelinvoer Steun met koppelschakel Motorhuis...
  • Seite 31 Demontage • Cilinderkopschroef (3/1) met borgschijven (3/3), en propellerschijf (3/2) demonteren. • Trek de rotor van de rotoras. Verwijder de spie (3/5) van het einde van de as. Montage • Reinig de as en de naaf zorgvuldig. Smeer de as en naaf licht met olie. Plaats de spie in het aseinde. ATTENTIE Geen oliesoorten gebruiken die molybdeensulfiden bevatten! •...

  • Seite 32: Código De Identificação

    Ex do XRW 480. O mesmo é válido para as Advertências de segurança. Estas encontram-se num manual em separado com o Art. Nº. 1 597 0799 e devem ser cuidadosamente lidas e estudadas antes da instalação e colocação em funcionamento! Nestas instruções de montagem e de operação "adicionais" para o agitador com motor submersível ABS XRW 480 apenas se encontram, portanto, referências cruzadas ou então as informações diferentes, adicionais, específicas do produto.
  • Seite 33 Descrição do produto Descrição geral Consulte o capítulo 5 das instruções de montagem e de utilização 15972513-EU. 4.1.1 Dimensões XRW 480 286,5 [11,3] min.190 100x100 [11,3] [min.7,5] [4,0x4,0] 100x100 [4,0x4,0] 99,5 [19,1] [3,9] [31,1] Imagen 1 Dimensões XRW 480 Configuração construtiva XRW 480 Legenda Suporte Entrada de cabos...

  • Seite 34: Ligação Eléctrica

    Desmontagem • Desmontar o parafuso de cabeça cilíndrica (3/1) com anilhas de retenção (3/3), a anilha da hélice (3/2). • Retire a hélice do respectivo veio. Remova a chaveta (3/5) da extremidade do veio. Montagem • Limpe cuidadosamente o veio e o cubo. Lubrifique ligeiramente o veio e o cubo. Insira a chaveta na extremidade do veio. ATENÇÃO Não usar óleos que contenham molibdénio ou sulfureto de carbono! •...
  • Seite 35 XRW 480. Dette gjelder også for riktig tilkobling og sikker drift av Ex-utførelsen til XRW 480. Det samme gjelder for sikkerhetsanvis- ningene. Disse finner du i det separate heftet med art.nr. 15970799, og må leses nøye før installasjon og igangsetting! I denne "Tillegg" - Monterings- og bruksanvisning for senkbar omrører type ABS XRW 480 er derfor kun kryssreferanser og av- vikende, tilleggs- og produktspesifikk informasjon beskrevet.
  • Seite 36 Produktbeskrivelse Generell beskrivelse Se kapittel 5 i monterings- og bruksanvisningen 15972513-EU. 4.1.1 Dimensjoner XRW 480 286,5 [11,3] min.190 100x100 [11,3] [min.7,5] [4,0x4,0] 100x100 [4,0x4,0] 99,5 [19,1] [3,9] [31,1] Figur 1 Dimensjoner XRW 480 Oppbyggingen av XRW 480 Forklaring Holder Kabelinnføring Feste med sjakkel Motorhus Akselenhet med rotor og lagre...

  • Seite 37: Elektrisk Tilkobling

    Demontering • Demonter sylinderskrue (3/1) med låseskiver (3/3) og propellskive (3/2). • Dra propellen av propellakselen. Demonter nøkkelen (3/5) fra enden av akselen. Montering • Rengjør akselen og navet grundig. Smør akselen og navet lett med olje. Fest nøkkelen til akselenden. Ikke bruk olje som inneholder molybden-svovelkarbon! •...

  • Seite 38: Uwagi Ogólne

    Instrukcja montażu i obsługi (Tłumaczenie oryginalnych instrukcji) XRW 480 Uwagi ogólne Zasadniczo instrukcja montażu i obsługi o numerze art. 15972513-EU (Mieszadła Zatapialne Typu ABS XRW) są w dużej mierze zgodne również z XRW 480. Dotyczy to również prawidłowego podłączenia i bezpiecznej eksploatacji XRW 480 w wersji Ex. Dotyczy to również wskazówek dotyczących bezpieczeństwa. Są one zawarte w osobnej książce o numerze art. 15970799; należy się z nimi dokładnie zapoznać przed rozpoczęciem instalacji i uruchomieniem! Dlatego też w niniejszej „Dodatkowej” instrukcji montażu i obsługi mieszadła zatapialne typu ABS XRW 480 zawarte są wyłącznie odsyłacze lub informacje różniące się, dodatkowe i specyficzne dla produktu. 1.1 - 1.3 Wprowadzenie; Zastosowanie zgodne z przeznaczeniem; Granice zastosowania Patrz rozdziale 1.1 – 1.3 instrukcji montażu i obsługi 15972513-EU. Zakres zastosowania Mieszadło z silnikiem zanurzeniowym XRW 480 służy do mieszania i przetłaczania lepkich płynów z zawartością ciał stałych w oczysz- czalniach ścieków, stosowanych w przemyśle i rolnictwie. Jest ono przeznaczone zwłaszcza do homogenizacji szlamu i kofermentów/...
  • Seite 39 Opis urządzenia Ogólny opis Patrz rozdziale 5 instrukcji montażu i obsługi 15972513-EU. 4.1.1 Wymiary konstrukcyjne XRW 480 286,5 [11,3] min.190 100x100 [11,3] [min.7,5] [4,0x4,0] 100x100 [4,0x4,0] 99,5 [19,1] [3,9] [31,1] Rys. 1 Wymiary konstrukcyjne XRW 480 Budowa konstrukcyjna XRW 480 Legenda Uchwyt Wlot kabla 3 Mocowanie z pałąkiem Obudowa silnika 5 Zespół wałka z wirnikiem i łożyskami 6...

  • Seite 40: Momenty Dokręcające

    Demontaż • Zdemontować śrubę z łbem walcowym (3/1) z podkładkami zabezpieczającymi (3/3), tarczę śmigła (3/2). • Zdjąć śmigło z wałka. Usunąć klucz (3/5) z końcówki wałka. Montaż • Ostrożnie oczyścić wałek i piastę. Założyć klucz na końcówkę wałka. UWAGA Nie używać olejów zawierających molibdenowy dwusiarczek węgla! • Wyrównać rowek w piaście śmigła z kluczem wałka i delikatnie wepchnąć śmigło na wałek do oporu. • Założyć podkładkę zabezpieczającą na śrubę z łbem gniazdowym. Podkładki zabezpieczające muszą być założone prawidłowo. • Wkręcić śrubę z łbem gniazdowym i zacisnąć ją używając odpowiedniego momentu obrotowego. Momenty dokręcające Patrz rozdziale 8.2 instrukcji montażu i obsługi 15972513-EU. Przykłady instalacji XRW 480 Dla tego typu instalacji zaleca się wykorzystanie zamkniętego uchwytu. Legenda Wysięgnik podnośnikowy z kołowrotem i liną 2 Górny kozioł mocujący 3 Uchwyt zamknięty Podpora dolna Zaciskowy ogranicznik bezpieczeństwa Obrotowa czworokątna rura prowadnikowa 7 Zacisk odciągowy z hakiem kablowym Rys.
  • Seite 41 Paigaldus- ja kasutusjuhend (Originaalkasutusjuhendi tõlge) XRW 480 Üldist Põhimõtteliselt kehtib paigaldus- ja kasutusjuhend art.-nr. 15972513-EU (ABS sukelmootoriga segamismehhanismid RW) suures osas ka XRW 480 puhul. See kehtib ka XRW 480 Ex-mudeli asjakohase ühendamise ja ohutu käitamise kohta. Sama kehtib ka ohutusjuhiste kohta.
  • Seite 42 Tootekirjeldus Üldkirjeldus Vt. peatükk 5 paigaldus- ja kasutusjuhendis 15972513-EU. 4.1.1 XRW 480 gabariidid 286,5 [11,3] min.190 100x100 [11,3] [min.7,5] [4,0x4,0] 100x100 [4,0x4,0] 99,5 [19,1] [3,9] [31,1] Joonis 1 XRW 480 gabariidid XRW 480 ehitus Legend Kinnitus Kaabli sisseviik Haagiga hoidik Mootori korpus Võll rootori ja laagritega Propelleripuks / Propeller...
  • Seite 43 Demontaaž • Demonteerige silinderpeakruvi (3/1) koos kindlustusseibide (3/3) ja propelleriseibi (3/2). • Tõmmake propeller võllilt eemale. Eemaldage võti (3/5) võlli otsast. Montaaž • Puhastage ettevaatlikult võlli ja rummu. Õlitage kergelt võlli ja rummu. Asetage võti võlli otsa. TÄHELEPANU Ärge kasutage õlisid, mis sisaldavad molübdeen-väävelsüsinikku! •...

  • Seite 44: Általános Tudnivalók

    480 termékre is érvényes. Ez érvényes az XRW 480 robbanásbiztos kivitelű berendezés szakszerű csatlakoztatására és biztonságos üzemeltetésére is. Ugyanez igaz a biztonsági utasításokra. Ezek külön, a 15970799 cikkszámú füzetben találhatók, amiket a felszere- lés és üzembe helyezés előtt gondosan tanulmányozni kell! Ebben az ABS XRW 480 merülőmotoros keverőszerkezet „kiegészítő“ beszerelési és használati útmutatójában ezért csak ke- resztutalások vannak ill. az eltérések, kiegészítések és termékspecifikus információk. 1.1 - 1.3 Bevezető; Rendeltetésszerű használat; Az alkalmazás korlátai Lásd az 15972513-EU számú...
  • Seite 45 Termékleírás Általános leírás Lásd az 15972513-EU számú beszerelési és használati útmutató 5 fejezetét. 4.1.1 Gyártási méretek XRW 480 286,5 [11,3] min.190 100x100 [11,3] [min.7,5] [4,0x4,0] 100x100 [4,0x4,0] 99,5 [19,1] [3,9] [31,1] 1. ábra Gyártási méretek XRW 480 Szerkezeti felépítés XRW 480 Jelmagyarázat Tartó...

  • Seite 46: Üzembe Helyezés; Karbantartás

    Leszerelés • Szerelje le a (3/1) hengercsavarokat a (3/3) biztosító alátétekkel együtt és a (3/2) propeller alátétet. • A propellert húzza le a propeller-tengelyről. A csapszeget (3/5) távolítsa el a tengelyvégről. Összeszerelés • Óvatosan tisztítsa meg a tengelyt és az agyperemet. Enyhén olajozza be a tengelyt és az agyperemet. A csapszeget helyezze vissza a tengelyvégbe.
  • Seite 47 Montážní a provozní pokyny (Překlad původních pokynů) XRW 480 Všeobecné Návod k vestavbě a obsluze s č. sort. pol. 15972513-EU (Ponorná Míchadla Typ ABS XRW) v zásadě ve velkých částech platí i pro XRW 480. Platí to i pro odborné připojení a pro bezpečný provoz Ex-provedení XRW 480. Totéž platí i pro bezpečnostní pokyny. Tyto pokyny jsou uvedeny ve zvláštním sešitě s č. sort. pol. 15970799 a je třeba je před instalací a uvedením do provozu pečlivě prostudovat! V tomto "doplňkovém" návodu k vestavbě a obsluze pro ponorné motorové míchací zařízení ABS XRW 480 jou tudíž obsaženy pouze křížové odkazy popř. odchylné, doplňující a pro daný výrobek specifické informace. 1.1 - 1.3 Úvod; Správné použití míchadel; Limity Vizte kap. 1.1 - 1.3 návodu k vestavbě a obsluze 15972513-EU. Oblasti použití...
  • Seite 48 Popis výrobku Všeobecný popis Vizte kap. 5 návodu k vestavbě a obsluze 15972513-EU. 4.1.1 Rozměry XRW 480 286,5 [11,3] min.190 100x100 [11,3] [min.7,5] [4,0x4,0] 100x100 [4,0x4,0] 99,5 [19,1] [3,9] [31,1] Obrázek 1 Rozměry XRW 480 Výkres XRW 480 Legenda Vodící konzola Vstup kabelu 3 Držák se závěsným lanem Motorová skříň 5 Hřídel s rotorem a ložisky Náboj vrtule / Vrtule 7 SD - kroužek...

  • Seite 49: Uvedení Do Provozu; Údržba

    Demontáž • Odmontujte inbusový šroub (3/1) s pojistnými podložkami (3/3) a kotouč vrtule (3/2). • Sejměte vrtuli z hřídele. Z konce hřídele vyjměte pero (3/5). Montáž • Pečlivě vyčistěte hřídel a výstupek. Výstupek i hřídel lehce naolejujte. Do konce hřídele vsaďte pero hřídele. POZOR Nepoužívejte oleje, které obsahují molybden se sirouhlíkem! • Drážku náboje vrtule nastavte na pero hřídele a vrtuli jemně zatlačte až na doraz. • Na šroub s hlavou s vnitřním šestihranem nasaďte pojistnou podložku a podložku vrtule (je-li použita). Zajistěte správnou polohu pojist- ných podložek. • Šroub s hlavou s vnitřním šestihranem zašroubujte a utáhněte specifikovaným utahovacím momentem. Utahovací moment Vizte kap. 8.2 návodu k vestavbě a obsluze 15972513-EU. Příklady instalace XRW 480 Pro tento typ instalace doporučujeme uzavřenou vodící konzolu. Legenda 1 Zdvihací zařízení s navijákem a lanem 2 Horní držák s konzolou 3 Uzavřená vodící konzola Spodní deska 5 Bezpečnostní zarážka 6...

  • Seite 50: Общи Положения

    Ръководство за монтаж и експлоатация (Превод на Оригиналните инструкции) XRW 480 Общи положения По принцип Ръководството за монтаж и експлоатация с каталожен номер 1 597 0832-EU/0833-EU (ABS бъркачни механизми с потопяем двигател RW) в голямата си част е валидно и за XRW 480. Това важи и за правилното свързване и безопасната експлоатация на Ex-изпълнението на XRW 480. Същото важи и за Указанията за безопасност. Същите са на разположение като отделна книжка с каталожен номер 15970799 и трябва внимателно да се прочетат преди монтажа и пускането в експлоатация! Поради тази причина настоящото „допълнително“ Ръководство за монтаж и експлоатация на ABS бъркачните механизми с потопяем двигател XRW 480 съдържа само препратки, респ. различна, допълнителна информация, отнасяща се до продукта. 1.1 - 1.3 Въведение;...
  • Seite 51 Описание на продукта Общо описание Виж глава 5 на Ръководството за монтаж и експлоатация с каталожен номер 15972513-EU. 4.1.1 Габаритен размер XRW 480 286,5 [11,3] min.190 100x100 [11,3] [min.7,5] [4,0x4,0] 100x100 [4,0x4,0] 99,5 [19,1] [3,9] [31,1] Фигура 1 Габаритен размер XRW 480 Конструкция XRW 480 Легенда 1 Държач 2 Кабелен вход 3 Държач с болт-скоба 4 Кожух на двигателя...
  • Seite 52 Демонтаж • Демонтирайте винта на цилиндъра (3/1) с фиксиращи винтове (3/3), и диска на перката (3/2). • Изтеглете витлото от вала. Отстранете ключ (3/5) от края на вала. Монтаж • Внимателно почистете вала и розетката. Поставете малко масло на вала и розетката. Монтирайте ключа на края на вала. ВНИМАНИЕ Не използвайте масла, които съдържат молибден-серовъглерод! • Центрирайте прореза на главината на витлото спрямо ключа на вала и натиснете внимателно витлото, докато то спре. • Монтирайте фиксиращата шайба и шайбата на витлото (където е приложимо) към винта с шестостенна глава. Гарантирайте правилната позиция на монтаж на фиксиращите гайки. • Завийте винта с шестостенно гнездо и го затегнете до определения момент на затягане Моменти на затягане Виж глава 8.2 на Ръководството за монтаж и експлоатация с каталожен номер 15972513-EU. Примери за монтаж на XRW 480 За този вид монтаж Ви препоръчваме да използвате затворен държач. Легенда 1 Повдигаща стойка с лебедка и въже 2 Горен блок 3 Затворен държач 4 Фиксатор за пода...
  • Seite 53 Instrucţiuni de montaj şi utilizare (Traducerea instrucţiunilor originale) XRW 480 Generalităţi În principiu este valabil şi manualul de montare şi de funcţionare cu numărul de articol 15972513-EU (ABS malaxoare cu motor submer- sibil RW) în mare parte şi pentru dispozitivul XRW 480. Acest lucru este valabil şi pentru racordarea corespunzătoare şi funcţionarea în condiţii de siguranţă în modul de execuţie cu protecţie contra exploziilor a aparatului XRW 480. Acelaşi lucru este valabil pentru Indicaţiile de siguranţă. Acestea sunt conţinute în manualul separat cu numărul de articol 15970799 şi trebuie studiate cu atenţie înain- te de instalare şi de punerea în funcţiune! în acest manual „suplimentar“ pentru montare şi funcţionare pentru malaxorul ABS cu motor submersibil XRW 480 sunt conţinute numai trimiterile, respectiv informaţiile diferite, suplimentare şi specifice produsului. 1.1 - 1.3 Introducere;...
  • Seite 54 Descrierea produsului Descrierea generală Vezi capitolul 5 al manualului de montare şi de funcţionare 15972513-EU. 4.1.1 Dimensiunile constructive ale agregatului XRW 480 286,5 [11,3] min.190 100x100 [11,3] [min.7,5] [4,0x4,0] 100x100 [4,0x4,0] 99,5 [19,1] [3,9] [31,1] Imaginea 1 Dimensiunile constructive ale agregatului XRW 480 Structura constructivă XRW 480 Legendă Dispozitiv de prindere Ghidaj de intrare a cablului Suport cu ochete Carcasa motorului...

  • Seite 55: Branşamentul Electric

    Demontare • Demontaţi şurubul cilindric (3/1) cu garniturile de siguranţă (3/3) şi garnitura elicei (3/2). • Scoateţi elicea de pe arbore. Îndepărtaţi cheia (3/5) din capătul arborelui. Montare • Curăţaţi cu grijă arborele şi bosajul. Lubrifiaţi uşor arborele şi bosajul. Potriviţi cheia în capătul arborelui. ATENŢIE Nu utilizaţi uleiuri care conţin sulfură de carbon cu molibden! • Aliniaţi canelura butucului elicei cu cheia arborelui şi împingeţi cu atenţie elicea până când se opreşte. • Plasaţi şaiba de siguranţă şi şaiba elicei (dacă este cazul) pe şurubul cu cap îngropat. Asiguraţi-vă că poziţia şaibelor de siguranţă este corectă. • Înşurubaţi şurubul cu cap îngropat şi strângeţi-l la cuplul specificat . Cupluri de strângere Vezi capitolul 8.2 al manualului de montare şi de funcţionare 15972513-EU. Exemple de instalaţii XRW 480 Pentru acest tip de instalaţie se recomandă utilizarea dispozitivului de prindere închis. Legendă 1 Dispozitiv de ridicat cu consolă cu troliu şi cablu 2 Bloc de susţinere superior Dispozitiv de prindere închis...
  • Seite 56 Sulzer Pump Solutions Ireland Ltd. Clonard Road, Wexford, Ireland Tel. +353 53 9163200. Fax +353 53 9142335. www.sulzer.com EU 0840-A...
