Einführung - Deprag SZG Controller 6 Betriebsanleitung

1 Einführung
Die elektronische Ablaufsteuerung übernimmt alle für den Betrieb des Zuführgerätes Serie 6 nötigen
Steuerungsaufgaben. Sie ist so konzipiert, dass eine optimale Einstellung des Programmablaufes
komfortabel über das integrierte Menü für jeden Anwendungsfall möglich ist.
Bei der Optimierung des Schraubzyklus sind im Wesentlichen folgende Größen ausschlaggebend:
•
Schraubzeit in Abhängigkeit vom Schraubteil
•
Länge der Schraube
•
Länge des Zuführschlauches
•
Förderverhalten der Schrauben im Topf
•
Arbeitsgeschwindigkeit des Bedieners / der Bedienerin.
Die Förderleistung des Topfes wird mittels eines DMS-Sensors und einer Phasenanschnittsteuerung
konstant gehalten. Damit werden unterschiedliche Füllstände, Temperaturschwankungen etc. automatisch
kompensiert. Ein Sanftanlauf des Fördertopfes ist optional zuschaltbar.
Es können unterschiedliche Zeiten für bis zu 10 Bediener eingestellt werden. Die Umstellung auf einen
anderen Bediener erfolgt über das Menü oder optional über RFID.
Die Steuerung verfügt über einen Weitspannungseingang von 100-260V / 50/60Hz. Eine manuelle
Umschaltung zwischen 230V und 115V ist nicht notwendig.
Das Netzteil ist dauerkurzschlussfest.
Das Ein- bzw. Ausschalten der Steuerung erfolgt über den Kippschalter an der Frontplatte. Eine Leuchtdiode
zeigt den Schaltzustand an.

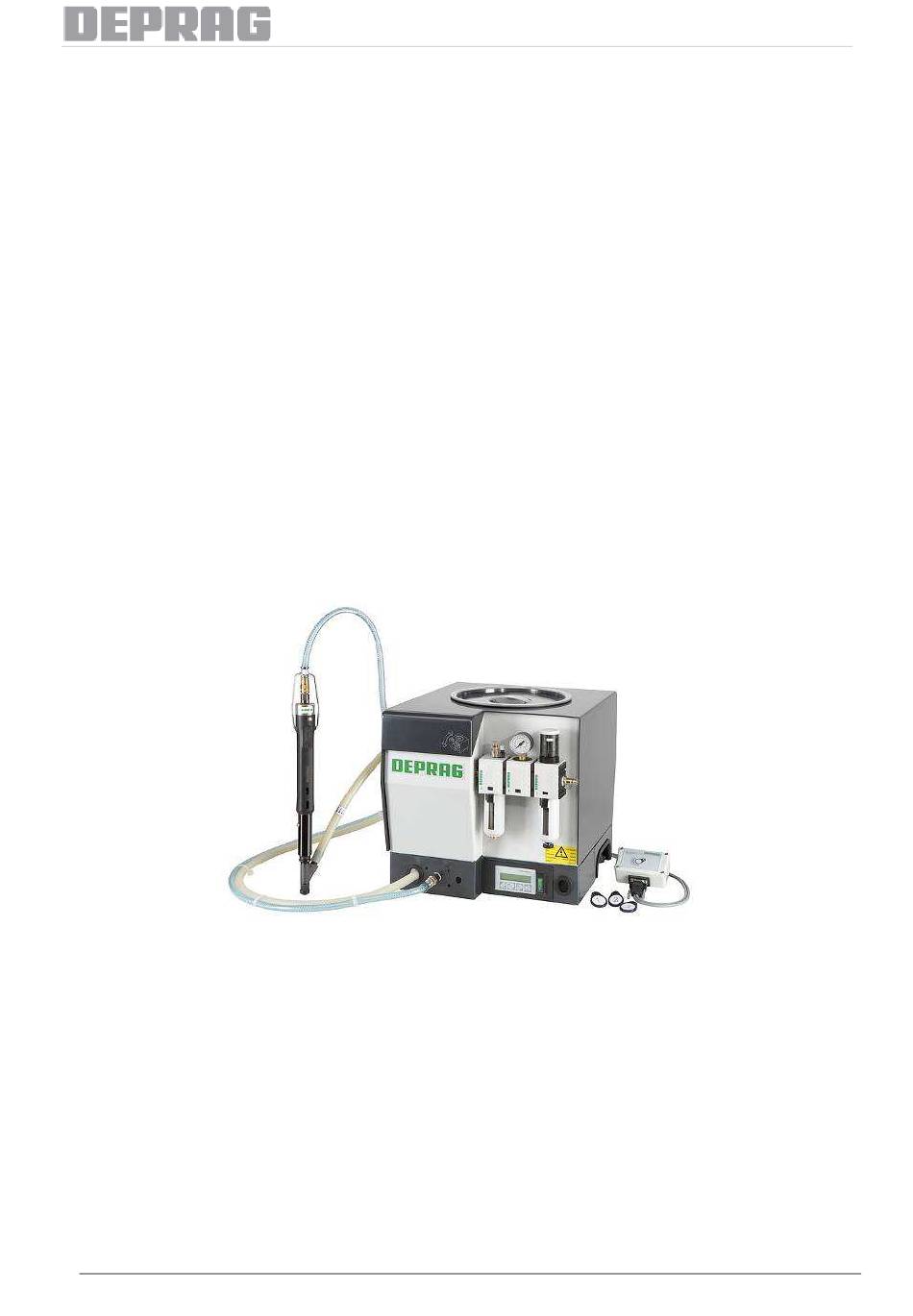

Bild 1: Zuführgerät Serie 6 mit Option RFID
Die Steuerung für das Zuführgerät Serie 6 ist für folgende Ausführungen erhältlich:
•
1611, 1622:
•
0611-EP, 0622-EP:
•
0611-2-EP, 0611-3-EP, 0611-4-EP:
•
•
•
06xx-0:
•
06xx-P:
•
sowie Linearförderer
Handgerät mit Einfachwendel und Doppelwendel
Stationäres Gerät mit Einfachwendel und Doppelwendel
Stationäres Gerät mit Einfachwendel und Zwei- Drei- bzw.
Vierfachverteiler
Geräte der Ausführung 0
Geräte der Ausführung P
7
SZG CONTROLLER 6 - DEUTSCH
