6. Programmierung der Optionskarte

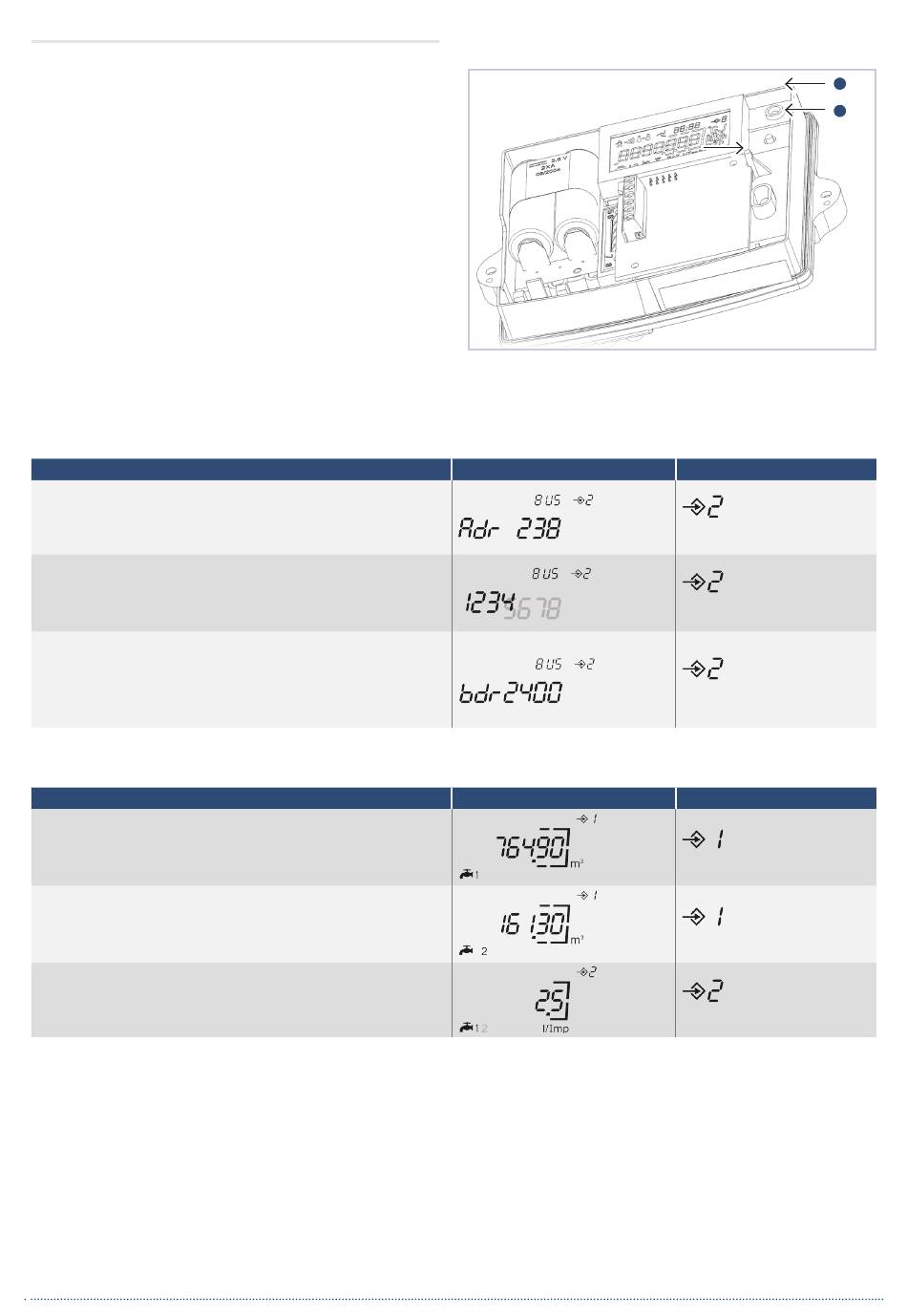

6.1 Prinzipielle Vorgehensweise bei der Programmierung
Zur Programmierung der Parameter für die M-Bus-Kommu-
nikation oder die Wasserzähleroption werden die Drucktaster
A und B wie folgt verwendet:
1. Durch Druck von B wird die Optionskarte aktiviert.
2. Die entsprechende Anzeigeebene mit dem gewünschten Pro-
grammierparameter anwählen (siehe untenstehende Tabelle).
Die Parameter können leicht durch eindeutige Ikonen im Dis-
play identifiziert werden.
3. Durch 2 s Drücken von Taster B wird der Programmiermodus
des betreffenden Parameters aktiviert.
4. Die blinkende Ziffer wird mit Druck auf Taster A geändert.
5. Mit Taster B wird die Änderung bestätigt und zur nächsten
Ziffer weiter geschaltet.
6. Durch Drücken von Taster B für 2 s wir die Programmierung
abgeschlossen und der Programmiermodus verlassen.
6.2 Programmierbare Parameter für M-Bus-Option
Parameter
Primäradresse
■
frei wählbar zwischen 1 und 250
■
Werkseinstellung «0»
Sekundäradresse
■
Darstellung in 2 Anzeigen mit jeweils 4 Stellen
■
frei wählbar zwischen 00000001 und 99999999
■
Werkseinstellung Jahreszahl + Seriennummer
Baudrate
■
Daten-Übertragungsgeschwindigkeit
■
frei wählbar 300, 1200, 2400 Baud
■
Werkseinstellung 2400 Baud
■
bei 2-fach M-Bus für jeden Anschluss (1 oder 2) getrennt programmierbar
6.3 Programmierbare Parameter für externe Wasserzähler
Parameter
Wasserzähler-Index 1
■
Abgleich mit dem echten Zählerstand des Wasserzählers 1
Wasserzähler-Index 2
■
Abgleich mit dem echten Zählerstand des Wasserzählers
Impulswertigkeit externe Wasserzähler
■
für jeden Eingang (1 oder 2) getrennt programmierbar
■
wählbare Impulswertigkeiten [L/Imp.]: 1–2,5–10–25–100–250
