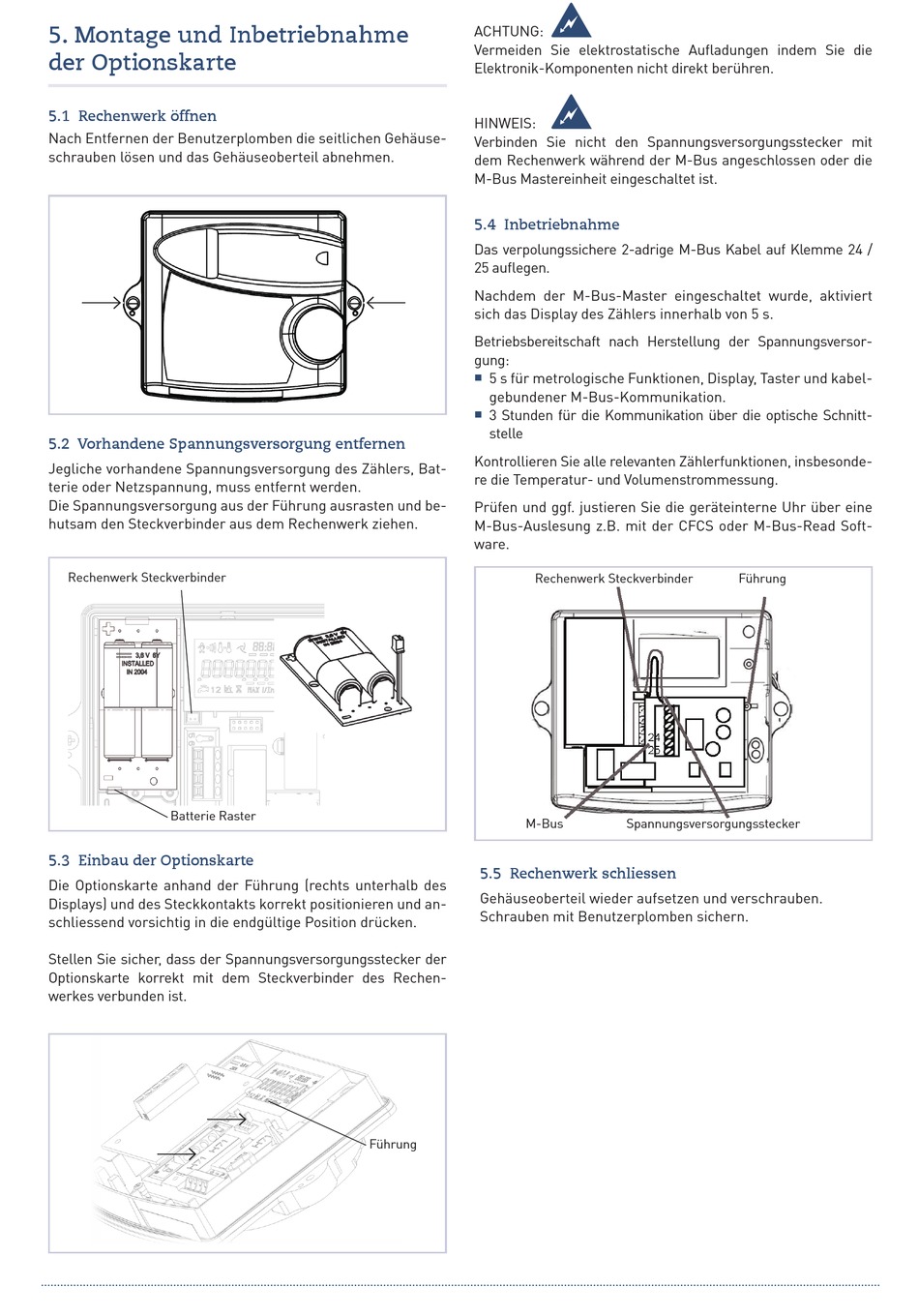

5. Montage und Inbetriebnahme
der Optionskarte
5.1 Rechenwerk öffnen
Nach Entfernen der Benutzerplomben die seitlichen Gehäuse-
schrauben lösen und das Gehäuseoberteil abnehmen.
5.2 Vorhandene Spannungsversorgung entfernen
Jegliche vorhandene Spannungsversorgung des Zählers, Bat-
terie oder Netzspannung, muss entfernt werden.
Die Spannungsversorgung aus der Führung ausrasten und be-
hutsam den Steckverbinder aus dem Rechenwerk ziehen.
Rechenwerk Steckverbinder
Batterie Raster
5.3 Einbau der Optionskarte
Die Optionskarte anhand der Führung (rechts unterhalb des
Displays) und des Steckkontakts korrekt positionieren und an-
schliessend vorsichtig in die endgültige Position drücken.
Stellen Sie sicher, dass der Spannungsversorgungsstecker der
Optionskarte korrekt mit dem Steckverbinder des Rechen-
werkes verbunden ist.
ACHTUNG:
Vermeiden Sie elektrostatische Aufladungen indem Sie die
Elektronik-Komponenten nicht direkt berühren.
HINWEIS:
Verbinden Sie nicht den Spannungsversorgungsstecker mit
dem Rechenwerk während der M-Bus angeschlossen oder die
M-Bus Mastereinheit eingeschaltet ist.
5.4 Inbetriebnahme
Das verpolungssichere 2-adrige M-Bus Kabel auf Klemme 24 /
25 auflegen.
Nachdem der M-Bus-Master eingeschaltet wurde, aktiviert
sich das Display des Zählers innerhalb von 5 s.
Betriebsbereitschaft nach Herstellung der Spannungsversor-
gung:
■
5 s für metrologische Funktionen, Display, Taster und kabel-
gebundener M-Bus-Kommunikation.
■
3 Stunden für die Kommunikation über die optische Schnitt-
stelle
Kontrollieren Sie alle relevanten Zählerfunktionen, insbesonde-
re die Temperatur- und Volumenstrommessung.
Prüfen und ggf. justieren Sie die geräteinterne Uhr über eine
M-Bus-Auslesung z.B. mit der CFCS oder M-Bus-Read Soft-
ware.
Rechenwerk Steckverbinder
M-Bus
5.5 Rechenwerk schliessen
Gehäuseoberteil wieder aufsetzen und verschrauben.
Schrauben mit Benutzerplomben sichern.
Führung
~
~
Spannungsversorgungsstecker
Führung
