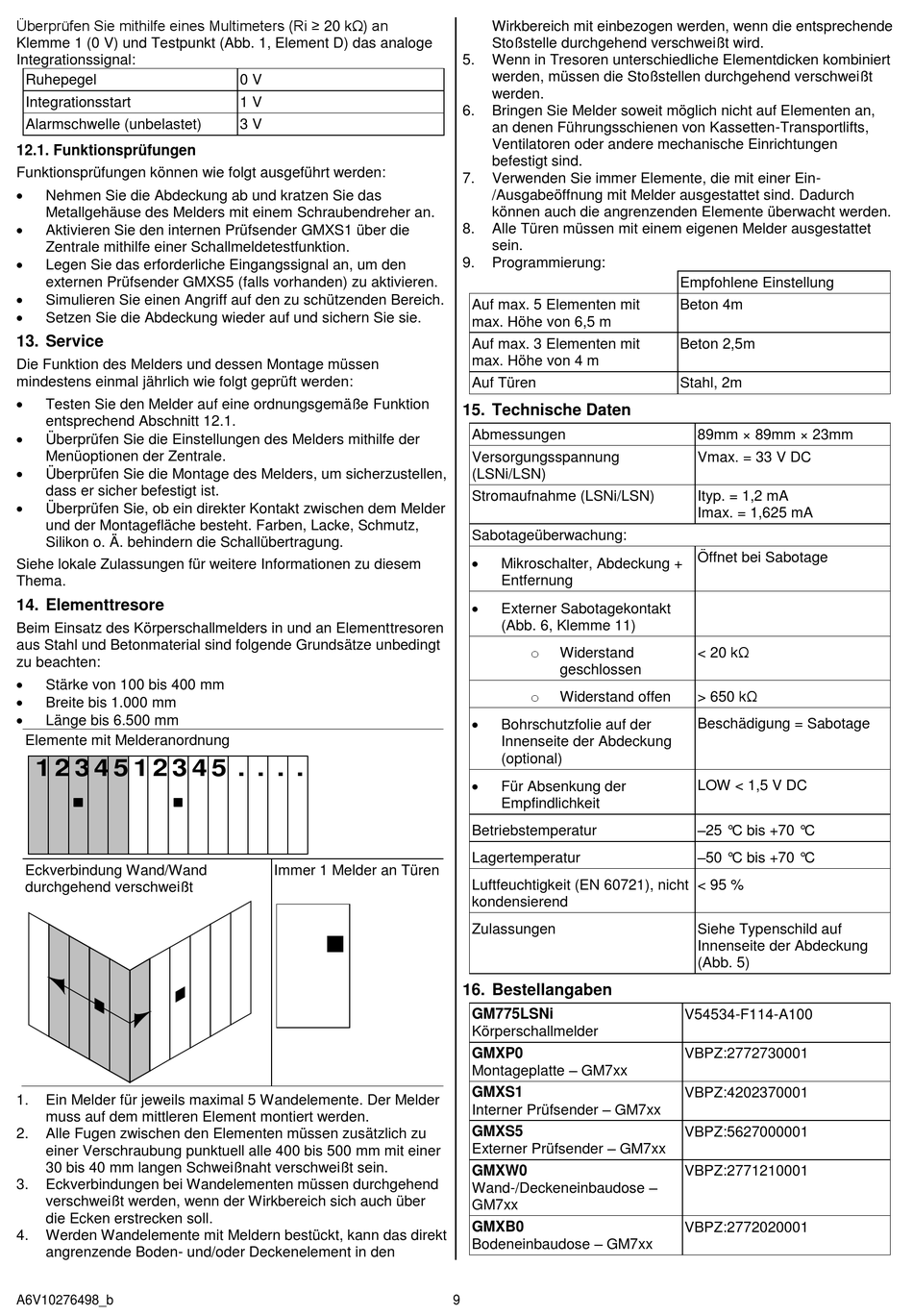

Vanderbilt GM775LSNi Installation Seite 9

Überprüfen Sie mithilfe eines Multimeters (Ri ≥ 20 kΩ) an
Klemme 1 (0 V) und Testpunkt (Abb. 1, Element D) das analoge
Integrationssignal:
Ruhepegel
Integrationsstart
Alarmschwelle (unbelastet)
12.1. Funktionsprüfungen
Funktionsprüfungen können wie folgt ausgeführt werden:

Nehmen Sie die Abdeckung ab und kratzen Sie das
Metallgehäuse des Melders mit einem Schraubendreher an.

Aktivieren Sie den internen Prüfsender GMXS1 über die
Zentrale mithilfe einer Schallmeldetestfunktion.

Legen Sie das erforderliche Eingangssignal an, um den
externen Prüfsender GMXS5 (falls vorhanden) zu aktivieren.

Simulieren Sie einen Angriff auf den zu schützenden Bereich.

Setzen Sie die Abdeckung wieder auf und sichern Sie sie.
13. Service
Die Funktion des Melders und dessen Montage müssen
mindestens einmal jährlich wie folgt geprüft werden:

Testen Sie den Melder auf eine ordnungsgemäße Funktion
entsprechend Abschnitt 12.1.

Überprüfen Sie die Einstellungen des Melders mithilfe der
Menüoptionen der Zentrale.

Überprüfen Sie die Montage des Melders, um sicherzustellen,
dass er sicher befestigt ist.

Überprüfen Sie, ob ein direkter Kontakt zwischen dem Melder
und der Montagefläche besteht. Farben, Lacke, Schmutz,
Silikon o. Ä. behindern die Schallübertragung.
Siehe lokale Zulassungen für weitere Informationen zu diesem
Thema.
14. Elementtresore
Beim Einsatz des Körperschallmelders in und an Elementtresoren
aus Stahl und Betonmaterial sind folgende Grundsätze unbedingt
zu beachten:

Stärke von 100 bis 400 mm

Breite bis 1.000 mm

Länge bis 6.500 mm
Elemente mit Melderanordnung
1 2 3 4 5 1 2 3 4 5 . . . .
Eckverbindung Wand/Wand
durchgehend verschweißt
1. Ein Melder für jeweils maximal 5 Wandelemente. Der Melder
muss auf dem mittleren Element montiert werden.
2. Alle Fugen zwischen den Elementen müssen zusätzlich zu
einer Verschraubung punktuell alle 400 bis 500 mm mit einer
30 bis 40 mm langen Schweißnaht verschweißt sein.
3. Eckverbindungen bei Wandelementen müssen durchgehend
verschweißt werden, wenn der Wirkbereich sich auch über
die Ecken erstrecken soll.
4. Werden Wandelemente mit Meldern bestückt, kann das direkt
angrenzende Boden- und/oder Deckenelement in den
A6V10276498_b
0 V
1 V
3 V
Immer 1 Melder an Türen
Wirkbereich mit einbezogen werden, wenn die entsprechende
Stoßstelle durchgehend verschweißt wird.
5. Wenn in Tresoren unterschiedliche Elementdicken kombiniert
werden, müssen die Stoßstellen durchgehend verschweißt
werden.
6. Bringen Sie Melder soweit möglich nicht auf Elementen an,
an denen Führungsschienen von Kassetten-Transportlifts,
Ventilatoren oder andere mechanische Einrichtungen
befestigt sind.
7. Verwenden Sie immer Elemente, die mit einer Ein-
/Ausgabeöffnung mit Melder ausgestattet sind. Dadurch
können auch die angrenzenden Elemente überwacht werden.
8. Alle Türen müssen mit einem eigenen Melder ausgestattet
sein.
9. Programmierung:
Auf max. 5 Elementen mit
max. Höhe von 6,5 m
Auf max. 3 Elementen mit
max. Höhe von 4 m
Auf Türen
15. Technische Daten
Abmessungen
Versorgungsspannung
(LSNi/LSN)
Stromaufnahme (LSNi/LSN)
Sabotageüberwachung:

Mikroschalter, Abdeckung +
Entfernung

Externer Sabotagekontakt
(Abb. 6, Klemme 11)
o
Widerstand
geschlossen
o
Widerstand offen

Bohrschutzfolie auf der
Innenseite der Abdeckung
(optional)

Für Absenkung der
Empfindlichkeit
Betriebstemperatur
Lagertemperatur
Luftfeuchtigkeit (EN 60721), nicht
kondensierend
Zulassungen
16. Bestellangaben
GM775LSNi
Körperschallmelder
GMXP0
Montageplatte – GM7xx
GMXS1
Interner Prüfsender – GM7xx
GMXS5
Externer Prüfsender – GM7xx
GMXW0
Wand-/Deckeneinbaudose –
GM7xx
GMXB0
Bodeneinbaudose – GM7xx
9
Empfohlene Einstellung
Beton 4m
Beton 2,5m
Stahl, 2m
89mm × 89mm × 23mm
Vmax. = 33 V DC
Ityp. = 1,2 mA
Imax. = 1,625 mA
Öffnet bei Sabotage
< 20 kΩ
> 650 kΩ
Beschädigung = Sabotage
LOW < 1,5 V DC
–25 °C bis +70 °C
–50 °C bis +70 °C
< 95 %
Siehe Typenschild auf
Innenseite der Abdeckung
(Abb. 5)
V54534-F114-A100
VBPZ:2772730001
VBPZ:4202370001
VBPZ:5627000001
VBPZ:2771210001
VBPZ:2772020001
