Inhaltszusammenfassung für FERREX WWS-AKS40-SP

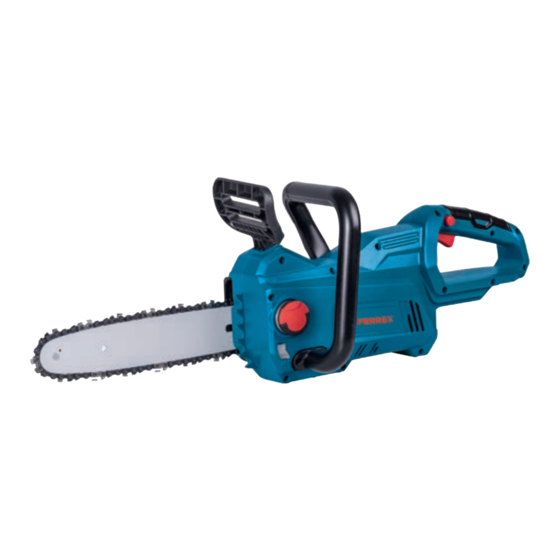

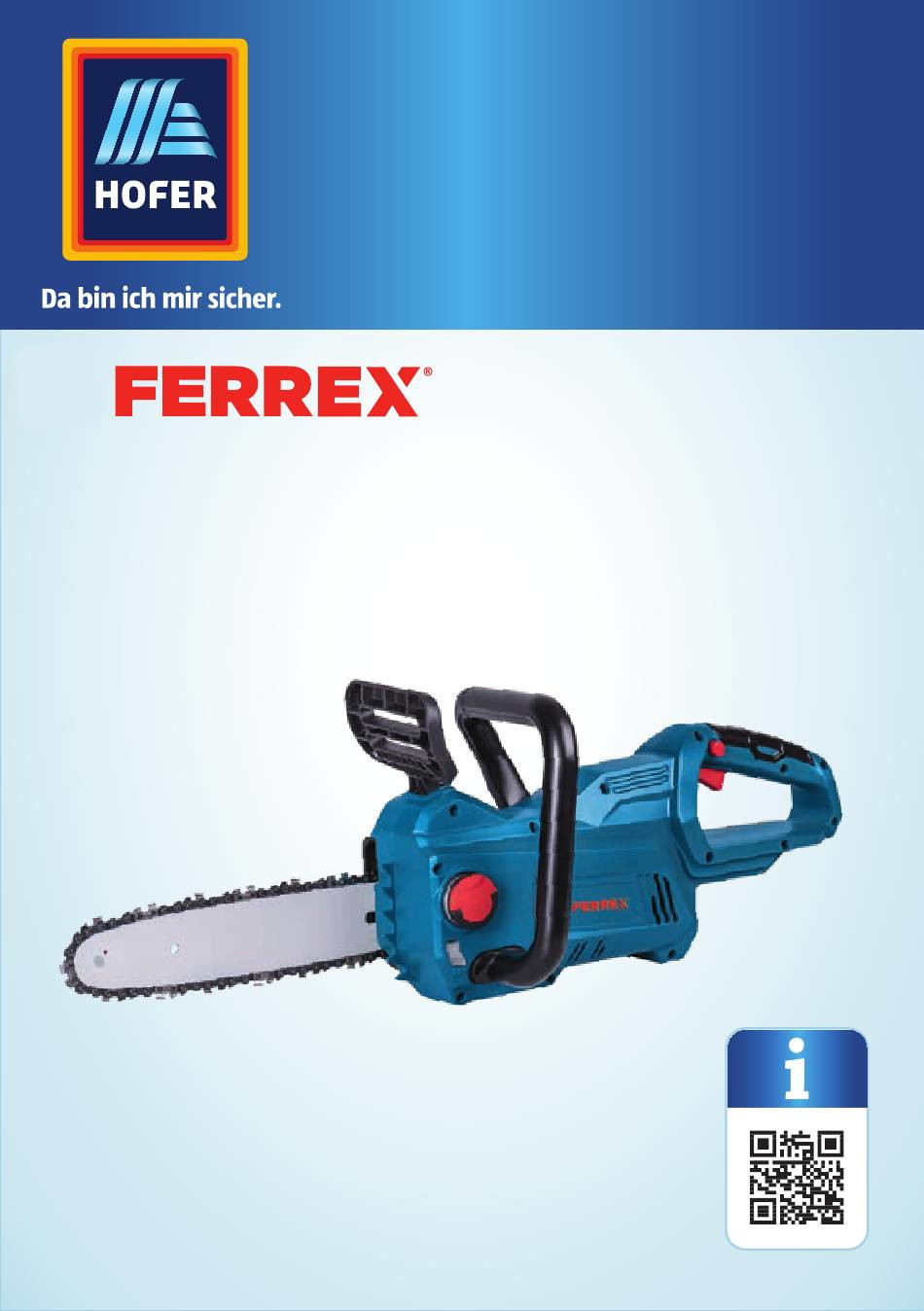

- Seite 1 Bedienungs- anleitung 40 V LI-ION AKKU- KETTENSÄGE Originalbetriebsanleitung...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang / Teilebezeichnung ..............................Allgemeines ............................................Bedienungsanleitung lesen und aufbewahren ........................Zeichenerklärung ............................................Sicherheit ..............................................Bestimmungsgemäße Verwendung ................................Restrisiken .................................................. Allgemeine Sicherheitshinweise für Elektrowerkzeuge ..................Sicherheitshinweise für Kettensägen ..............................Ursachen und Vermeidung eines Rückschlages ....................... Zusätzliche Sicherheitshinweise ..................................Vor Verwendung ........................................ -
Seite 4: Lieferumfang / Teilebezeichnung
Lieferumfang / Teilebezeichnung Lieferumfang / Teilebezeichnung 1. Vorderer Handgriff 8. Stellrad (zur Kettenschnellspannung) 2. Hinterer Handgriff 9. Schwertschutz 3. Sperrknopf 10. Ölflasche (200 ml) 4. Ein-/Aus-Schalter 11. Kettenschutzabdeckung 5. Öltankverschluss 12. Krallenanschlag 6. Ölsichtfenster 13. Sägeschwert 7. Drehverschluss (zur 14. Sägekette Schwertbefestigung) 15. -
Seite 5: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu dieser 40 V Li-Ion Akku-Kettensäge (im Folgenden nur „Kettensäge“ genannt). Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Kettensäge verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. - Seite 6 Allgemeines 36 Monate Garantie. Benutzen Sie die Kettensäge nicht im Regen und belassen Sie es nicht während es regnet nicht im Außenbereich. Kennzeichnung der Laufrichtung der Kettensäge. Laufrichtung der Sägezähne. Stellen Sie vor jeder Inbetriebnahme sicher, dass der Handschutz in korrekter Position eingerastet ist. Kontrollieren Sie vor jeder Inbetriebnahme die min.
-
Seite 7: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäße Verwendung Die Kettensäge ist für den Privatgebrauch konstruiert worden und für folgende Einsatzzwecke im Hobby- und DIY Bereich vorgesehen: − Zum Fällen, Entasten und Durchsägen von Holz. Alle weiteren Anwendungen sind ausdrücklich ausgeschlossen und gelten als nicht bestimmungsgemäße Verwendung. -
Seite 8: Restrisiken
Sicherheit Restrisiken Trotz bestimmungsgemäßer Verwendung können nicht offensichtliche Restrisiken nicht völlig ausgeschlossen werden. Bedingt durch die Art der Kettensäge können folgende Gefährdungen auftreten: − Gesundheitsschäden, die aus Schwingungsemission resultieren, falls die Kettensäge über einen längeren Zeitraum verwendet oder nicht ordnungsgemäß geführt und gewartet wird, −... - Seite 9 Sicherheit c) Halten Sie Kinder und andere Personen während der Benutzung des Elektro werkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. 2) Elektrische Sicherheit a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden.
- Seite 10 Sicherheit b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen.
- Seite 11 Sicherheit Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektro werkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
-
Seite 12: Sicherheitshinweise Für Kettensägen
Sicherheit 6) Service a) Lassen Sie Ihr Elektrowerkzeuge nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Sicherheitshinweise für Kettensägen a) Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. -
Seite 13: Ursachen Und Vermeidung Eines Rückschlages
Sicherheit i) Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette. -
Seite 14: Zusätzliche Sicherheitshinweise
Sicherheit a) Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maßnahmen getroffen werden, kann der Bediener die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen. -
Seite 15: Vor Verwendung
Vor Verwendung Vor Verwendung Kettensäge und Lieferumfang prüfen WARNUNG! Verletzungsgefahr! Versehentliches Anlaufen der Kettensäge kann zu schweren Verletzungen führen. Entnehmen Sie immer den Akku aus der Kettensäge, bevor Sie Zubehör o. Ä. montieren bzw. demontieren oder anderweitige Arbeiten an der Kettensäge vornehmen. •... -
Seite 16: Sägeschwert Und Sägekette Montieren/Austauschen
Vor Verwendung • Klappen Sie die Schraubhilfe des Öltankverschluss heraus. • Öffnen Sie den Öltankverschluss durch Drehen gegen den Uhrzeigersinn. • Füllen Sie Bio-Sägekettenöl mit Hilfe der Ölflasche ein. • Schließen Sie den Öltankverschluss durch Drehen im Uhrzeigersinn. • Klappen Sie die Schraubhilfe des Öltankverschluss wieder hinein. Sägeschwert und Sägekette montieren/austauschen WARNUNG! Überprüfen Sie die Kette gründlich auf etwaige Beschädigungen, bevor... - Seite 17 Vor Verwendung • Wenn Sie das Sägeschwert und die Sägekette austauschen möchten, entfernen Sie die auszutauschenden Teile. • Positionieren Sie die Sägekette so, dass sich auf der Rückseite der Führungsschiene eine Schlaufe befindet. − Achten Sie bei der Montage darauf, dass die Sägezähne auf der Oberseite das Sägeschwert nach vorne, zur Spitze das Sägeschwert, gerichtet sind.
-
Seite 18: Kettenspannung Einstellen
Vor Verwendung Kettenspannung einstellen WARNUNG! Tragen Sie geeignete Schutzhandschuhe. Lassen Sie die Kette zuerst abkühlen. • Öffnen Sie den Drehverschluss durch ausklappen des Federhebels • Lockern Sie Drehverschluss etwas (beachten Sie die Abdeckung aber nicht komplett zu lösen). • Heben Sie die Spitze der Führungsschiene an und drehen Sie das Stellrad im Uhrzeigersinn um die... -
Seite 19: Akku-Ladestand Kontrollieren
Vor Verwendung Verwenden Sie ausschließlich angeführte Akkus wie folgt (separate erhältlich): Akku Modell Nennspannung Kapazität AEB 2040 – 2.5I 20 V x2 2.5 Ah AEB 2040 – 2.5N 20 V x2 2.5 Ah XYZ562 20 V x2 2.5 Ah Umgebungstemperatur zum Betrieb: 0 - 40° C Akku-Ladestand kontrollieren HINWEIS! Kontrollieren Sie den Akkustand regelmäßig um Tiefenentladungen zu vermeiden. -
Seite 20: Akku Aufladen
Vor Verwendung Akku aufladen VORSICHT! Der Akku ist werkseitig leicht vorgeladen. Laden Sie den Akku vor erstmaligen Gebrauch vollständig auf. Beim Laden sowie bei starker Beanspruchung erwärmt sich der Akku. Nach oder vor dem Aufladen immer den Akku erst auf Raumtemperatur abkühlen lassen. -
Seite 21: Rückschlagbremse Prüfen
Vor Verwendung Rückschlagbremse prüfen Die Kettensäge ist mit einem Sicherheitsmechanismus ausgestattet, welche über den Handschutz bei Rückschlag die Kettensäge stoppt. Die folgende Funktionsprüfung muss vor jeder Verwendung sowie in regelmäßigen Intervallen durchgeführt werden: • Schalten Sie die Kettensäge ein (siehe Kapitel "Ein- / Ausschalten"). -
Seite 22: Verwendung
Verwendung Verwendung Ein- / Ausschalten Die Kettenbremse löst automatisch aus wenn Sie mit dem Handschutz gegen einen Gegenstand stoßen Der Krallenanschlag ermöglicht es, beim Sägen mit einlaufender Kette den Motorblock am Holz zu fixieren. Ein unkontrolliertes Ausschlagen der Säge wird somit erschwert. Einschalten: •... -
Seite 23: Einen Baum Fällen
Verwendung Einen Baum fällen Überprüfen des Ölstands: • Kontrollieren Sie den Ölstand sowie die Schmierung nachdem alle anderen Sägevorbereitungen durchgeführt wurden. • Kontrollieren Sie den Ölstand vor und während des gesamten Betriebs über das Ölsichtfenster füllen Sie bei Bedarf Bio-Sägekettenöl nach. Starten Sie die Maschine ;... - Seite 24 Verwendung Kerbschnitte setzen Der Fallkerb bestimmt die Fallrichtung des Baumes und dient dazu, ein Kippen in die gewünschte Richtung zu ermöglichen. Er besteht aus der Fallkerbsohle und dem Fallkerbdach. • Sägen Sie auf Seite der Fallrichtung einen waagrechten Kerbschnitt mit einer Tiefe von 1/3 des Baumstammdurchmessers (die Fällrichtung sogenannte Fallkerbsohle).
-
Seite 25: Einen Baum Entasten
Verwendung Einen Baum entasten Unter Entasten versteht man das Abtrennen der Äste vom gefällten Baum. Lassen Sie beim Entasten größere nach unten gerichtete Äste, die den Baum stützen, vorerst stehen. • Trennen Sie kleinere Äste mit einem Schnitt. • Äste, die unter Spannung stehen, sollten von unten nach oben gesägt werden, um ein Einklemmen der Säge zu vermeiden. - Seite 26 Verwendung − Wenn der Baum an einem Ende Zweiter Schnitt von oben (2/3 Durchmesser) aufliegt, sägen Sie zuerst 1⁄₃ des auf Höhe des ersten Schnitts, um ein Einklemmen zu vermeiden. Stammdurchmessers von der Unterseite, dann 2/3 von der Oberseite auf Höhe des Unterschnitts. Erster Schnitt von unten (1/3 durchmesser), um Splittern zu vermeiden.
-
Seite 27: Wartung, Reinigung, Lagerung Und Transport
Wartung, Reinigung, Lagerung und Transport Wartung, Reinigung, Lagerung und Transport WARNUNG! Ziehen Sie den Netzstecker des Ladegerätes und entfernen Sie den Akku der Kettensäge vor jeglicher Einstellung, Instandhaltung oder Instandsetzung. Tragen Sie geeignete Schutzhandschuhe. Wartung Lassen Sie die Kettensäge von einem Fachmann in regelmäßigen Abständen warten. -
Seite 28: Lagerung
Wartung, Reinigung, Lagerung und Transport • Reinigen Sie die Kettensäge nach jedem Gebrauch von Sägespäne, Staub und BIO-Sägekettenöl. • Sorgen Sie dafür, dass die Lüftungsschlitze offen bleiben, und reinigen Sie das Gehäuse der Kettensäge regelmäßig mit einem weichen Tuch. Lagerung •... -
Seite 29: Fehlerbehebung
Kapitel „Reinigung und Öldurchflussöffnungen Wartung“ beschrieben. sind verstopft. Wenn diese Maßnahmen nicht wirksam sind, geben Sie die Kettensäge zum Kundendienst oder in eine Fachwerkstatt. Technische Daten Modell Nr. WWS-AKS40-SP Nennspannung 40 V Kettengeschwindigkeit 7 m/s Schwertlänge 250 mm Schnittlänge 230 mm Sägekettenmodel Oregon 91P040X Öltank Kapazität... -
Seite 30: Geräusch- Und Vibrationsinformation
Geräusch- und Vibrationsinformation Geräusch- und Vibrationsinformation Geräuscheemissionswerte Gemessen gemäß EN 60745. Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz tragen). Schalldruckpegel: L 89,40 dB(A) Unsicherheit: K 2,5 dB(A) Schallleistungspegel: L 100,40 dB(A) Unsicherheit: K... -
Seite 31: Recycling
Recycling −Verwendung des richtigen Zubehörs und dessen einwandfreier Zustand. −Fester Halt des Gerätes durch den Anwender. −Wird das Gerät, wie in dieser Anleitung beschrieben, bestimmungsgemäß verwendet. −Bei nicht angemessener Anwendung kann das Gerät vibrationsbedingte Erkrankungen verursachen. VORSICHT! Je nach Art der Anwendung bzw. der Benutzungsbedingungen sind zum Schutz des Anwenders folgende Sicherheitsmaßnahmen zu beachten: −Versuchen Sie die Vibration so gut wie möglich zu vermeiden. -
Seite 32: Konformitätserklärung
Konformitätserklärung Konformitätserklärung... - Seite 33 VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA 97672 00800 925 837 88 service@walteronline.com JAHRE MODELL: GARANTIE WWS-AKS40-SP 05/2019...
