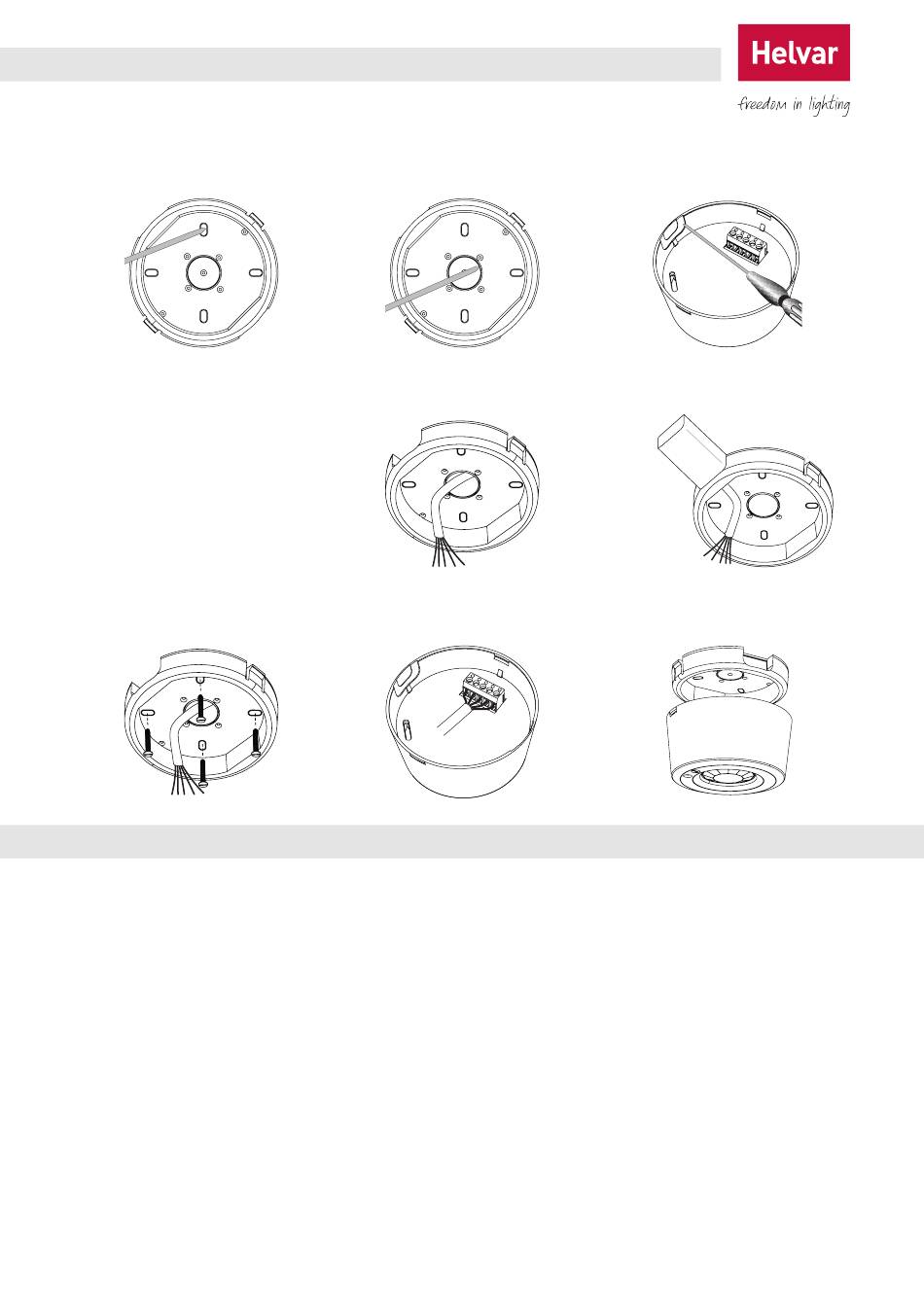

Anschluss und Montage
1.
Die benötigten Befestigungs
öffnungen auf der Montage
platte durchstoßen.
4
Montageplatte auf der Fläche
montieren.
Einstellung
Anwesenheitsmodus
Automatisch AN, Automatisch AUS gemäß Zeiteinstellungen (keine Tasterbedienung). Zur Vergrößerung des Erfassungs-
bereiches können mehrere Sensoren parallel an eine Last angeschlossen werden (siehe Schema unter „Parallelbetrieb
Sensoren" auf Seite 2). Bei aktivierter Umgebungslichterkennung erfolgt ein Einschalten des Sensors nur nach Unterschreiten
des eingestellten Helligkeitswertes.
Abwesenheitsmodus
Manuelles Einschalten mittels Taster, Abschalten durch Taster oder nach Ablauf der Nachlaufzeit. Nur für einzelnen Sensor.
Parallelbetrieb mehrerer Sensoren nicht möglich.
Einstellung des Schwellwertes für die Umgebungslichterkennung
Anmerkungen: Die Einstellung des Schwellwertes für die Umgebungslichterkennung erfolgt am besten, wenn dieser Lichtlevel
aktuell im Raum vorhanden ist.
Zur Deaktivierung der Umgebungslichterkennung den Regler auf Maximum drehen.
1. Schwellwert auf Minimum stellen und warten, bis der Sensor abschaltet.
2. Den Sensor durch kontinuierliche Handbewegung aktivieren, dabei den Schwellwert langsam erhöhen, bis der Sensor
einschaltet.
Helvar PIR Schaltsensor zum Deckenaufbau: Installationsanleitung
2a
Für rückseitige Kabel einführung
die vorgesehene Kabel
durchführung auf der
Montageplatte durchstoßen.
3a
Kabel rückseitig in die Öffnung
.
der Montageplatte einführen.
5
Kabel mit dem Klemmen
block verbinden.
2b.
Seitliche Kabeleinführung
die seitlich vorgesehene Kabel
Oder
durchführung auf der Montageplatte
und im Gehäuse durchstoßen.
3b.
Kabel seitlich durch die Öffnung
der Montageplatte einführen.
Oder
6
Sensorgehäuse auf Montageplatte
aufsetzen. Clips und Aussparungen
zueinander ausrichten.
3
