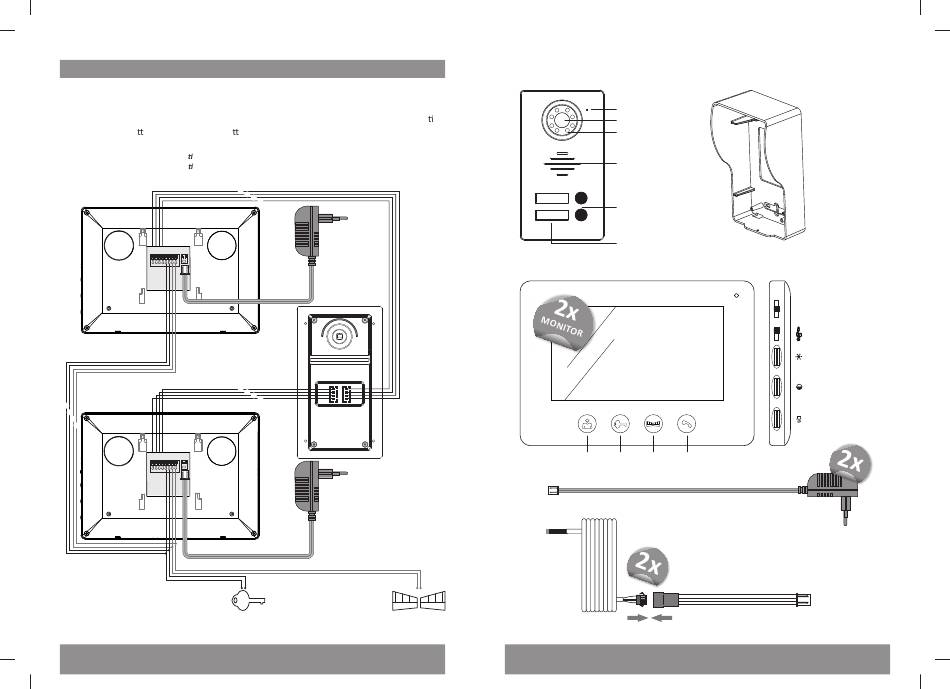

Anschluss eines Türöffners
Mit dieser Sprechanlage können Sie auch das Schloss einer Tür oder eines Tores steuern.
Ein elektrisches Tür- oder Torschloss wird an mindestens 2 x 0,1 mm² Kabel
angeschlossen, die in jedem Baumarkt erhältlich sind. Hinweis: Überprüfen Sie sorgfäl g,
wem Sie den Zutri zu Ihrem Haus gesta en.
Schließen Sie einen op onalen elektrischen Türöffner an die klemmen 5 und 6 an.
Schließen Sie einen op onalen elektrischen Toröffner an die klemmen 7 und 8 an.
1
Monitor
12 3 4 5 6 7 8
1. Audiokabel
2. Erdungsleitung
3. Video-Draht
4. Leistungskabel
1
5
6
7
Monitor
8
12 34 5 6 7 8
Türöffner
2
3
4
Stroomvoorziening
AC 100-240V
50Hz/60Hz
DC12V
Außenstelle
2
3
4
Stromversorgung
AC 100-240V
50Hz/60Hz
DC12V
Toröffner
-5-
Außenstelle
Mikrofon
Kamera
Nachtsicht weiße LEDs
Lautsprecher
2x Klingelknopf
2x Namensschild
Monitor 7"/18cm
Live Ansicht - Türöffner - Toröffner - Sprechen
Nach Monitor
Nach Monitor
15 Meter
4-Draht Kabel
Schutzgehäuse
Seitenansicht Monitor
Mikrofon
Klingellautstärke
Klingeltonwahl
Helligkeit
Kontrast
Sprachlautstärke
länge 1,75m
Adapter
Stromversorgung
AC 100-240V
50Hz/60Hz
DC12V
Nach Außenstelle
-2-
