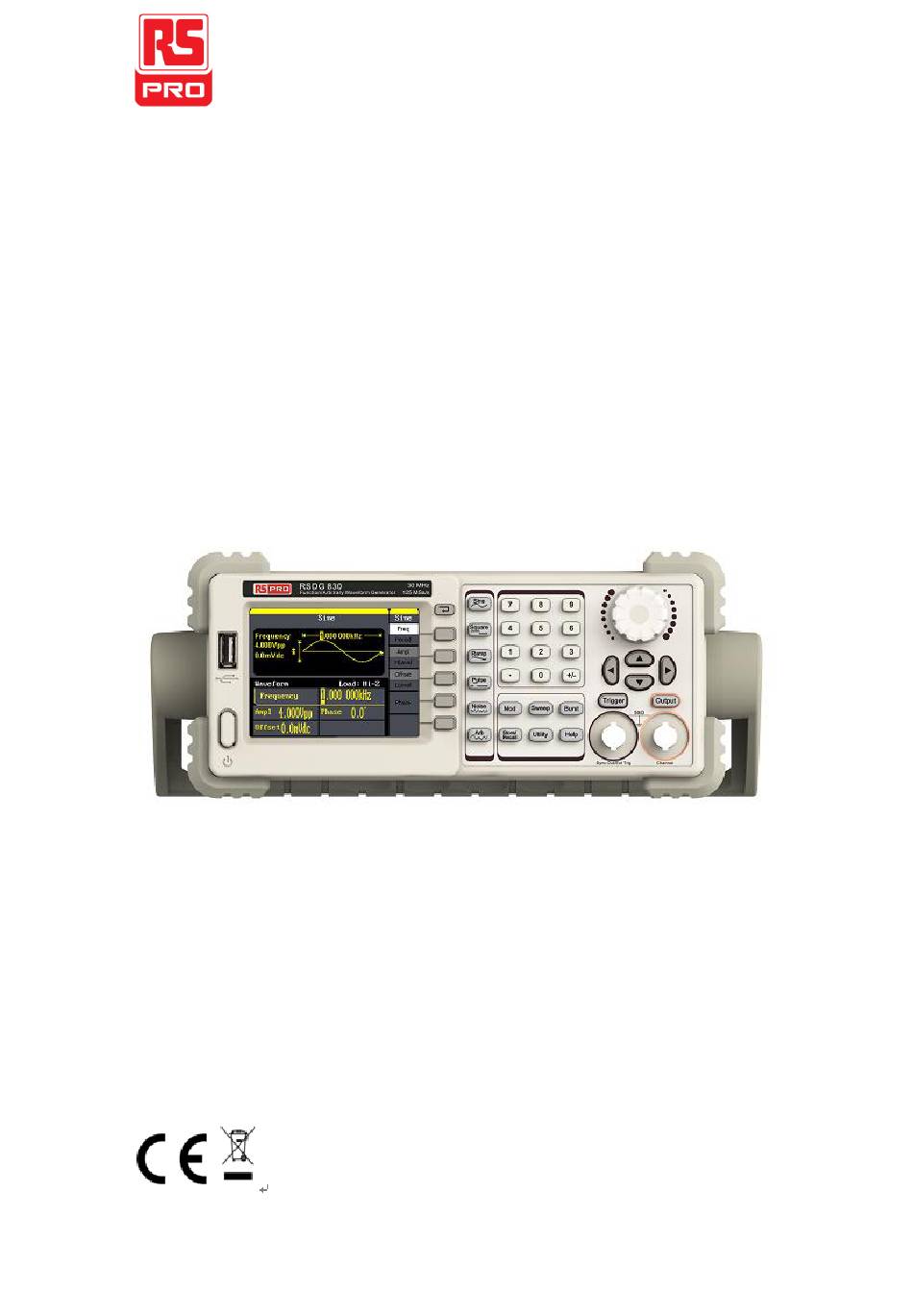

- Seite 1 Quick Start RSDG800 Series Function/Arbitrary Waveform Generator...
- Seite 15 Schnellstart RSDG800 Serie Funktion/Generator für beliebige Wellenformen...
-
Seite 17: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, um Verletzungen oder Beschädigungen des Gerätes und des damit verbundenen Produkts zu vermeiden. Um mögliche Gefahren zu vermeiden, das Gerät bitte wie angegeben verwenden. Nur das qualifizierte Fachpersonal darf das Gerät bedienen. - Seite 18 Begriffe, die auf dem Instrument verwendet werden. Diese Begriffe können auf dem Produkt erscheinen: GEFAHR: Weist auf Verletzungen oder Gefahren hin, die plötzlich auftreten können. WARNUNG: Weist auf Verletzungen oder Gefahren hin, die plötzlich auftreten können. VORSICHT: Zeigt an, dass eine mögliche Beschädigung des Gerätes oder anderer Sachwerte auftreten kann.
- Seite 19 Anpassen des Griffs Wenn Sie das Instrument verwenden, können Sie den Griff in einer Position justieren, die das Bedienen und Beobachten einfacher macht. Den Griff anpassen Trageposition Horizontale Position...
-
Seite 20: Das Bedienfeld
Das Bedienfeld Das Bild unten zeigt die frontplatte zusammensetzung: 5. Wellenform 6. Numerische option Tastatur 3. LCD - Anzeige 7. Regler Zurü ck Tasten 2. USB Host Pfeiltasten 11.Modus/Dienstprogr 9. Kanalsteuerung/Ausgangstaste 1. Netztaste amm-Funktionstasten 12. Menütasten 10. Trigger Steuerung/Ausgangstaste 1. Netztaste Diese Taste dient zum Ein-/Ausschalten des Wellenform-Generators. - Seite 21 Die Hintergrundbeleuchtung der Taste leuchtet, wenn die Taste gewählt wird. "Frequenz/Periode", "Amplitude/Hoher Pegel", "Offset/Niedriger Pegel" und "Phase" der Sinuskurve können eingestellt werden. Quadratische ---- Quadratische Wellenform Quadrat-Wellenformausgabe im Bereich von 1μHz bis 10MHz. Die Hintergrundbeleuchtung der Taste leuchtet, wenn die Taste gewählt ...
- Seite 22 Die Hintergrundbeleuchtung der Taste leuchtet, wenn die Taste gewählt wird. "Frequenz/Periode", "Amplitude/Hoher Pegel", "Offset/Niedriger Pegel" und "Phase" der beliebigen Wellenform können eingestellt werden. 6. Numerische Tastatur Diese Tasten umfassen Zahlen von 0 bis 9, Radixpunkten "." und Symboltasten "+/-", die zur Eingabe von Parametern.
- Seite 23 Sweep Diese Taste wird verwendet, um "Sinuskurvenform", "Rechteckwellenform", "Sägezahnwellenform" und "Arbiträrwellenform" zu erzeugen. Unterstützt werden “Linear” und “Log” Sweep-Profile. Unterstützt werden "Intern", "Manuell" und "Extern", drei Arten von Trigger-Quellen. Die entsprechende Tastenbeleuchtung wird eingeschaltet, wenn diese Funktion aktiviert ist. Burst Diese Taste...
-
Seite 24: Die Rück Seite
Die Rück seite 1. Wechselstromeingang Der Wellenformgenerator kann zwei verschiedene Arten von Spezifikationen eingeben Wechselstromversorgung. Wechselstrom: 100—240V, 45—66Hz oder 100—127V, 45—440Hz; Sicherung: 1.25A, 250V 2. USB-Gerät Verbinden Sie das Gerät über einen Port mit einem Computer und verwenden Sie die Software EasyWave, um den Wellenformgenerator zu steuern. -
Seite 25: Benutzeroberfläche
Benutzeroberfläche Der Wellenformgenerator kann nur die Parameter und Wellenform eines Kanals anzeigen. Das Bild unten zeigt die Schnittstelle bei der Wahl der Sinuskurve. Die Schnittstelle hat einige Unterschiede, wenn eine alternative Funktion gewählt wird. 1. Aktuelle Funktion Zeigt den aktuellen Funktionsnamen an. Zum Beispiel: "Sinus" zeigt, dass Sinuskurvenfunktion gewählt wird. -
Seite 26: Das Integrierte Hilfesystem Verwenden
6. Phase Es zeigt den aktuellen Wellenformphasenwert jedes Kanals an. Nach dem Berühren dieses Bereichs oder Drücken des entsprechenden Phasen-Menüs können Sie mit den Zifferntasten oder dem Drehknopf den Parameterwert ändern. 7. Last Zeigt das Lastschema jedes Kanals an. Hoher Widerstand: Anzeige "Hi-Z" Last: Anzeige Standard "50Ω" 8. - Seite 55 Avvio Rapido RSDG800 Series Funzionalita/Generatore delle Forme D’onda Arbitrarie...
