RS Pro RSDG2000X Schnellstartanleitung
Funktion/generator für beliebige wellenformen
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für RS Pro RSDG2000X
Inhaltszusammenfassung für RS Pro RSDG2000X

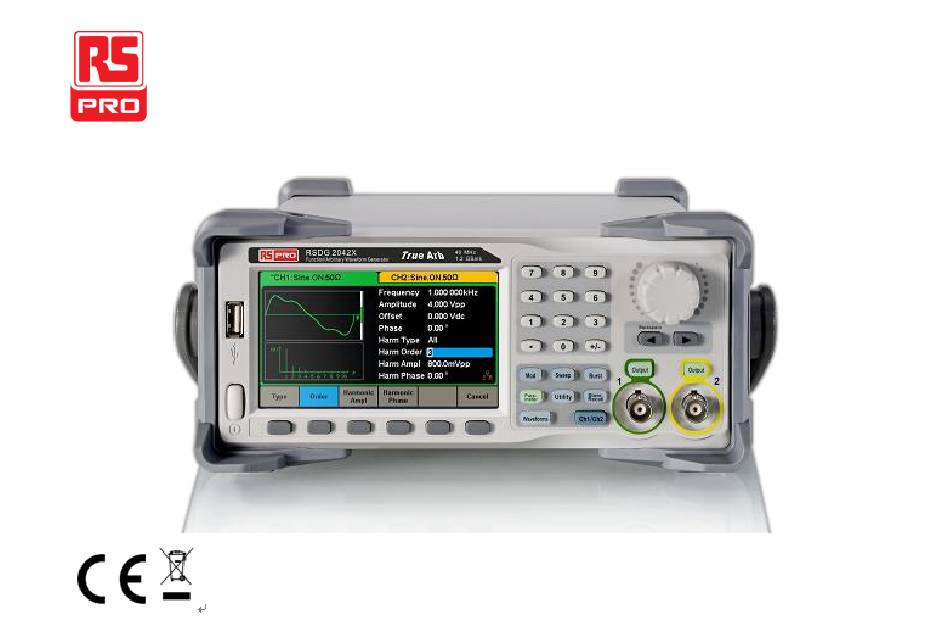

- Seite 1 Quick Start RSDG2000X Function/Arbitrary Waveform Generator...
- Seite 19 Schnellstart RSDG2000X Funktion/Generator fü r beliebige Wellenformen...
-
Seite 21: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, um Verletzungen oder Beschädigungen des Gerätes und des damit verbundenen Produkts zu vermeiden. Um möglicheGefahren zu vermeiden, das Gerät bitte wie angegeben verwenden. Nur das qualifizierte Fachpersonal darf das Gerät bedienen. Brände und Personenschäden verhindern. Verwenden Sie eine geeignete Stromleitung -Verwenden Sie nur die spezielle Stromleitung, die von den örtlichen Behörden genehmigt wurde. - Seite 22 VORSICHT: Zeigt an, dass eine mögliche Beschädigung des Gerätes oder anderer Sachwerte auftreten kann. Gefährliche Warnung Schützendes Gehäuse Netz Spannung Erdung Masse schalter Begriffe, die auf dem Instrument verwendet werden. Diese Begriffe können auf dem Produkt erscheine...
- Seite 23 Anpassen des Griffs Wenn Sie das Instrument verwenden, können Sie den Griff in einer Position justieren, die das Bedienen und Beobachten einfacher macht. Trageposition Horizontale Position Abbildung 1 Passen Sie den Griff an...
-
Seite 24: Das Bedienfeld
Das Bedienfeld 1. Netztaste 2. USB- 2. USB-HOST USBHost 3. Touchscreen-Display 4. Numerische Tastatur 5. Knopf 6. Pfeiltasten 7. CH1/CH2 Steuerung/Ausgang 8. Kanalwahltaste 9. Funktionstasten 10. Wellenform-Option 11. Menütasten... -
Seite 25: Numerische Tastatur
1. Netztaste Diese Taste dient zum Ein-/Ausschalten des Generators. Wenn die Ein-/-Aus-Taste ausgeschaltet ist, befindet sich das Instrument im Ausschaltzustand. 2. USB-Host Der Generator unterstützt USB-Sticks im FAT-Format. Es wird verwendet, um Wellenformen oder Zustandsdateien von einem USB-Stick zu lesen oder den aktuellen Zustand des Instruments auf einem USB-Stick zu speichern. Benutzer können die Firmware über einen USB-Stick aktualisieren. 3. -
Seite 26: Funktionstasten
7. Kanal Steuerbereich CH1 Steuer-/ Ausgangstaste Taste auf der linken Seite wird zum Ein-/Ausschalten des CH1-Ausgangs verwendet. Ausga Die Nennausgangsimpedanz des BNC-Steckers beträgt 50Ω. Wenn Sie die Ausga Taste drücken (die Hintergrundbeleuchtung schaltet sich ein), gibt der Anschluss die Signalform entsprechend der aktuellen Konfiguration von CH1 aus. -
Seite 27: Dienstprogra ----Dienstprogrammfunktionen Und Systemeinstellungen Mm
FSK und PWM modulierte Signale. • Unterstützt werden die Modulationsquellen "Intern" und "Extern". • Die entsprechende Tastenbeleuchtung wird eingeschaltet, wenn diese Funktion aktiviert ist. Sweep ----Sweep Diese Taste wird verwendet, um Sweep-Frequenzsignale von Sinus, Quadrat, Rampe und Beliebig zu erzeugen. •... - Seite 28 Ü ber diese Taste können Benutzer den Status des Geräts oder beliebige Wellenformdaten speichern, die von den Benutzern bearbeitet wurden. • Da es das Dateiverwaltungssystem unterstützt, können Benutzer allgemeine Dateioperationen durchführen. • Zusätzlich zum eingebauten nichtflüchtigen Speicher (C-Disk) kann auch ein externer USB-Stick (D-Disk) verwendet werden. •...
- Seite 29 Wellenformen ----Rauschen Ein weißes Gauss-Rauschen mit einer Bandbreite von 120 MHz wird ausgegeben. •Die Hintergrund Wellenformen beleuchtung schaltet sich ein, wenn diese Funktion ausgewählt ist. • "Stdev" und "Mean" des Rauschsignals können eingestellt werden. Wellenformen ---- Arb Beliebige Wellenformausgabe im Bereich von 1μHz bis 20MHz. •Die Hintergrundbeleuchtung der Wellenformen schaltet sich ein, wenn diese Funktion ausgewählt ist.
-
Seite 30: Die Rückseite
seite Die Rü ck seite Abbildung 3 Rückansicht... -
Seite 31: Mhz Taktgeber-Eingang/Ausgang
1. Zä hler BNC-Stecker. Die Eingangsimpedanz beträgt 1 MΩ. Dieser Stecker dient zur Annahme des vom Frequenzzähler gemessenen Signals. AUX-EINGANG/AUSGANG BNC-Stecker. Die Funktion dieses Steckers wird durch den aktuellen Betriebsmodus des Gerätes bestimmt. • Sweep-/Burst-Triggersignal-Eingang des externen Triggers. • Sweep-/Burst Trigger Signal Ausgang des internen/manuellen Triggers. •... -
Seite 32: Lan-Schnittstelle
5. Wechselstromeingang Der Generator kann zwei verschiedene Arten von Wechselstromeingangsleistung annehmen. Wechselstrom: 100240V, 50 / 60Hz oder 100-120V, 400HzSicherung: 1,25A, 250V 6. USB-Gerä t Wird verwendet, um das Instrument an einen externen Computer anzuschließen, um Wellenformbearbeitung (wie EasyWave) und Fernbedienung zu ermöglichen. 7. -
Seite 33: Wellenformen-Anzeigebereich
Touchscreen-Display Der Generator kann nur Parameter und Wellenform von jeweils einem Kanal anzeigen. Das Bild unten zeigt die Schnittstelle, wenn CH1 die AM-Modulation der Sinuskurve wählt. Die angezeigten Informationen können je nach ausgewählter Funktion variieren. Der gesamte Bildschirm des Generators ist ein Touchscreen. Sie können das Instrument mit dem Finger oder einem Touch Pen bedienen. Die meisten Funktionen und Auswahlmöglichkeiten können gewählt werden, indem Sieden Touchscreen in einer ähnlichen Weise wie die Tasten und Knöpfe des Bedienfelds nutzen. -
Seite 34: Kanalparameterbereich
2. Kanalstatusleiste Zeigt die ausgewählte Status- und Ausgangskonfiguration der Kanäle an. Berühren Sie diesen Bereich, um zum entsprechenden Kanal zu wechseln. Wenn Sie erneut berühren, werden die Verknüpfungs-Menüs der Funktionstasten aufgerufen: Mod、Sweep、Burst、Parameter、Dienstprogramm und Speichern/Abrufen. 3. Grundlegende Wellenformparameter Zeigt die aktuellen Wellenform-Parameter für jeden Kanal an. Tippen Sie auf diesen Bereich, um den zu konfigurierenden Parameter zu markieren, und verwenden Sie die Zifferntasten oder den Drehknopf, um den Parameterwert zu ändern. -
Seite 35: Modulationsparameterbereich
6. Menü Berühren Sie hier das Menü, das der angezeigten Funktion entspricht. Zum Beispiel zeigt das Bild oben die Parameter der "AM-Modulation". Nach Berühren des Menüs auf dem Touchscreen, um den entsprechenden Parameter auszuwählen, verwenden Sie die Zifferntasten oder den Regler, um den Parameterwert zu ändern. 7. -
Seite 36: Das Integrierte Hilfesystem Verwenden
Das integrierte Hilfesystem verwenden Um die integrierten Hilfeinformationen zu erhalten, drücken Sie bitteDrücken Sie anschließend Auswä hlen, umHilfeinformationen zu erhalten.Und drücken Sie Diens dann Seite 1/2 und Hilfe und wählen Sie gewünschte Option über den Drehknopf. tprogr Die allgemeinen Hilfeinformationen werden wie folgt aufgelistet: 1- Systeminformation. -
Seite 37: Einfü Hrung Von Easywave
Einfü hrung von EasyWave Die EasyWave-Software zum beliebigen Bearbeiten bietet neun Standard-Wellenformen: Sinus, Quadrat, Rampe, Puls, ExpAnstieg, ExpAbfall, Spalt, Rauschen und DC, die den größten Anforderungen der Ingenieure gerecht wird. Darüber hinaus bietet es mehrere Möglichkeiten der manuellen Zeichnung, Punkt-zu-Punkt- Zeichnung und beliebige Punktzeichnung. - Seite 77 Avvio Rapido RSDG2000X Funzionalita/Generatore delle Forme D’onda Arbitrarie...
