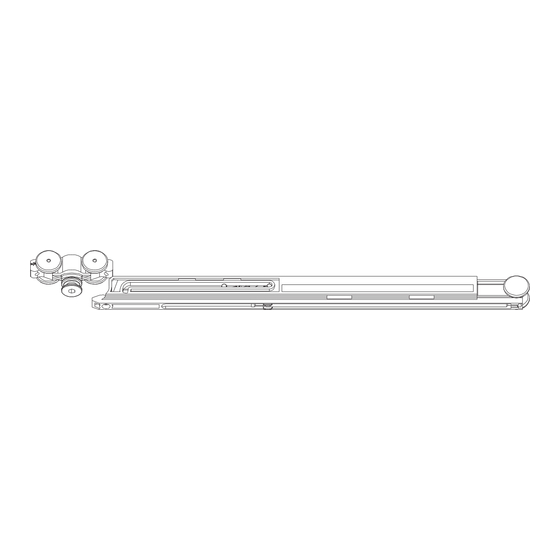

EKU Clipo 16 H FS Montageanleitung

Montageanleitung
Mounting instructions
Instructions de montage
Zubehör/ Accessories/Accessoires
A Einfachlaufschiene Alu, zum Kleben
Single running track aluminium, for glue fixing
Rail de roulement simple en alu, à coller
B Einfachlaufschiene Alu, mit Drehriegel (nicht für Hartholz/MDF) 2500 mm
Single running track aluminium, with swivel lug (not for hard wood/MDF) 3500 mm
Rail de roulement simple en alu, avec verrou (pas pour bois dur/MDF) 6000 mm
C Einfachlaufschiene Alu, gelocht, zum Schrauben
Single running track aluminium, pre-drilled, for screw fixing
Rail de roulement simple en alu, perforé, à visser
Schienenendstück, Kunststoff grau, mit Drehriegel
Track end piece, plastic grey, with swivel lug
Pièce d'extrémité, plastique gris, avec verrou
(nicht für Hartholz/MDF, not for hard wood/MDF, pas pour bois dur/MDF)
Schienenendstück, Kunststoff grau, zum Schrauben
Track end piece, plastic grey, for screw fixing
Pièce d'extrémité, plastique gris, à visser
Führungsschiene, Kunststoff anthrazit, 7 mm
Guide track, plastic anthracite, 7 mm
Rail de guidage, en plastique anthracite, 7 mm
60
Gr./Size
2500 mm
3500 mm
6000 mm
2500 mm
3500 mm
6000 mm
2 x
2 x
2500 mm
3500 mm
6000 mm
Schweizer Qualität - getestet nach EN 15706
Swiss Quality - tested in accordance with EN 15706
Qualité suisse - testée selon EN 15706
Garnituren /Sets/Garnitures
1
Türe
Door
Porte
Art. No.
053.3229.250
053.3229.350
053.3229.600
053.3227.250
053.3227.350
053.3227.600
053.3225.250
053.3225.350
053.3225.600
053.3211.081
053.3210.081
053.3012.250
053.3012.350
053.3012.600
08 | 2018 | 788.2000.212 1/6
16 H (FS)
No. 053.3298.071
2x 2x
2x 1x
16 x19 mm
17 x19 mm
16 x19 mm
10 x7 mm
