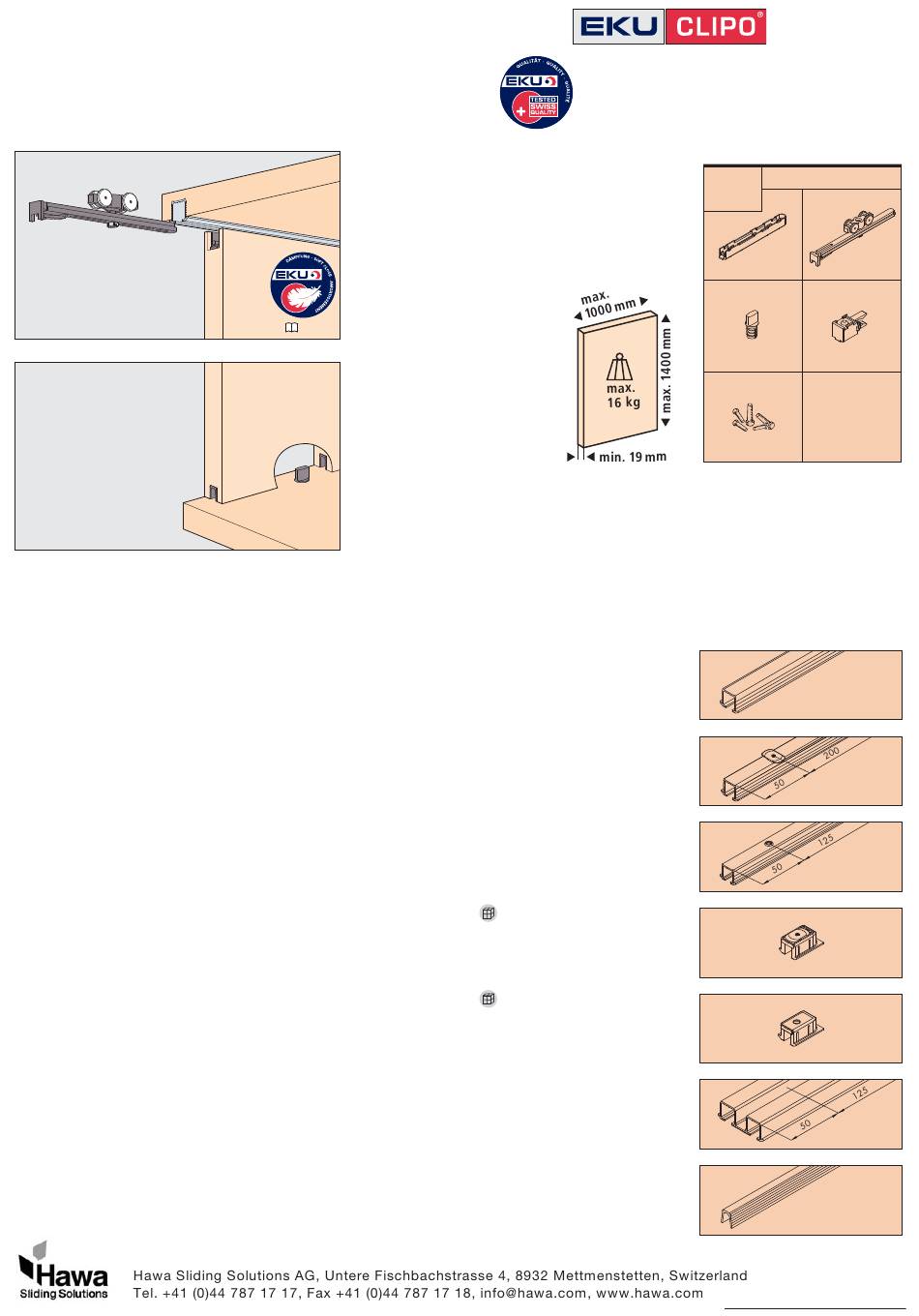

EKU Clipo 16 HM Montageanleitung

Montageanleitung
Mounting instructions
Instructions de montage
Zubehör/Accessories/Accessoires
A Einfachlaufschiene Alu, zum Kleben
Single running track aluminium, for glue fixing
Rail de roulement simple en alu, à coller
B Einfachlaufschiene Alu, mit Drehriegel (nicht für Hartholz/MDF) 2500 mm
Single running track aluminium, with swivel lug (not for hard wood/MDF) 3500 mm
Rail de roulement simple en alu, avec verrou (pas pour bois dur/MDF) 6000 mm
C Einfachlaufschiene Alu, gelocht, zum Schrauben
Single running track aluminium, pre-drilled, for screw fixing
Rail de roulement simple en alu, perforé, à visser
Schienenendstück, mit Drehriegel (nicht für Hartholz/MDF)
Track end piece, with swivel lug (not for hard wood/MDF)
Pièce d'extrémité, avec verrou (pas pour bois dur/MDF)
Schienenendstück, zum Schrauben
Track end piece, for screw fixing
Pièce d'extrémité, à visser
D Doppellaufschiene Alu, gelocht, zum Schrauben
Double running track aluminium, pre-drilled, for screw fixing
Rail de roulement double en alu, perforé, à visser
Führungsschiene, Kunststoff anthrazit, 7 mm
Guide track, plastic anthracite, 7 mm
Rail de guidage, en plastique anthracite, 7 mm
60
Gr./Size
2500 mm
3500 mm
6000 mm
2500 mm
3500 mm
6000 mm
2500 mm
3500 mm
6000 mm
2500 mm
3500 mm
6000 mm
Schweizer Qualität - getestet nach EN 15706
Swiss Quality - tested in accordance with EN 15706
Qualité suisse - testée selon EN 15706
Art. No.
053.3229.250
053.3229.350
053.3229.600
053.3227.250
053.3227.350
053.3227.600
053.3225.250
053.3225.350
053.3225.600
2 x 053.3211.081
2 x 053.3210.081
053.3226.250
053.3226.350
053.3226.600
053.3012.250
053.3012.350
053.3012.600
16 HM (IS)
Garnituren / Sets/ Garnitures
1 No. 053.3223.071
Tür
Door
Porte
2x
1x
16 x19 mm
17 x19 mm
16 x19 mm
16 x44 mm
10 x7 mm
06 | 2016 | 788.2000.213 1/6
2x
2x
