Softwaretool „ConfigTools"
Erste Schritte
Nachdem Sie die gewünschten Komponenten an Ihr Ethernet-System angeschlossen und
die Stromversorgung sichergestellt haben, gehen Sie wie folgt vor:
- Installieren Sie das Softwaretool „ConfigTools", das sich auf der mitgelieferten CD
„MSX-E Systems" befindet.
Sobald Sie das installierte Softwaretool von Ihrem Rechner aus aufgerufen haben,
werden die angeschlossenen MSX-E-Systeme gescannt.

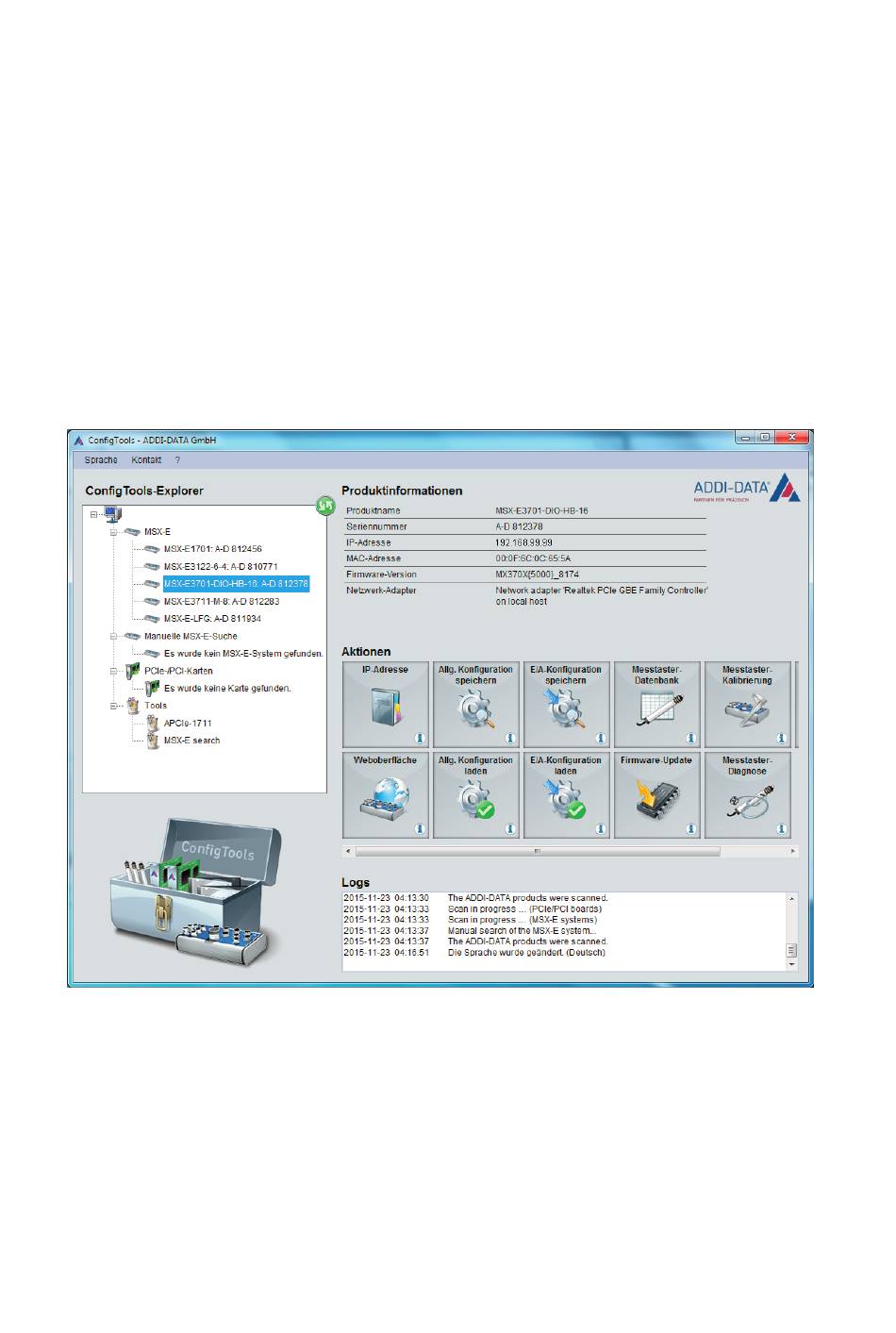

Struktur des Hauptfensters
Nach dem Scan-Vorgang werden im ConfigTools-Explorer (links) alle angeschlossenen
MSX-E-Systeme angezeigt:
Wenn Sie auf den Namen eines dieser Systeme klicken, erhalten Sie auf der rechten Seite
des Hauptfensters die entsprechenden Produktinformationen, wie z.B. IP-Adresse,
MAC-Adresse und Firmware-Version.
Um die angeschlossenen Systeme erneut zu scannen, beispielsweise nach dem
Anschließen eines weiteren MSX-E-Systems, müssen Sie im Bereich des ConfigTools-
Explorers oben rechts auf das grüne Symbol klicken.
Unterhalb des Bereichs „Produktinformationen" befinden sich Schaltflächen, über die Sie
unterschiedliche Aktionen ausführen können und auch Zugriff auf die Weboberfläche
Ihres MSX-E-Systems haben.
