Aggregatets Delar; Montering Av Aggregatet - Tru-Test 0,15 J series Handbuch

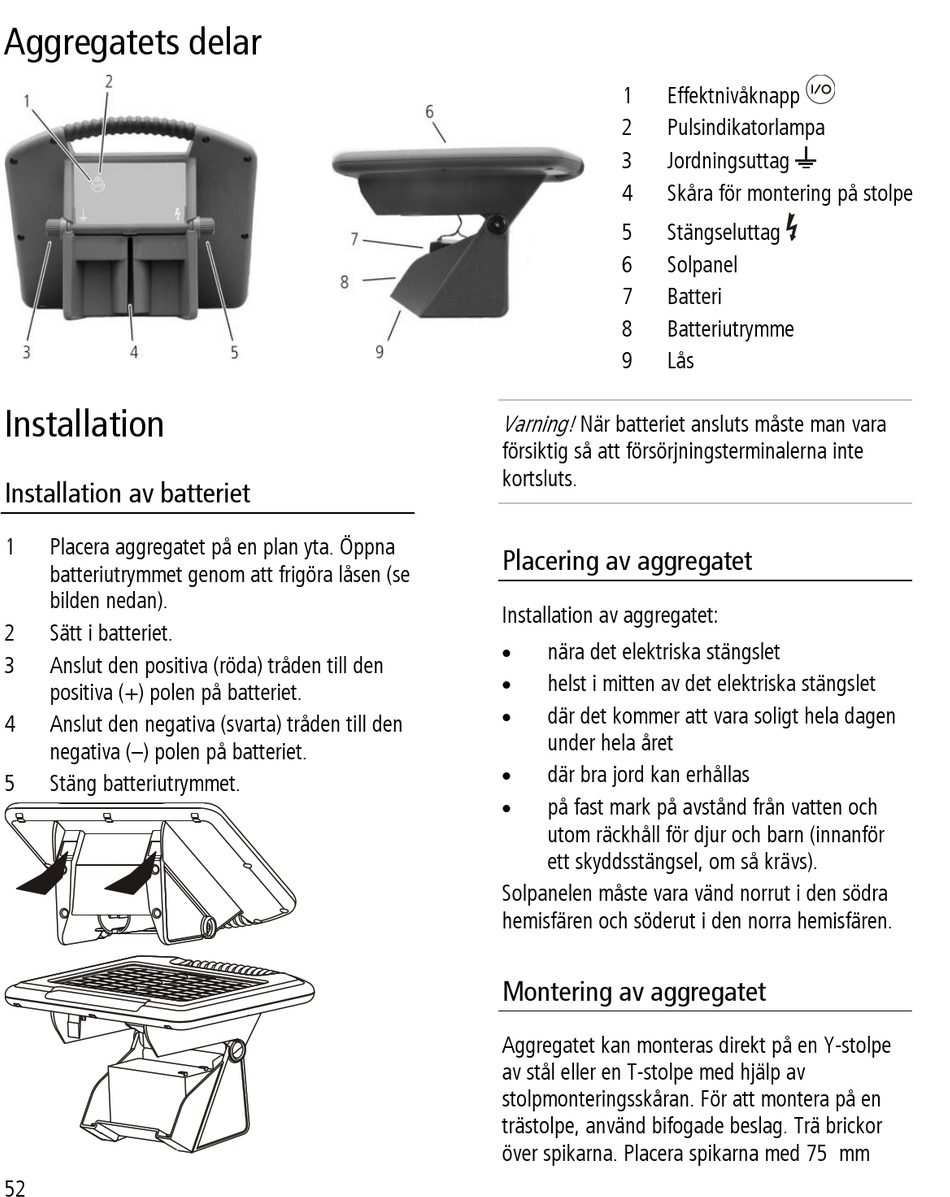

Aggregatets delar

Installation
Installation av batteriet
1 Placera aggregatet på en plan yta. Öppna
batteriutrymmet genom att frigöra låsen (se
bilden nedan).
2 Sätt i batteriet.
3 Anslut den positiva (röda) tråden till den
positiva (+) polen på batteriet.
4 Anslut den negativa (svarta) tråden till den
negativa (–) polen på batteriet.
5 Stäng batteriutrymmet.
52
1 Effektnivåknapp
2 Pulsindikatorlampa
3 Jordningsuttag
4 Skåra för montering på stolpe
5 Stängseluttag
6 Solpanel
7 Batteri
8 Batteriutrymme
9 Lås
Varning!
När batteriet ansluts måste man vara
försiktig så att försörjningsterminalerna inte
kortsluts.
Placering av aggregatet
Installation av aggregatet:
 nära det elektriska stängslet
 helst i mitten av det elektriska stängslet
 där det kommer att vara soligt hela dagen
under hela året
 där bra jord kan erhållas
på fast mark på avstånd från vatten och

utom räckhåll för djur och barn (innanför
ett skyddsstängsel, om så krävs).
Solpanelen måste vara vänd norrut i den södra
hemisfären och söderut i den norra hemisfären.

Montering av aggregatet

Aggregatet kan monteras direkt på en Y-stolpe
av stål eller en T-stolpe med hjälp av
stolpmonteringsskåran. För att montera på en
trästolpe, använd bifogade beslag. Trä brickor
över spikarna. Placera spikarna med 75 mm
